Фильтр-комбайнер трёхдиапазонный KADAMM КМ-3-07 — 1710–1880 / 1920–2170 / 2500–2700 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

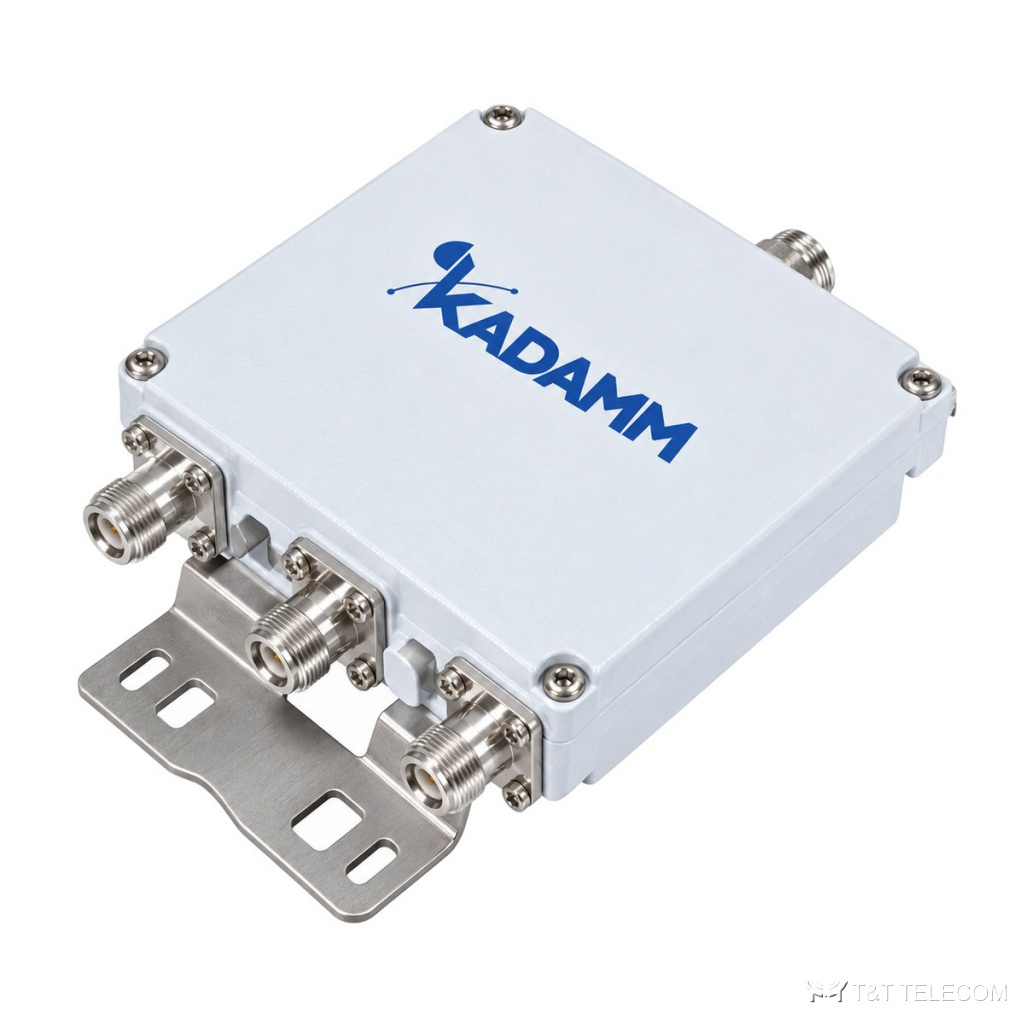

KADAMM КМ-3-07 — фильтр-комбайнер на 1710–1880 / 1920–2170 / 2500–2700 МГц. КМ-3-07 пропускает каждую полосу в свой порт и объединяет их в общий фидер с малыми потерями и высокой развязкой между портами. Ключевые данные КМ-3-07: потери ≤0,3 дБ; развязка ≥50 дБ; PIM3 ≤−160 дБн; мощность ≤250 / — Вт; разъёмы 4.3-10; IP67.
Где применяют
- Полосы КМ-3-07 охватывают GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2600.
- Системы DAS и ретрансляторы: КМ-3-07 сводит сигналы разных стандартов перед распределительной сетью.
- Наружная установка: исполнение КМ-3-07 — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 1710–1880 + 1920–2170 + 2500–2700 МГц |
| Вносимые потери | ≤0,3 дБ |
| Развязка между портами | ≥50 дБ |
| Возвратные потери | ≥20 дБ (КСВН ≤1,22) |
| PIM3 | ≤−160 dBc |
| Средняя / пиковая мощность | ≤250 / — Вт |
| DC/AISG | проход по всем портам |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Габариты (одиночный) | 168×146×50,5 мм |
| Вес (одиночный) | 2,4 кг |
| Сдвоенное исполнение | есть, 4,8 кг (арт. КМ-3-07-Д) |
| Грозозащита | 5 кА |
| Монтаж | труба / стена (хомуты) |
| Температура эксплуатации | −25…+65 °C |
| Исполнение | IP67 |
Как подобрать
- Сверьте частоты операторов с полосами КМ-3-07 (1710–1880 / 1920–2170 / 2500–2700 МГц): сигнал вне полосы будет подавлен фильтром.
- Для совместной работы систем важна развязка; у КМ-3-07 она ≥50 дБ.
- Допустимая мощность КМ-3-07 — ≤250 / — Вт; для нескольких несущих считают сумму.
- Интермодуляция КМ-3-07: PIM3 ≤−160 дБн.
- Проход постоянного тока и AISG у КМ-3-07: проход по всем портам.
- Разъёмы КМ-3-07 — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации КМ-3-07: −25…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 (мультиплексер на основе частотно-избирательных цепей) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM КМ-3-07 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Пройдёт ли через КМ-3-07 питание мачтового усилителя?
Проход постоянного тока и AISG: проход по всем портам.
Какие разъёмы у КМ-3-07?
4.3-10; другие исполнения — уточняйте при заказе.
Можно ли через КМ-3-07 разделить диапазоны обратно?
Да, КМ-3-07 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
