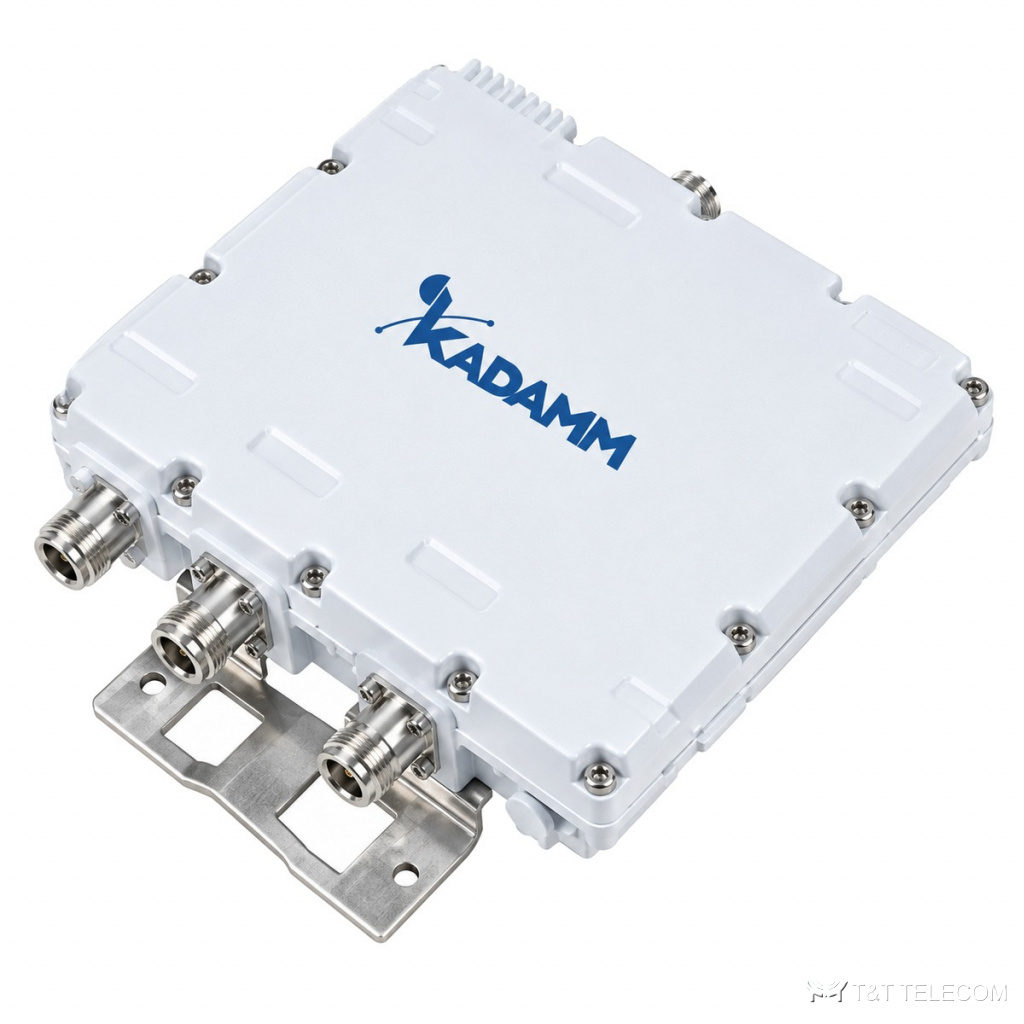

KADAMM КМ-3-06: фильтр-комбайнер, полосы 600–960 / 1710–2700 / 3300–3800 МГц. КМ-3-06 пропускает каждую полосу в свой порт и объединяет их в общий фидер с малыми потерями и высокой развязкой между портами. Ключевые данные КМ-3-06: потери ≤0,5 дБ; развязка ≥50 дБ (P1), ≥70 дБ (P2, P3); PIM3 ≤−160 дБн; мощность ≤250 / 800 Вт (N), 1500 Вт (4.3-10), 2000 Вт (7-16); разъёмы N и 4.3-10 и 7-16 (DIN); IP67.
Где применяют
- Полосы КМ-3-06 охватывают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Базовые станции: КМ-3-06 позволяет пустить несколько диапазонов через один фидер и одну антенну.
- Наружная установка: исполнение КМ-3-06 — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 600–960 + 1710–2700 + 3300–3800 МГц |
| Вносимые потери | ≤0,5 дБ |
| Развязка между портами | ≥50 дБ (P1), ≥70 дБ (P2, P3) |
| Возвратные потери | ≥20 дБ |
| PIM3 | ≤−160 dBc |
| Средняя / пиковая мощность | ≤250 / 800 Вт (N), 1500 Вт (4.3-10), 2000 Вт (7-16) |
| DC/AISG | проход по всем портам |
| Волновое сопротивление | 50 Ом |
| Разъёмы | N / 4.3-10 / 7-16 female |
| Габариты (одиночный) | 165×154×52 мм |
| Вес (одиночный) | 1,7 кг |
| Сдвоенное исполнение | есть, 3,5 кг (арт. КМ-3-06-Д) |
| Грозозащита | 10 кА |
| Монтаж | труба / стена (хомуты) |
| Температура эксплуатации | −40…+65 °C |
| Исполнение | IP67 |
На что смотреть при выборе
- Полосы КМ-3-06 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 600–960 / 1710–2700 / 3300–3800 МГц.
- Развязка между портами КМ-3-06 — ≥50 дБ (P1), ≥70 дБ (P2, P3): передатчики разных диапазонов не мешают друг другу.
- Допустимая мощность КМ-3-06 — ≤250 / 800 Вт (N), 1500 Вт (4.3-10), 2000 Вт (7-16); для нескольких несущих считают сумму.
- Интермодуляция КМ-3-06: PIM3 ≤−160 дБн.
- Питание мачтовых усилителей и RET через КМ-3-06: проход по всем портам.
- Разъёмы КМ-3-06 — N и 4.3-10 и 7-16 (DIN); кабельные сборки подбирают под них заранее.
- Температура эксплуатации КМ-3-06: −40…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 (мультиплексер на основе частотно-избирательных цепей) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM КМ-3-06 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Чем КМ-3-06 отличается от гибридного комбайнера?
Фильтровая схема КМ-3-06 вносит доли децибела потерь (≤0,5 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Пройдёт ли через КМ-3-06 питание мачтового усилителя?
Проход постоянного тока и AISG: проход по всем портам.
Какие разъёмы у КМ-3-06?
N и 4.3-10 и 7-16 (din); другие исполнения — уточняйте при заказе.
