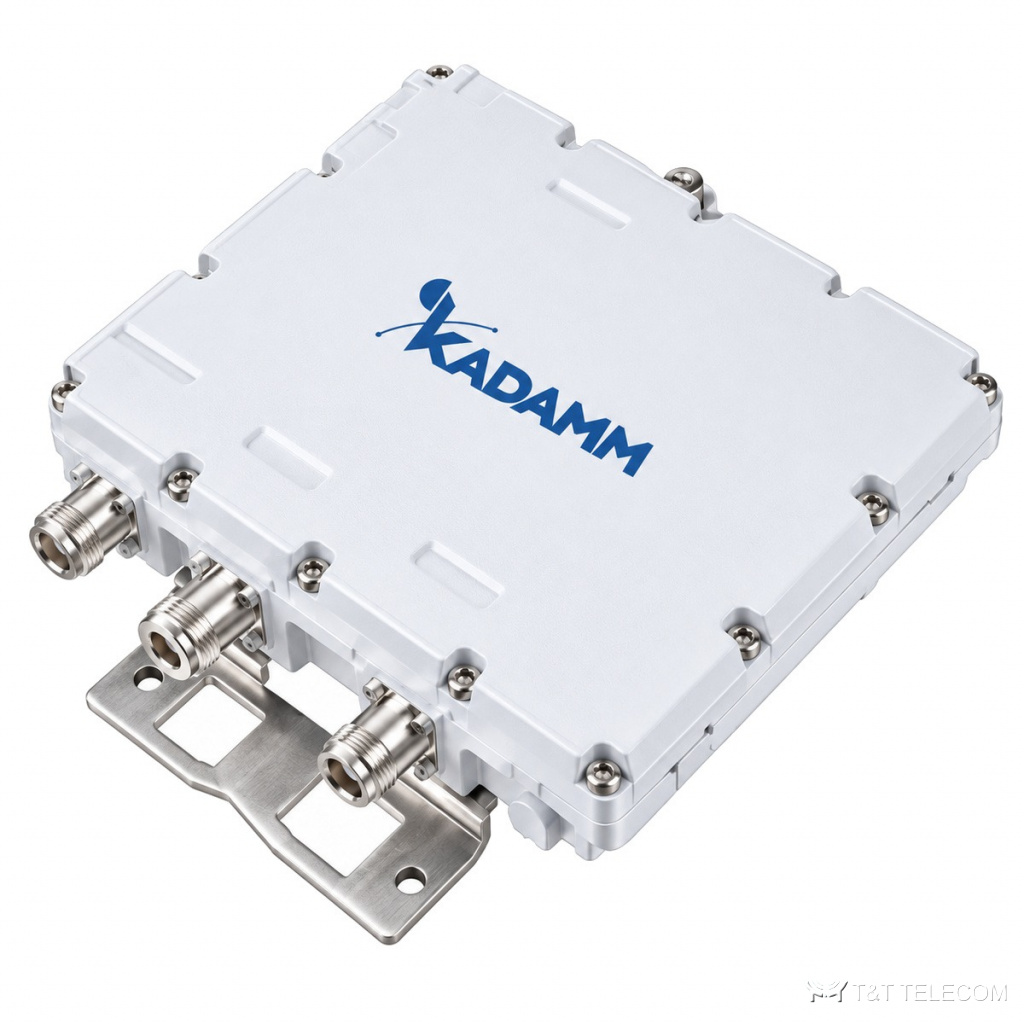

Фильтр-комбайнер трёхдиапазонный KADAMM КМ-3-05 — 1695–1880 / 1920–2170 / 2300–2700 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-3-05 — фильтр-комбайнер на 1695–1880 / 1920–2170 / 2300–2700 МГц. КМ-3-05 пропускает каждую полосу в свой порт и объединяет их в общий фидер с малыми потерями и высокой развязкой между портами. Параметры КМ-3-05 коротко: потери ≤0,3 дБ (тип.); развязка ≥50 дБ; PIM3 ≤−160 дБн; мощность ≤250 / 800 Вт; разъёмы N; IP67.
Область применения
- Через КМ-3-05 проходят GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Базовые станции: КМ-3-05 позволяет пустить несколько диапазонов через один фидер и одну антенну.
- Наружная установка: исполнение КМ-3-05 — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 1695–1880 + 1920–2170 + 2300–2700 МГц |
| Вносимые потери | ≤0,3 дБ (тип.) |
| Развязка между портами | ≥50 дБ |
| Возвратные потери | ≥20 дБ |
| PIM3 | ≤−160 dBc |
| Средняя / пиковая мощность | ≤250 / 800 Вт |
| DC/AISG | 4 схемы (проход/нет прохода комбинации) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | N female |
| Габариты (одиночный) | 160×170×52,5 мм |
| Вес (одиночный) | 2,3 кг |
| Сдвоенное исполнение | есть, 4,6 кг (арт. КМ-3-05-Д) |
| Грозозащита | 10 кА |
| Монтаж | труба / стена (хомуты) |
| Температура эксплуатации | −40…+65 °C |
| Исполнение | IP67 |
Подбор под проект
- Сверьте частоты операторов с полосами КМ-3-05 (1695–1880 / 1920–2170 / 2300–2700 МГц): сигнал вне полосы будет подавлен фильтром.
- Для совместной работы систем важна развязка; у КМ-3-05 она ≥50 дБ.
- Мощность на входах КМ-3-05 — не выше ≤250 / 800 Вт.
- В общих трактах операторов важен PIM3 — у КМ-3-05 он ≤−160 дБн.
- Проход постоянного тока и AISG у КМ-3-05: 4 схемы (проход/нет прохода комбинации).
- Под разъёмы КМ-3-05 (N) готовят джамперы того же типа.
- Температура эксплуатации КМ-3-05: −40…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 (мультиплексер на основе частотно-избирательных цепей) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM КМ-3-05 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Можно ли через КМ-3-05 разделить диапазоны обратно?
Да, КМ-3-05 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-3-05 отличается от гибридного комбайнера?
Фильтровая схема КМ-3-05 вносит доли децибела потерь (≤0,3 дБ (тип.)), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Пройдёт ли через КМ-3-05 питание мачтового усилителя?
Проход постоянного тока и AISG: 4 схемы (проход/нет прохода комбинации).
