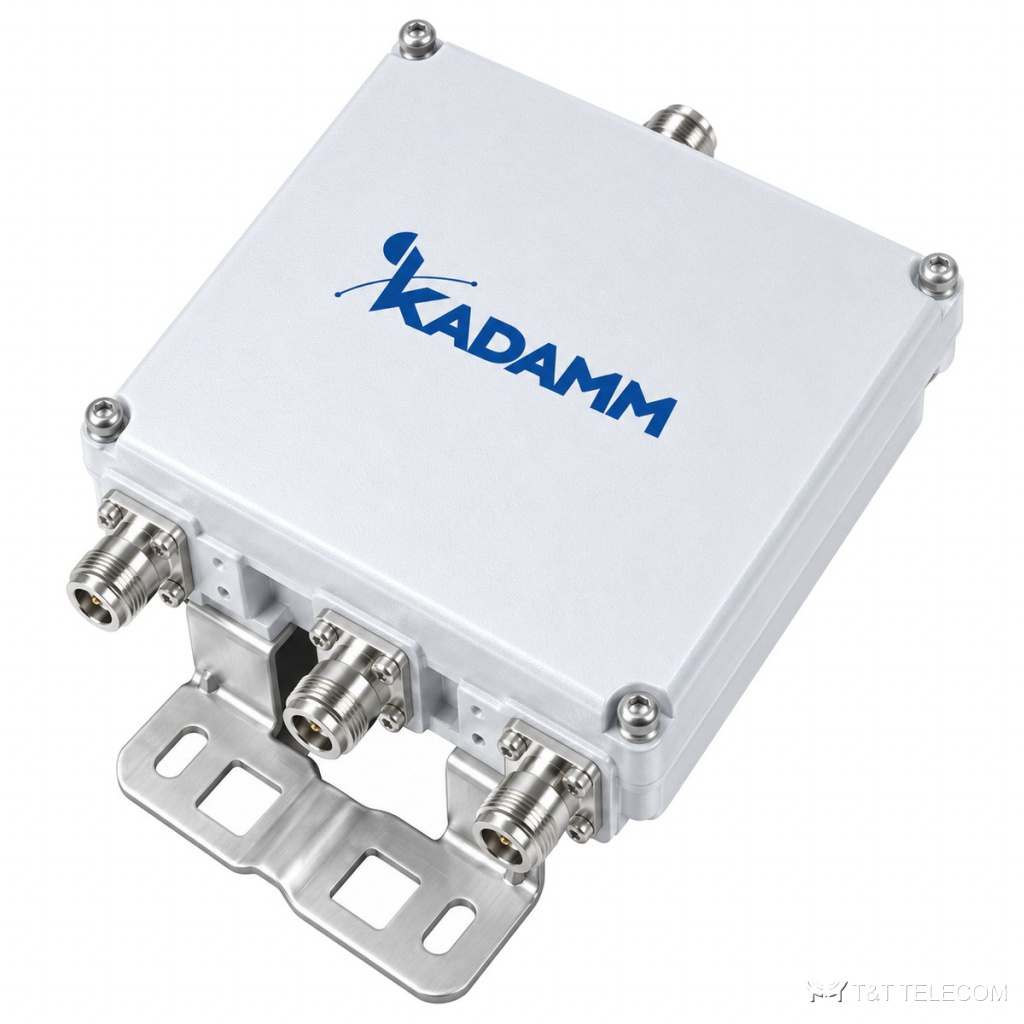

KADAMM КМ-3-04 — фильтр-комбайнер для полос 690–960 / 1710–2170 / 2300–2700 МГц. Внутри КМ-3-04 — полосовые фильтры на каждый диапазон и общая согласующая цепь: так несколько систем работают через одну антенну. Параметры КМ-3-04 коротко: потери ≤0,3 / ≤0,5 / ≤0,5 дБ; развязка ≥60 дБ; PIM3 ≤−160 дБн; мощность ≤300 / — Вт; разъёмы 4.3-10; IP67.
Где применяют
- Полосы КМ-3-04 охватывают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Системы DAS и ретрансляторы: КМ-3-04 сводит сигналы разных стандартов перед распределительной сетью.
- Наружная установка: исполнение КМ-3-04 — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 690–960 + 1710–2170 + 2300–2700 МГц |
| Вносимые потери | ≤0,3 / ≤0,5 / ≤0,5 дБ |
| Развязка между портами | ≥60 дБ |
| Возвратные потери | ≥20 дБ |
| PIM3 | ≤−160 dBc |
| Средняя / пиковая мощность | ≤300 / — Вт |
| DC/AISG | проход по всем портам |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Габариты (одиночный) | 185×173×49 мм |
| Вес (одиночный) | 2,9 кг |
| Сдвоенное исполнение | — |
| Грозозащита | 8 кА |
| Монтаж | труба / стена (хомуты) |
| Температура эксплуатации | −40…+65 °C |
| Исполнение | IP67 |
Подбор под проект
- Сверьте частоты операторов с полосами КМ-3-04 (690–960 / 1710–2170 / 2300–2700 МГц): сигнал вне полосы будет подавлен фильтром.
- Для совместной работы систем важна развязка; у КМ-3-04 она ≥60 дБ.
- Допустимая мощность КМ-3-04 — ≤300 / — Вт; для нескольких несущих считают сумму.
- Интермодуляция КМ-3-04: PIM3 ≤−160 дБн.
- Питание мачтовых усилителей и RET через КМ-3-04: проход по всем портам.
- Под разъёмы КМ-3-04 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации КМ-3-04: −40…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 (мультиплексер на основе частотно-избирательных цепей) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM КМ-3-04 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Чем КМ-3-04 отличается от гибридного комбайнера?
Фильтровая схема КМ-3-04 вносит доли децибела потерь (≤0,3 / ≤0,5 / ≤0,5 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Пройдёт ли через КМ-3-04 питание мачтового усилителя?
Проход постоянного тока и AISG: проход по всем портам.
Какие разъёмы у КМ-3-04?
4.3-10; другие исполнения — уточняйте при заказе.
