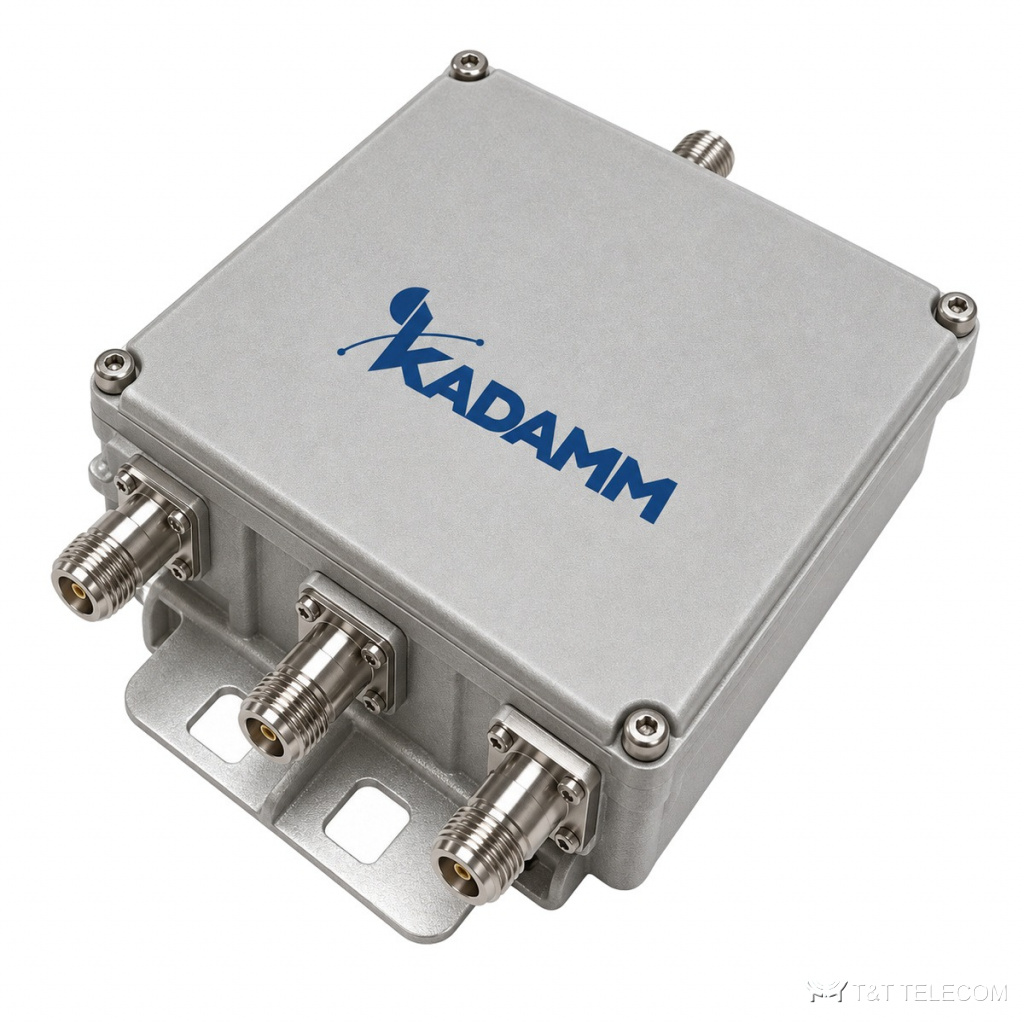

KADAMM КМ-3-03 — фильтр-комбайнер на 380–960 / 1695–2200 / 2300–2700 МГц. Внутри КМ-3-03 — полосовые фильтры на каждый диапазон и общая согласующая цепь: так несколько систем работают через одну антенну. Ключевые данные КМ-3-03: потери ≤0,2 / ≤0,35 / ≤0,35 дБ; развязка ≥50 дБ; PIM3 ≤−160 дБн; мощность ≤250 / 1500 Вт; разъёмы 4.3-10; IP67.
Область применения
- Через КМ-3-03 проходят TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Сокращение числа фидеров на мачте: КМ-3-03 объединяет диапазоны у подножия и разделяет их у антенны.
- Профессиональная радиосвязь от 380 МГц и сотовые диапазоны через одну антенну.
- Наружная установка: исполнение КМ-3-03 — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 380–960 + 1695–2200 + 2300–2700 МГц |
| Вносимые потери | ≤0,2 / ≤0,35 / ≤0,35 дБ |
| Развязка между портами | ≥50 дБ |
| Возвратные потери | ≥20 дБ |
| PIM3 | ≤−160 dBc |
| Средняя / пиковая мощность | ≤250 / 1500 Вт |
| DC/AISG | 4 схемы (проход/нет прохода комбинации) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Габариты (одиночный) | 185×173×49 мм |
| Вес (одиночный) | 2,9 кг |
| Сдвоенное исполнение | есть, 5,8 кг (арт. КМ-3-03-Д) |
| Грозозащита | 10 кА |
| Монтаж | труба / стена (хомуты) |
| Температура эксплуатации | −40…+65 °C |
| Исполнение | IP67 |
Подбор под проект
- Сверьте частоты операторов с полосами КМ-3-03 (380–960 / 1695–2200 / 2300–2700 МГц): сигнал вне полосы будет подавлен фильтром.
- Развязка между портами КМ-3-03 — ≥50 дБ: передатчики разных диапазонов не мешают друг другу.
- Мощность на входах КМ-3-03 — не выше ≤250 / 1500 Вт.
- В общих трактах операторов важен PIM3 — у КМ-3-03 он ≤−160 дБн.
- Питание мачтовых усилителей и RET через КМ-3-03: 4 схемы (проход/нет прохода комбинации).
- Под разъёмы КМ-3-03 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации КМ-3-03: −40…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 (мультиплексер на основе частотно-избирательных цепей) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM КМ-3-03 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли через КМ-3-03 разделить диапазоны обратно?
Да, КМ-3-03 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-3-03 отличается от гибридного комбайнера?
Фильтровая схема КМ-3-03 вносит доли децибела потерь (≤0,2 / ≤0,35 / ≤0,35 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Пройдёт ли через КМ-3-03 питание мачтового усилителя?
Проход постоянного тока и AISG: 4 схемы (проход/нет прохода комбинации).
