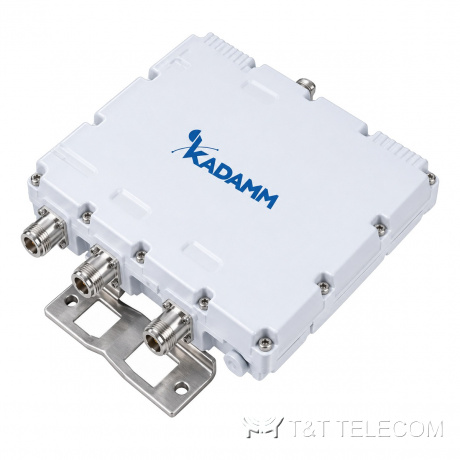

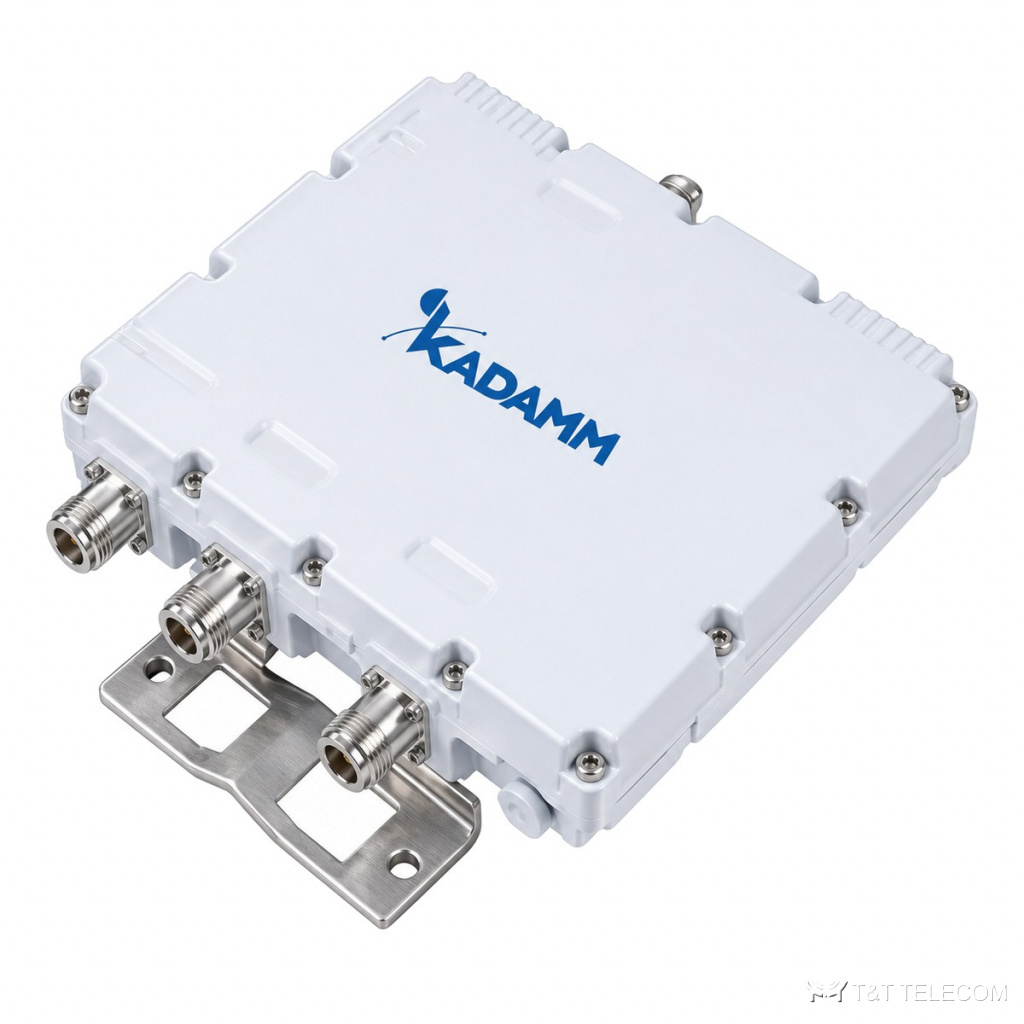

KADAMM КМ-3-01: фильтр-комбайнер, полосы 694–960 / 1710–1880 / 1920–2170 МГц. Задача КМ-3-01 — свести сигналы разных диапазонов в один кабель или одну антенну, не теряя мощность на деление, как у гибридного комбайнера. Ключевые данные КМ-3-01: потери ≤0,3 дБ; развязка ≥50 дБ; PIM3 ≤−160 дБн; мощность ≤300 / — Вт; разъёмы 4.3-10; IP67.
Для каких систем подходит
- Через КМ-3-01 проходят LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Базовые станции: КМ-3-01 позволяет пустить несколько диапазонов через один фидер и одну антенну.
- Наружная установка: исполнение КМ-3-01 — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 694–960 + 1710–1880 + 1920–2170 МГц |
| Вносимые потери | ≤0,3 дБ |
| Развязка между портами | ≥50 дБ |
| Возвратные потери | ≥20 дБ |
| PIM3 | ≤−160 dBc |
| Средняя / пиковая мощность | ≤300 / — Вт |
| DC/AISG | проход по всем портам |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Габариты (одиночный) | 211×175×51 мм |
| Вес (одиночный) | 2,9 кг |
| Сдвоенное исполнение | — |
| Грозозащита | 5 кА |
| Монтаж | труба / стена (хомуты) |
| Температура эксплуатации | −40…+65 °C |
| Исполнение | IP67 |
На что смотреть при выборе
- Полосы КМ-3-01 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 694–960 / 1710–1880 / 1920–2170 МГц.
- Развязка между портами КМ-3-01 — ≥50 дБ: передатчики разных диапазонов не мешают друг другу.
- Допустимая мощность КМ-3-01 — ≤300 / — Вт; для нескольких несущих считают сумму.
- В общих трактах операторов важен PIM3 — у КМ-3-01 он ≤−160 дБн.
- Проход постоянного тока и AISG у КМ-3-01: проход по всем портам.
- Разъёмы КМ-3-01 — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации КМ-3-01: −40…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 (мультиплексер на основе частотно-избирательных цепей) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM КМ-3-01 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Пройдёт ли через КМ-3-01 питание мачтового усилителя?
Проход постоянного тока и AISG: проход по всем портам.
Какие разъёмы у КМ-3-01?
4.3-10; другие исполнения — уточняйте при заказе.
Можно ли через КМ-3-01 разделить диапазоны обратно?
Да, КМ-3-01 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
