Фильтр-комбайнер двухдиапазонный KADAMM КМ-2-К2 — 1710–1880 / 1920–2690 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

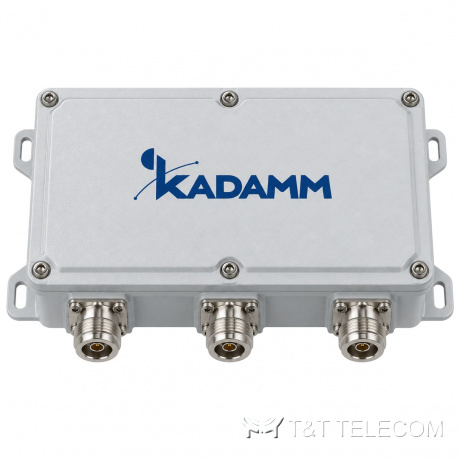

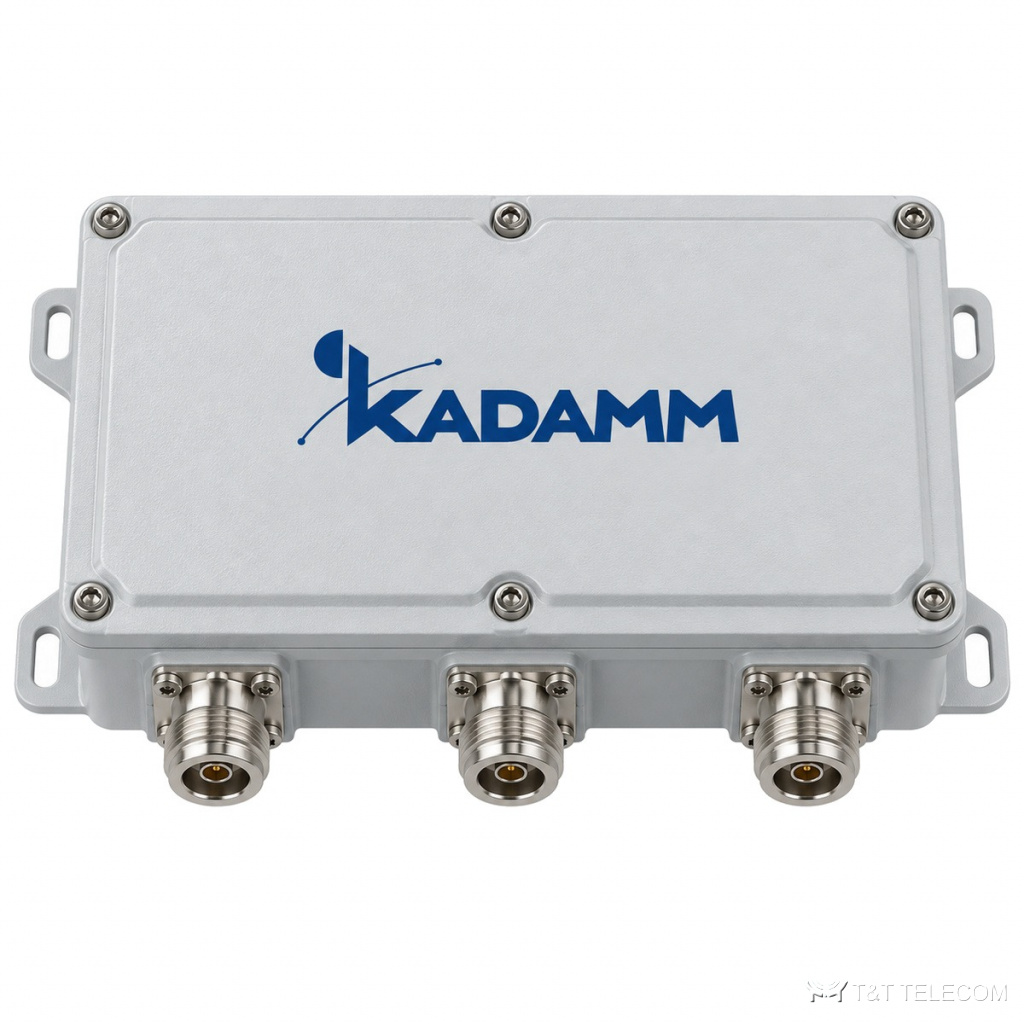

KADAMM КМ-2-К2 — фильтр-комбайнер для полос 1710–1880 / 1920–2690 МГц. Внутри КМ-2-К2 — полосовые фильтры на каждый диапазон и общая согласующая цепь: так несколько систем работают через одну антенну. Ключевые данные КМ-2-К2: потери ≤0,9 дБ (0,5 тип., с кабелем); развязка ≥27 дБ; PIM3 ≤−153 дБн; мощность ≤50 / — Вт; IP40.
Где применяют
- Диапазоны КМ-2-К2 подходят для: GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Базовые станции: КМ-2-К2 позволяет пустить несколько диапазонов через один фидер и одну антенну.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 1710–1880 + 1920–2690 МГц |
| Вносимые потери | ≤0,9 дБ (0,5 тип., с кабелем) |
| Развязка между портами | ≥27 дБ |
| Возвратные потери | ≥18 дБ (КСВН ≤1,3) |
| PIM3 | ≤−153 dBc |
| Средняя / пиковая мощность | ≤50 / — Вт |
| DC/AISG | — |
| Волновое сопротивление | 50 Ом |
| Разъёмы | кабельные выводы 141FEP |
| Габариты (одиночный) | 145×45×22,5 мм |
| Вес (одиночный) | 0,15 кг |
| Сдвоенное исполнение | — |
| Грозозащита | — |
| Монтаж | настенный / внутрь шкафа |
| Температура эксплуатации | −40…+65 °C |
| Исполнение | IP40 |
Как подобрать
- Сверьте частоты операторов с полосами КМ-2-К2 (1710–1880 / 1920–2690 МГц): сигнал вне полосы будет подавлен фильтром.
- Для совместной работы систем важна развязка; у КМ-2-К2 она ≥27 дБ.
- Мощность на входах КМ-2-К2 — не выше ≤50 / — Вт.
- В общих трактах операторов важен PIM3 — у КМ-2-К2 он ≤−153 дБн.
- Проход постоянного тока и AISG у КМ-2-К2: —.
- Температура эксплуатации КМ-2-К2: −40…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 (мультиплексер на основе частотно-избирательных цепей) |
| Присоединительные размеры соединителей | по спецификации изделия |
| Климатическое исполнение | УХЛ4 по ГОСТ 15150-69 (закрытые отапливаемые и вентилируемые помещения) |
| Степень защиты оболочки | IP40 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM КМ-2-К2 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Пройдёт ли через КМ-2-К2 питание мачтового усилителя?
Проход постоянного тока и AISG: —.
Можно ли через КМ-2-К2 разделить диапазоны обратно?
Да, КМ-2-К2 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-2-К2 отличается от гибридного комбайнера?
Фильтровая схема КМ-2-К2 вносит доли децибела потерь (≤0,9 дБ (0,5 тип., с кабелем)), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
