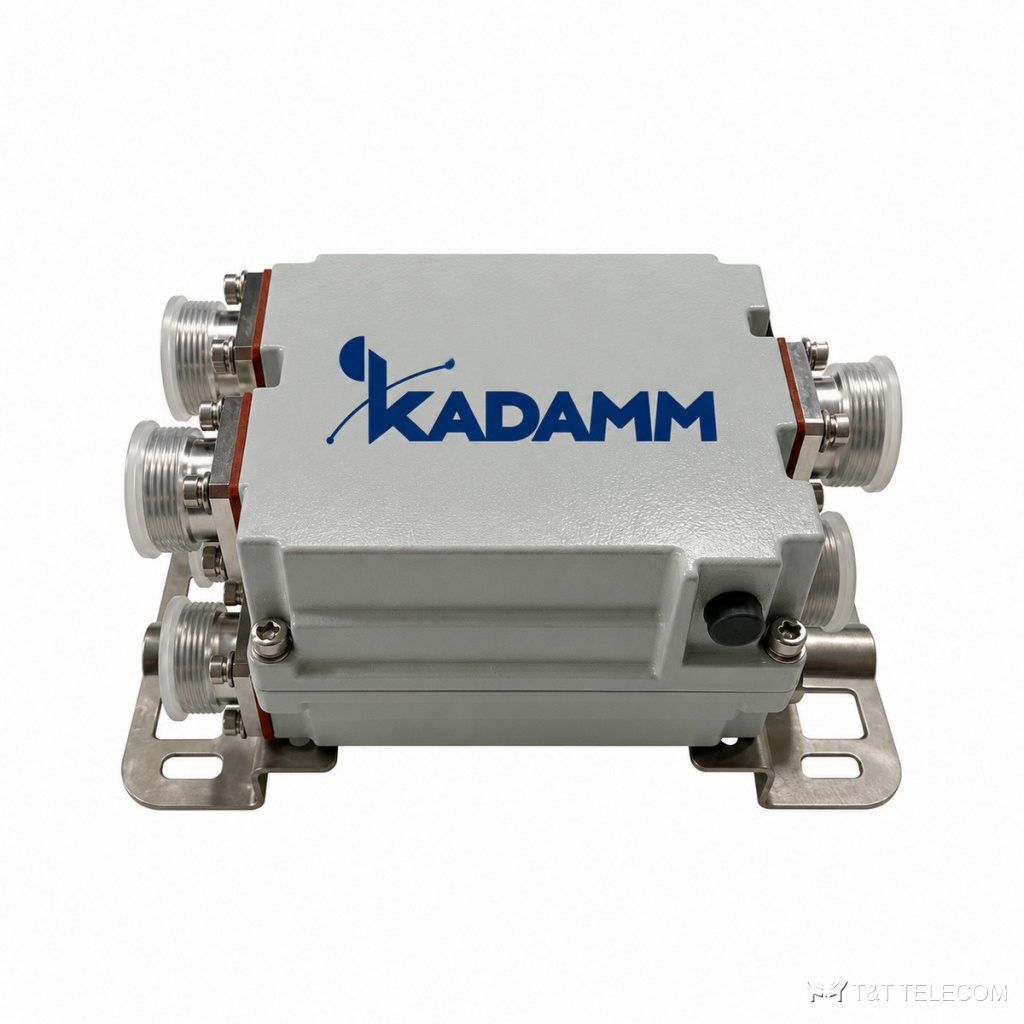

KADAMM КМ-2-К2-300 — вариант комбайнера 1710–1880 / 1920–2690 МГц на 300 Вт. Те же полосы, что у КМ-2-К2-250, но больше мощность и лучше согласование: КСВН не более 1,25, PIM3 до −155 дБн, потери до 0,5 дБ, развязка от 50 дБ. Корпус 133 × 118 × 41,5 мм, разъёмы 7/16 DIN.
Устройство и принцип работы
КМ-2-К2-300 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-2-К2-300 — 1710–1880 / 1920–2690 МГц, в неё попадают GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
Пассивная интермодуляция КМ-2-К2-300 — не более −155 дБн при 2 × 43 дБм; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери. КСВН КМ-2-К2-300 — не более 1,25: обратно отражается не больше 1,2 % подводимой мощности. Допустимая мощность на вход КМ-2-К2-300 — 300 Вт. Разъёмы КМ-2-К2-300: 7/16 DIN (розетка).
Вносимые потери КМ-2-К2-300 — не более 0,5 дБ. Выходов: 2. Развязка между портами не менее 50 дБ. Конструкция КМ-2-К2-300: габариты 133 × 118 × 41,5 мм; защита IP67; работает при −40…+65 °C.
Где применяют
- Мощные сайты с LTE 1800 и 2100–2600 МГц.
- Сети, где важна низкая интермодуляция.
- Замена КМ-2-К2-250 при росте мощности.
- Для КМ-2-К2-300: объединение нескольких диапазонов на одну антенну или фидер.
- Распределённые системы покрытия зданий (КМ-2-К2-300).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 1710–1880 / 1920–2690 МГц |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−155 дБн при 2 × 43 дБм |
| КСВН | ≤1,25 |
| Развязка / подавление | ≥50 дБ |
| Вносимые потери | ≤0,5 дБ |
Исполнения
| Артикул | Полосы портов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM КМ-2-К2-300 | 1710–1880 / 1920–2690 | 1710–1880 / 1920–2690 | 300 Вт | ≤1,25 | ≤−155 дБн при 2 × 43 дБм | 7/16 DIN (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 7/16 DIN (розетка) |
| Габариты | 133 × 118 × 41,5 мм |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −40…+65 °C |
| Степень защиты | IP67 |
Как подобрать КМ-2-К2-300
- Граница портов — между 1880 и 1920 МГц.
- Мощность до 300 Вт.
- Корпус 133 × 118 × 41,5 мм.
- Суммарная мощность передатчиков на входе КМ-2-К2-300 — не выше 300 Вт, с запасом на пиковые значения.
- Если на КМ-2-К2-300 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −155 дБн при 2 × 43 дБм), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM КМ-2-К2-300 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −155 дБн при 2 × 43 дБм?
Чем ниже это значение у КМ-2-К2-300, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Что означает КСВН не более 1,25?
Доля отражённой мощности при таком КСВН у КМ-2-К2-300 — не больше 1,2 %, остальное уходит в антенну.
