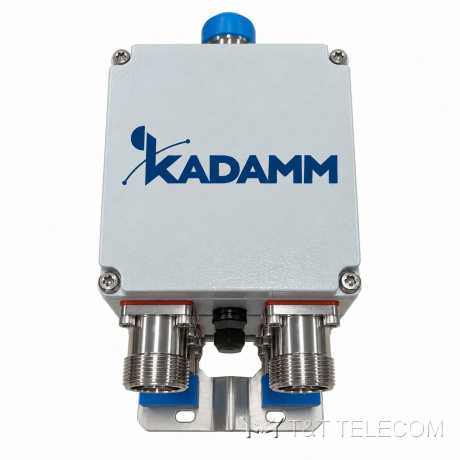

Комбайнер KADAMM КМ-2-К2-250 — 1710–1880 / 1920–2690 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

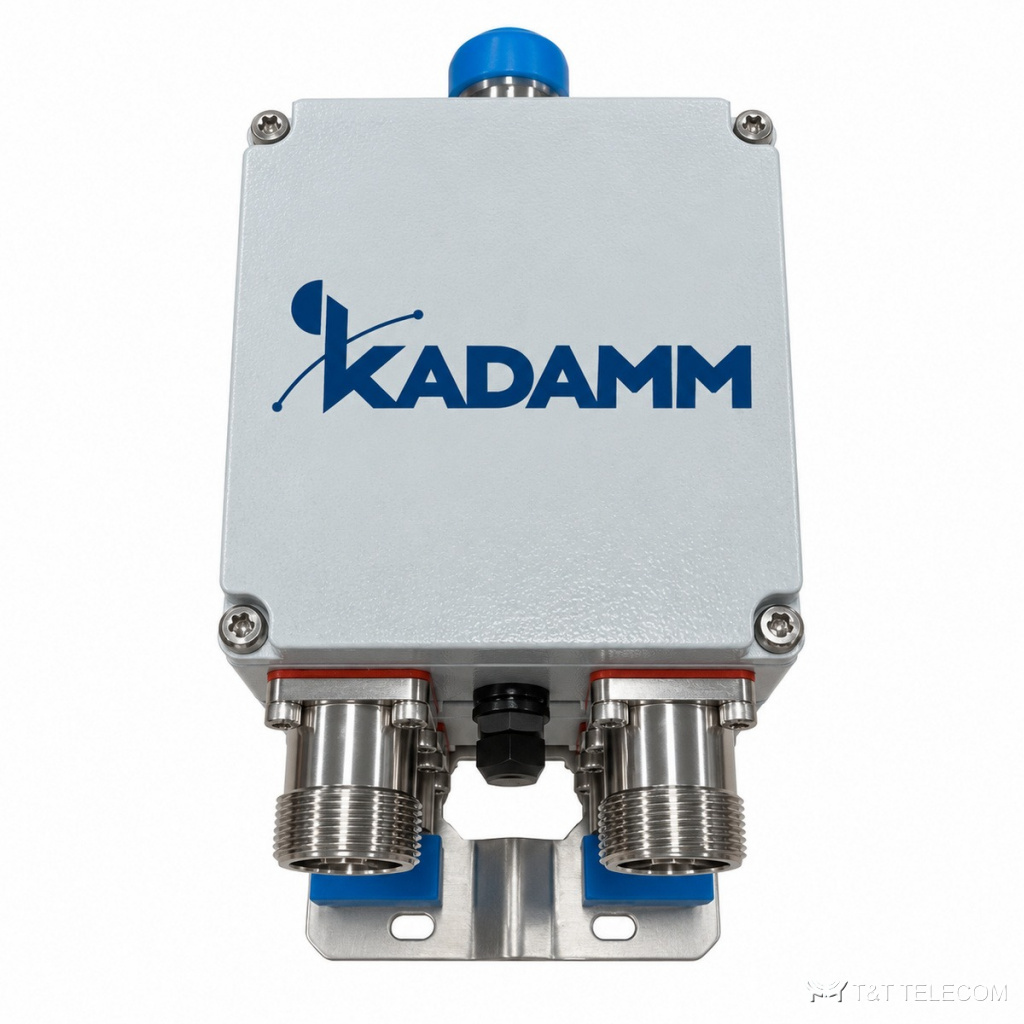

KADAMM КМ-2-К2-250 — комбайнер DCS 1800 и верхних полос: порт 1710–1880 МГц и порт 1920–2690 МГц. Отделяет 1800 МГц от 2100 / 2600 МГц, когда они идут к общей антенне. Мощность от 250 Вт, потери до 0,4 дБ в плече 1800 и до 0,5 дБ в плече 2100–2600, развязка от 50 дБ, PIM3 до −153 дБн, разъёмы 7/16 DIN.
Как устроена КМ-2-К2-250
КМ-2-К2-250 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-2-К2-250 — 1710–1880 / 1920–2690 МГц, в неё попадают GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
Пассивная интермодуляция КМ-2-К2-250 — не более −153 дБн при 2 × 43 дБм; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление. КСВН КМ-2-К2-250 — не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход КМ-2-К2-250 — 250 Вт. Разъёмы КМ-2-К2-250: 7/16 DIN (розетка).
Вносимые потери КМ-2-К2-250 — не более 0,4 дБ при порт 1↔порт 3 не более 0,5 дБ при порт 2↔порт 3. Выходов: 2. Развязка между портами не менее 50 дБ.
Где применяют
- Сайты с LTE 1800 и UMTS / LTE 2100–2600 МГц на общей антенне.
- Разделение полос перед отдельными блоками оборудования.
- Тракты с разъёмами 7/16 DIN.
- Для КМ-2-К2-250: объединение нескольких диапазонов на одну антенну или фидер.
- Распределённые системы покрытия зданий — КМ-2-К2-250.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 1710–1880 / 1920–2690 МГц |
| Мощность | 250 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−153 дБн при 2 × 43 дБм |
| КСВН | ≤1,3 |
| Вносимые потери | ≤0,4 дБ при порт 1↔порт 3 ≤0,5 дБ при порт 2↔порт 3 |
| Развязка / подавление | ≥50 дБ |
Исполнения
| Артикул | Полосы портов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM КМ-2-К2-250 | 1710–1880 / 1920–2690 | 1710–1880 / 1920–2690 | ≥250 Вт | ≤1,3 | ≤−153 дБн при 2 × 43 дБм | 7/16 DIN (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 7/16 DIN (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Как подобрать КМ-2-К2-250
- Граница портов — между 1880 и 1920 МГц.
- Мощность от 250 Вт; для запаса — исполнение КМ-2-К2-300.
- Порт 3 — общий, порты 1 и 2 — полосы.
- Суммарная мощность передатчиков на входе КМ-2-К2-250 — не выше 250 Вт, с запасом на пиковые значения.
- Если на КМ-2-К2-250 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −153 дБн при 2 × 43 дБм), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM КМ-2-К2-250 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
