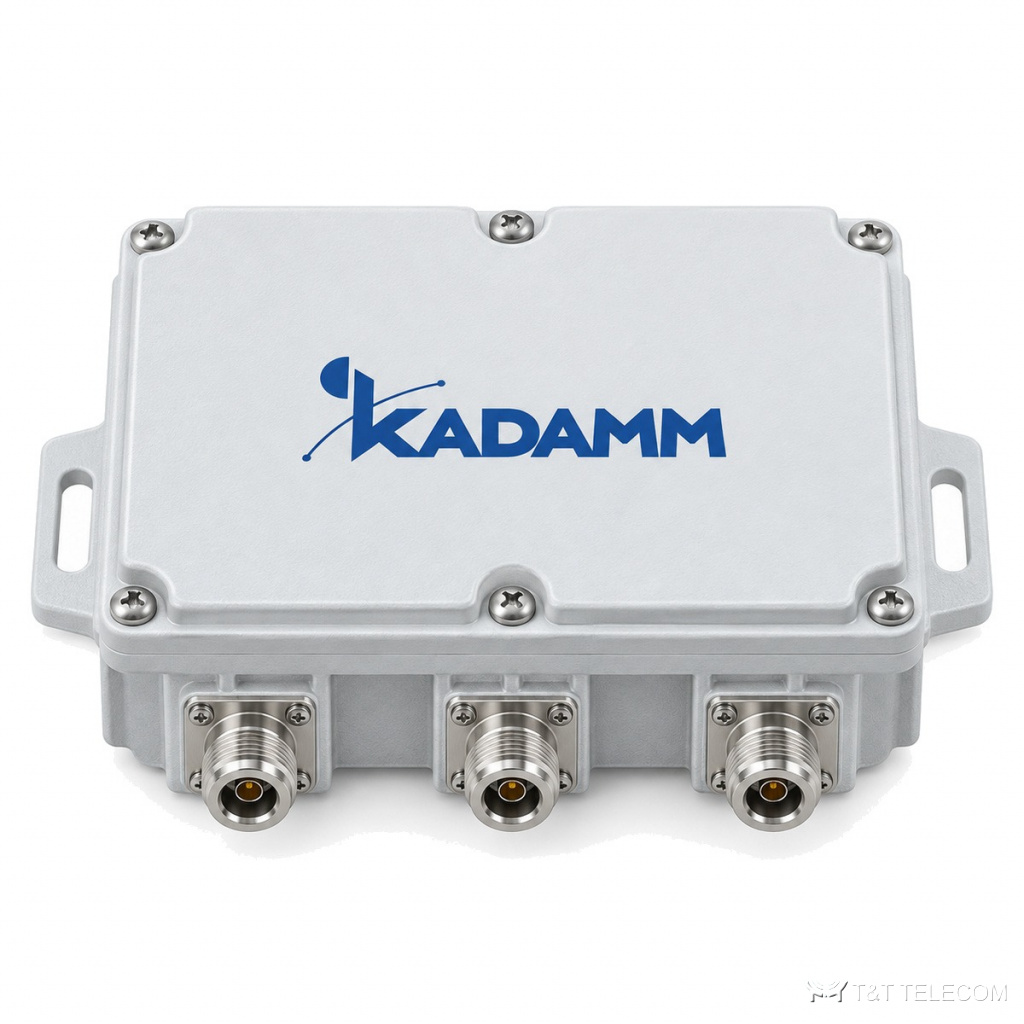

KADAMM КМ-2-К1 — фильтр-комбайнер для полос 690–803 / 824–960 МГц. Задача КМ-2-К1 — свести сигналы разных диапазонов в один кабель или одну антенну, не теряя мощность на деление, как у гибридного комбайнера. Ключевые данные КМ-2-К1: потери ≤0,4 дБ (0,2 тип., без кабеля); развязка ≥30 дБ; PIM3 ≤−153 дБн; мощность ≤250 / — Вт; IP40.
Где применяют
- Полосы КМ-2-К1 охватывают GSM-900 и LTE-900.
- Базовые станции: КМ-2-К1 позволяет пустить несколько диапазонов через один фидер и одну антенну.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 690–803 + 824–960 МГц |
| Вносимые потери | ≤0,4 дБ (0,2 тип., без кабеля) |
| Развязка между портами | ≥30 дБ |
| Возвратные потери | КСВН ≤1,25 |
| PIM3 | ≤−153 dBc |
| Средняя / пиковая мощность | ≤250 / — Вт |
| DC/AISG | — |
| Волновое сопротивление | 50 Ом |
| Разъёмы | кабельные выводы RG402 (50 мм) |
| Габариты (одиночный) | 196×82×30 мм |
| Вес (одиночный) | 0,55 кг |
| Сдвоенное исполнение | — |
| Грозозащита | — |
| Монтаж | настенный / внутрь шкафа |
| Температура эксплуатации | −40…+65 °C |
| Исполнение | IP40 |
Как подобрать
- Полосы КМ-2-К1 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 690–803 / 824–960 МГц.
- Развязка между портами КМ-2-К1 — ≥30 дБ: передатчики разных диапазонов не мешают друг другу.
- Мощность на входах КМ-2-К1 — не выше ≤250 / — Вт.
- Интермодуляция КМ-2-К1: PIM3 ≤−153 дБн.
- Проход постоянного тока и AISG у КМ-2-К1: —.
- Температура эксплуатации КМ-2-К1: −40…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 (мультиплексер на основе частотно-избирательных цепей) |
| Присоединительные размеры соединителей | по спецификации изделия |
| Климатическое исполнение | УХЛ4 по ГОСТ 15150-69 (закрытые отапливаемые и вентилируемые помещения) |
| Степень защиты оболочки | IP40 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM КМ-2-К1 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Пройдёт ли через КМ-2-К1 питание мачтового усилителя?
Проход постоянного тока и AISG: —.
Можно ли через КМ-2-К1 разделить диапазоны обратно?
Да, КМ-2-К1 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-2-К1 отличается от гибридного комбайнера?
Фильтровая схема КМ-2-К1 вносит доли децибела потерь (≤0,4 дБ (0,2 тип., без кабеля)), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
