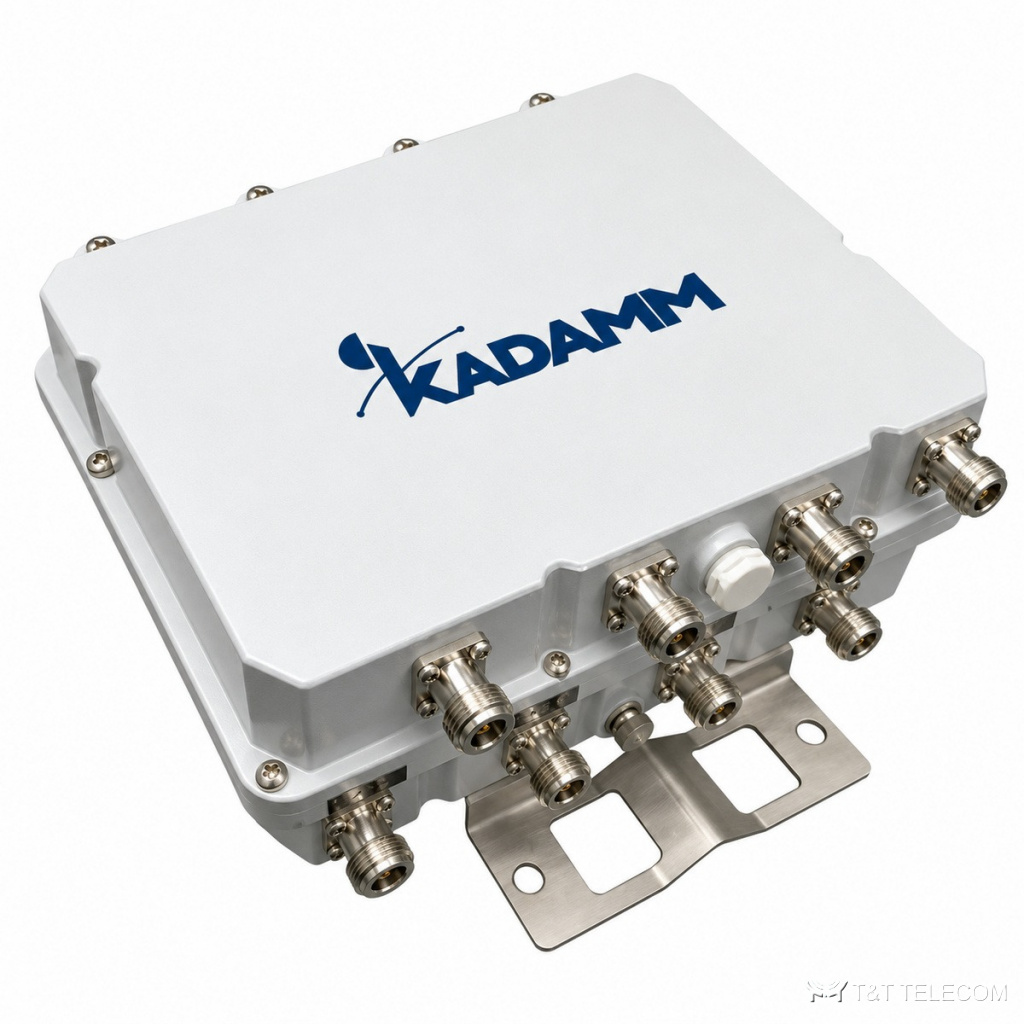

KADAMM КМ-2-43 — узкополосный комбайнер с портами 1885–1915 МГц и 2010–2025 МГц. Объединяет две полосы TDD в диапазоне 1900–2025 МГц с высокой избирательностью. Мощность 200 Вт, потери до 1,2 дБ, КСВН не более 1,3, PIM3 до −155 дБн при 2 × 43 дБм, корпус 333 × 310 × 82 мм, разъёмы N.
Как устроена КМ-2-43
КМ-2-43 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-2-43 — 1885–1915 / 2010–2025 МГц. Пассивная интермодуляция КМ-2-43 — не более −155 дБн при 2 × 43 дБм; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери.
КСВН КМ-2-43 — не более 1,30: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход КМ-2-43 — 200 Вт. Разъёмы КМ-2-43: N (розетка). Вносимые потери КМ-2-43 — не более 1,2 дБ. Выходов: 2. Конструкция КМ-2-43: габариты 333 × 310 × 82 мм; защита IP67.
Где применяют
- Сети с полосами TDD 1900 и 2010 МГц.
- Совмещение двух систем близких частот в одном фидере.
- Тракты мощностью до 200 Вт.
- Для КМ-2-43: объединение нескольких диапазонов на одну антенну или фидер.
- Распределённые системы покрытия зданий (КМ-2-43).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 1885–1915 / 2010–2025 МГц |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−155 дБн при 2 × 43 дБм |
| Вносимые потери | ≤ 1,2 дБ |
| КСВН | ≤ 1,30 |
Исполнения
| Артикул | Полосы портов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM КМ-2-43 | 1885–1915 / 2010–2025 | 1885–1915 / 2010–2025 | 200 Вт | ≤ 1,30 | ≤−155 дБн при 2 × 43 дБм | N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | 333 × 310 × 82 мм |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
| Степень защиты | IP67 |
Как подобрать КМ-2-43
- Порты узкие — 30 и 15 МГц; проверьте частотный план.
- Потери до 1,2 дБ — плата за избирательность резонаторных фильтров.
- Габариты 333 × 310 × 82 мм — предусмотрите место.
- Суммарная мощность передатчиков на входе КМ-2-43 — не выше 200 Вт, с запасом на пиковые значения.
- Если на КМ-2-43 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −155 дБн при 2 × 43 дБм), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM КМ-2-43 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −155 дБн при 2 × 43 дБм?
Чем ниже это значение у КМ-2-43, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Что означает КСВН не более 1,30?
Доля отражённой мощности при таком КСВН у КМ-2-43 — не больше 1,7 %, остальное уходит в антенну.
