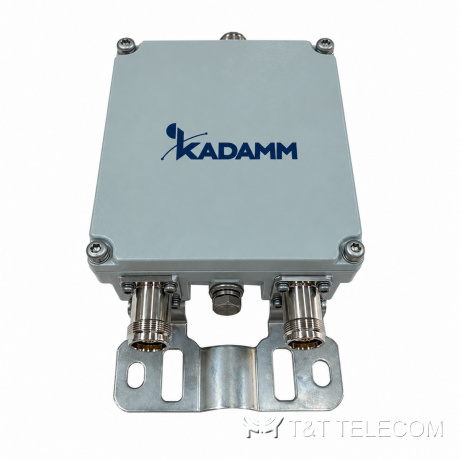

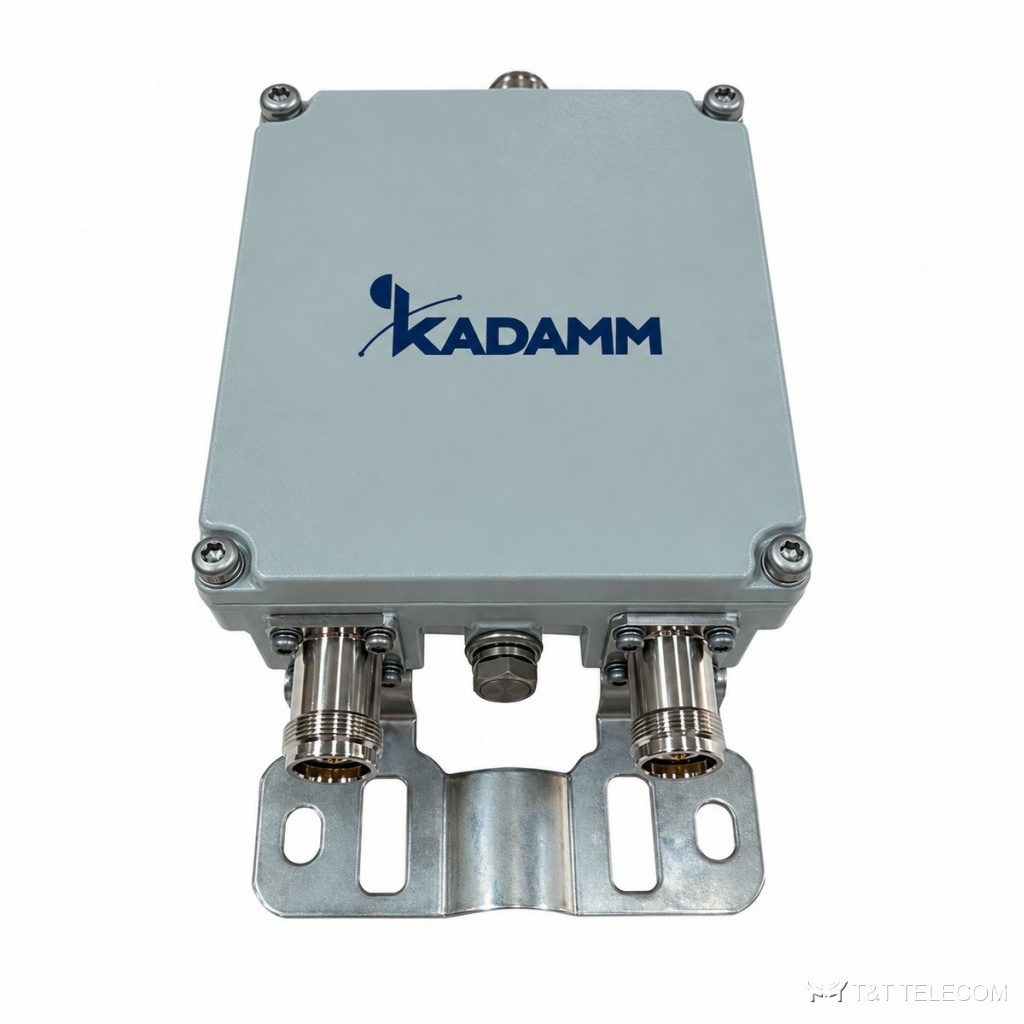

Комбайнер KADAMM КМ-2-42 — 698–2170 / 2300–2700 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-2-42 — комбайнер нижних сотовых полос и LTE 2300 / 2600: порты 698–2170 и 2300–2700 МГц. Развязка между каналами не менее 50 дБ, подавление в 4 МГц от края полосы — от 50 дБ, потери 0,4 дБ, мощность 300 Вт (пиковая — 1000 Вт), PIM3 до −153 дБн, разъёмы 4.3-10.
Принцип работы и конструкция
КМ-2-42 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-2-42 — 698–2170 / 2300–2700 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Пассивная интермодуляция КМ-2-42 — не более −153 дБн при 2 × 43 дБм; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери. Допустимая мощность на вход КМ-2-42 — 300 Вт. Разъёмы КМ-2-42: 4.3-10 (розетка).
Вносимые потери КМ-2-42 — 0,4 дБ. Выходов: 2. Развязка между портами не менее 50 дБ. Подавление вне полосы не менее 50 дБ. Конструкция КМ-2-42: защита IP67; работает при −40…+85 °C.
Где применяют
- Подключение LTE 2300 / 2600 к общему фидеру сотовых полос.
- Многооператорные DAS.
- Мощные тракты до 300 Вт.
- Объединение нескольких диапазонов на одну антенну или фидер (КМ-2-42).
- Для КМ-2-42: распределённые системы покрытия зданий.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 698–2170 / 2300–2700 МГц |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−153 дБн при 2 × 43 дБм |
| Возвратные потери, дБ | не менее 19 |
| Внеполосное подавление (в 4 МГц от края полосы) | не менее 50 дБ |
| Вносимые потери | 0,4 дБ |
| Развязка между каналами | не менее 50 дБ |
Исполнения
| Артикул | Полосы портов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM КМ-2-42 | 698–2170 / 2300–2700 | 698–2170 / 2300–2700 | 300 Вт (средняя), 1000 Вт (пиковая) | возвратные потери, дБ: не менее 19 | ≤−153 дБн при 2 × 43 дБм | 4.3-10 (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −40…+85 °C |
| Степень защиты | IP67 |
Как подобрать КМ-2-42
- Граница портов — между 2170 и 2300 МГц.
- Пиковая мощность до 1000 Вт.
- Разъёмы 4.3-10 (розетка).
- Суммарная мощность передатчиков на входе КМ-2-42 — не выше 300 Вт, с запасом на пиковые значения.
- Если на КМ-2-42 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −153 дБн при 2 × 43 дБм), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM КМ-2-42 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −153 дБн при 2 × 43 дБм?
Чем ниже это значение у КМ-2-42, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
