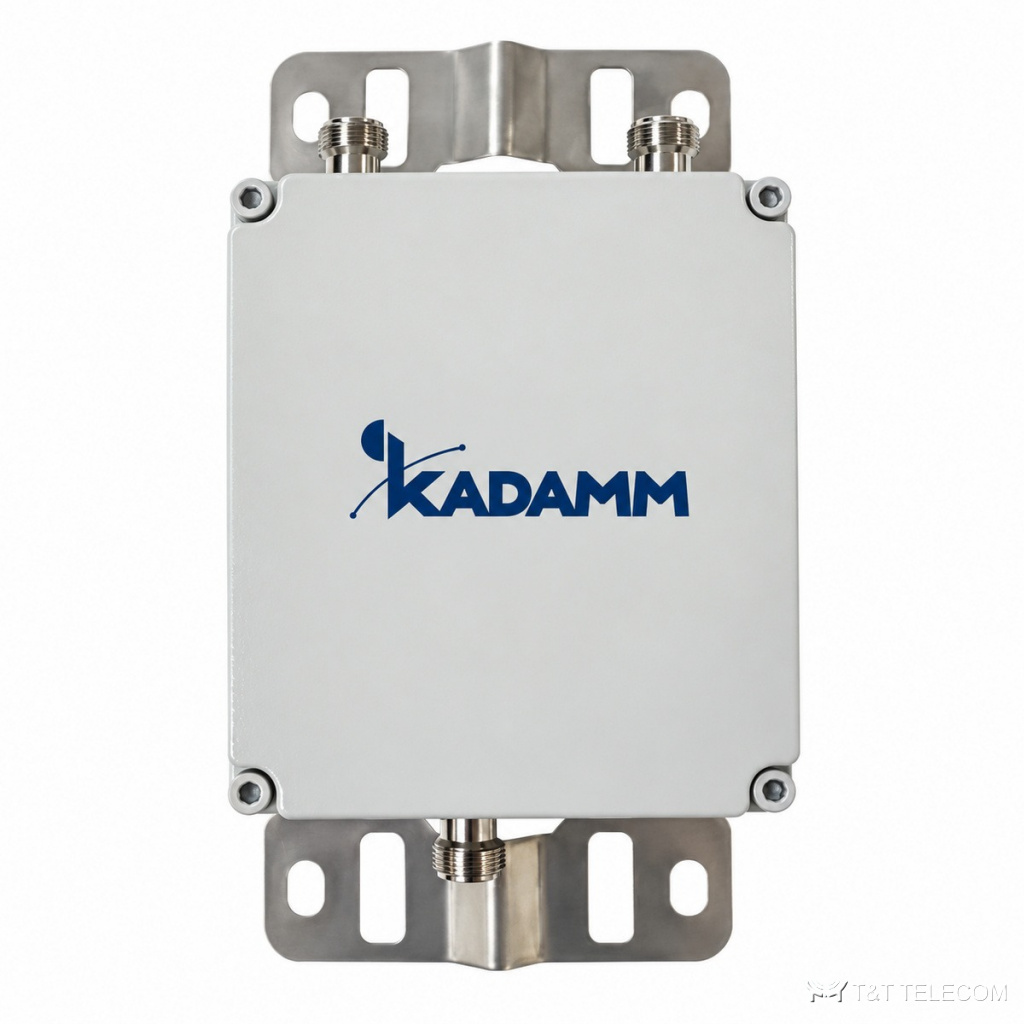

KADAMM КМ-2-40 — комбайнер сотовой связи и Wi-Fi 2,4 ГГц с портами 800–2170 МГц и 2400–2483 МГц. Верхний порт точно повторяет полосу Wi-Fi 2,4 ГГц, нижний — сотовые полосы 800–2100 МГц. Мощность от 100 Вт, потери до 0,6 дБ, развязка от 50 дБ, КСВН не более 1,3, PIM3 до −143 дБн, разъёмы N.
Устройство и принцип работы
КМ-2-40 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-2-40 — 800–2170 / 2400–2483 МГц, в неё попадают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, Wi-Fi 2,4 ГГц, GPS L1 / ГЛОНАСС L1, ISM 868 МГц.
Пассивная интермодуляция КМ-2-40 — не более −143 дБн при 2 × 43 дБм; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери. КСВН КМ-2-40 — не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход КМ-2-40 — 100 Вт. Разъёмы КМ-2-40: N (розетка).
Вносимые потери КМ-2-40 — не более 0,6 дБ. Выходов: 2. Развязка между портами не менее 50 дБ. Конструкция КМ-2-40: защита IP65; работает при −20…+60 °C.
Где применяют
- Подача Wi-Fi 2,4 ГГц в общую систему покрытия здания.
- Объекты, где точки доступа и сотовый репитер работают на общие антенны.
- Тракты мощностью до 100 Вт.
- Объединение нескольких диапазонов на одну антенну или фидер (КМ-2-40).
- Для КМ-2-40: распределённые системы покрытия зданий.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 800–2170 / 2400–2483 МГц |
| Мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−143 дБн при 2 × 43 дБм |
| КСВН | ≤1,3 |
| Развязка / подавление | ≥50 дБ |
| Вносимые потери | ≤0,6 дБ |
Исполнения
| Артикул | Полосы портов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM КМ-2-40 | 800–2170 / 2400–2483 | 800–2170 / 2400–2483 | ≥100 Вт | ≤1,3 | ≤−143 дБн при 2 × 43 дБм | N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −20…+60 °C |
| Степень защиты | IP65 |
Как подобрать КМ-2-40
- LTE 2600 через верхний порт не проходит — он рассчитан только на 2400–2483 МГц.
- Мощность от 100 Вт.
- Для более высокой развязки — КМ-2-35 с подавлением 80 дБ.
- Суммарная мощность передатчиков на входе КМ-2-40 — не выше 100 Вт, с запасом на пиковые значения.
- Если на КМ-2-40 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −143 дБн при 2 × 43 дБм), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM КМ-2-40 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −143 дБн при 2 × 43 дБм?
Чем ниже это значение у КМ-2-40, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Что означает КСВН не более 1,3?
Доля отражённой мощности при таком КСВН у КМ-2-40 — не больше 1,7 %, остальное уходит в антенну.
