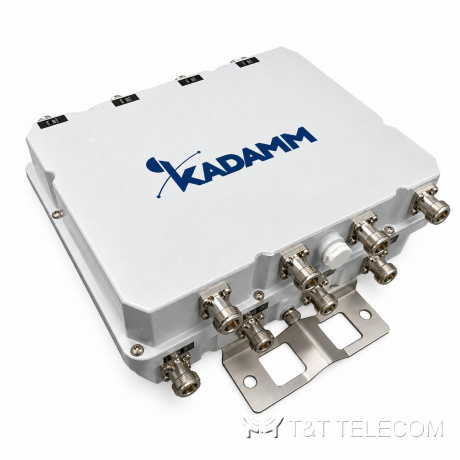

Комбайнер KADAMM КМ-2-39 — DC–108 / 136–1300 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-2-39 — маломощный разделитель с портами DC–108 МГц и 136–1300 МГц. Нижний порт пропускает сигналы от постоянного тока до 108 МГц, включая УКВ ЧМ-вещание, верхний — диапазон 136–1300 МГц. Мощность 25 Вт, потери до 1 дБ в нижнем порту и до 0,8 дБ в верхнем, развязка от 37 дБ, КСВН 1,5, разъёмы N.
Принцип работы и конструкция
КМ-2-39 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-2-39 — DC–108 / 136–1300 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900.
КСВН КМ-2-39 — не более 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход КМ-2-39 — 25 Вт. Разъёмы КМ-2-39: N (розетка). Вносимые потери КМ-2-39 — не более 1 дБ при 0–108 МГц; не более 0,8 дБ при 136–1300 МГц. Выходов: 2. Развязка между портами не менее 37 дБ.

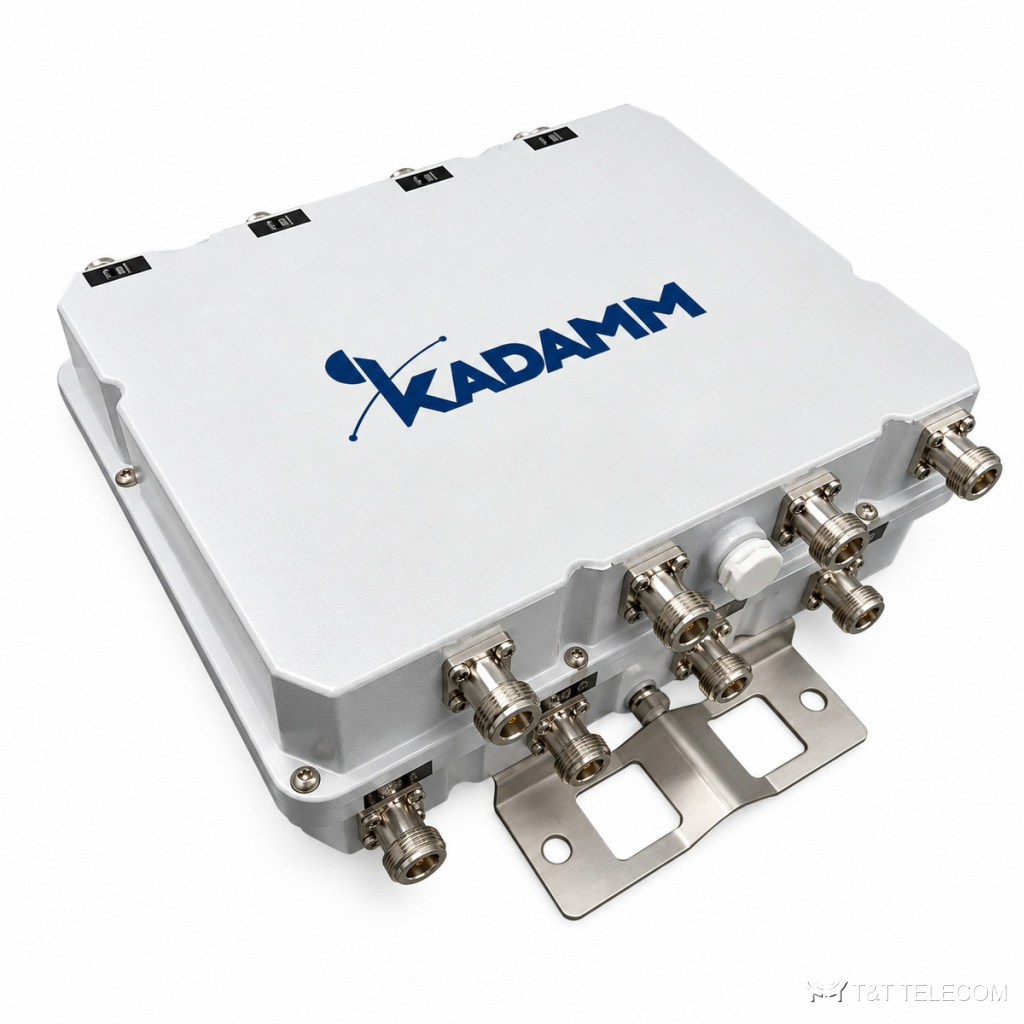

Конструкция КМ-2-39: защита IP64; работает при −30…+60 °C.
Где применяют
- Совмещение приёмников вещания до 108 МГц и радиосвязи 136–1300 МГц на одной антенне.
- Сканирующие и мониторинговые приёмные комплексы.
- Маломощные передающие тракты до 25 Вт.
- Объединение нескольких диапазонов на одну антенну или фидер — КМ-2-39.
- Для КМ-2-39: распределённые системы покрытия зданий.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | DC–108 / 136–1300 МГц |
| Мощность | 25 Вт |
| Волновое сопротивление | 50 Ом |
| КСВН | ≤1,5 |
| Развязка / подавление | ≥37 дБ |
| Вносимые потери | ≤1 дБ при 0–108 МГц; ≤0,8 дБ при 136–1300 МГц |
Исполнения
| Артикул | Полосы портов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM КМ-2-39 | DC–108 / 136–1300 | DC–108 / 136–1300 | 25 Вт | ≤1,5 | — | N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −30…+60 °C |
| Степень защиты | IP64 |
Как подобрать КМ-2-39
- Мощность до 25 Вт.
- Полоса 108–136 МГц не входит в порты.
- Развязка 37 дБ — для разделения диапазонов, не для дуплексной работы.
- Суммарная мощность передатчиков на входе КМ-2-39 — не выше 25 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM КМ-2-39 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,5?
Доля отражённой мощности при таком КСВН у КМ-2-39 — не больше 4 %, остальное уходит в антенну.
