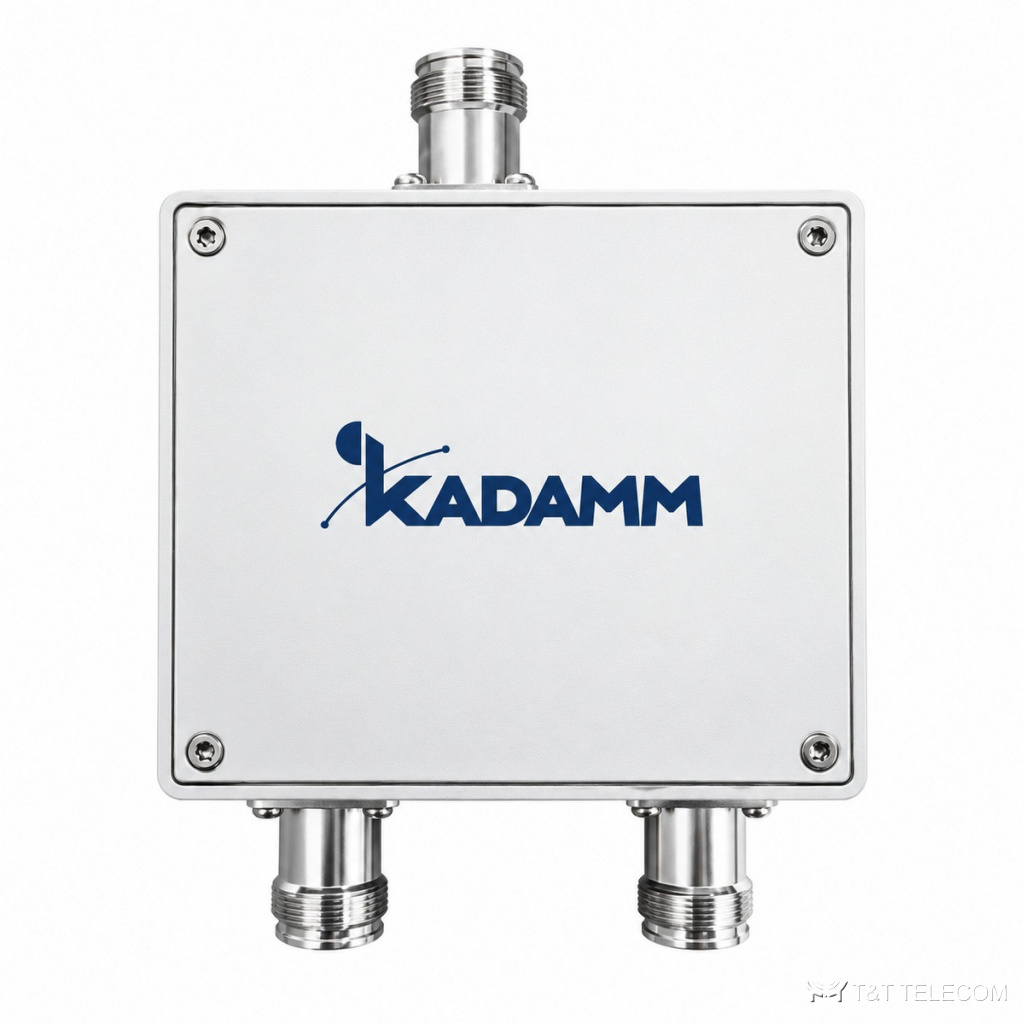

KADAMM КМ-2-38 — комбайнер двух полос TDD: 2300–2400 МГц и 2500–2690 МГц. Объединяет LTE 2300 и LTE 2600 в одном фидере или разделяет их. Потери 0,42 дБ, развязка 40 дБ, КСВН 1,25, мощность 300 Вт, корпус 158 × 128 × 49 мм массой 1,3 кг, разъёмы 4.3-10 (розетка).
Устройство и принцип работы
КМ-2-38 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-2-38 — 2300–2400 / 2500–2690 МГц, в неё попадают LTE-2300, LTE-2600. КСВН КМ-2-38 — не более 1,25: обратно отражается не больше 1,2 % подводимой мощности. Допустимая мощность на вход КМ-2-38 — 300 Вт. Разъёмы КМ-2-38: 4.3-10 (розетка).
Вносимые потери КМ-2-38 — 0,42 дБ. Выходов: 2. Развязка между портами 40 дБ. Конструкция КМ-2-38: габариты 158 × 128 × 49 мм; масса 1,300 кг; защита IP66.
Где применяют
- Сайты и DAS с LTE 2300 и 2600 МГц.
- Подключение двух систем верхних полос к одной антенне.
- Тракты с разъёмами 4.3-10.
- Для КМ-2-38: объединение нескольких диапазонов на одну антенну или фидер.
- Распределённые системы покрытия зданий — КМ-2-38.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 2300–2400 / 2500–2690 МГц |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | 0,42 дБ |
| КСВН | ≤1,25 |
| Развязка / подавление | 40 дБ |
Исполнения
| Артикул | Полосы портов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM КМ-2-38 | 2300–2400 / 2500–2690 | 2300–2400 / 2500–2690 | 300 Вт | ≤1,25 | — | 4.3-10 (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | 158 × 128 × 49 мм |
| Масса | 1,3 кг |
| Температура эксплуатации | уточняйте у менеджера |
| Степень защиты | IP66 |
Как подобрать КМ-2-38
- Разрыв между портами — 2400–2500 МГц; Wi-Fi 2,4 ГГц комбайнер не пропускает.
- Мощность до 300 Вт.
- Развязка 40 дБ — сверьте с требованиями оборудования.
- Суммарная мощность передатчиков на входе КМ-2-38 — не выше 300 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM КМ-2-38 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,25?
Доля отражённой мощности при таком КСВН у КМ-2-38 — не больше 1,2 %, остальное уходит в антенну.
