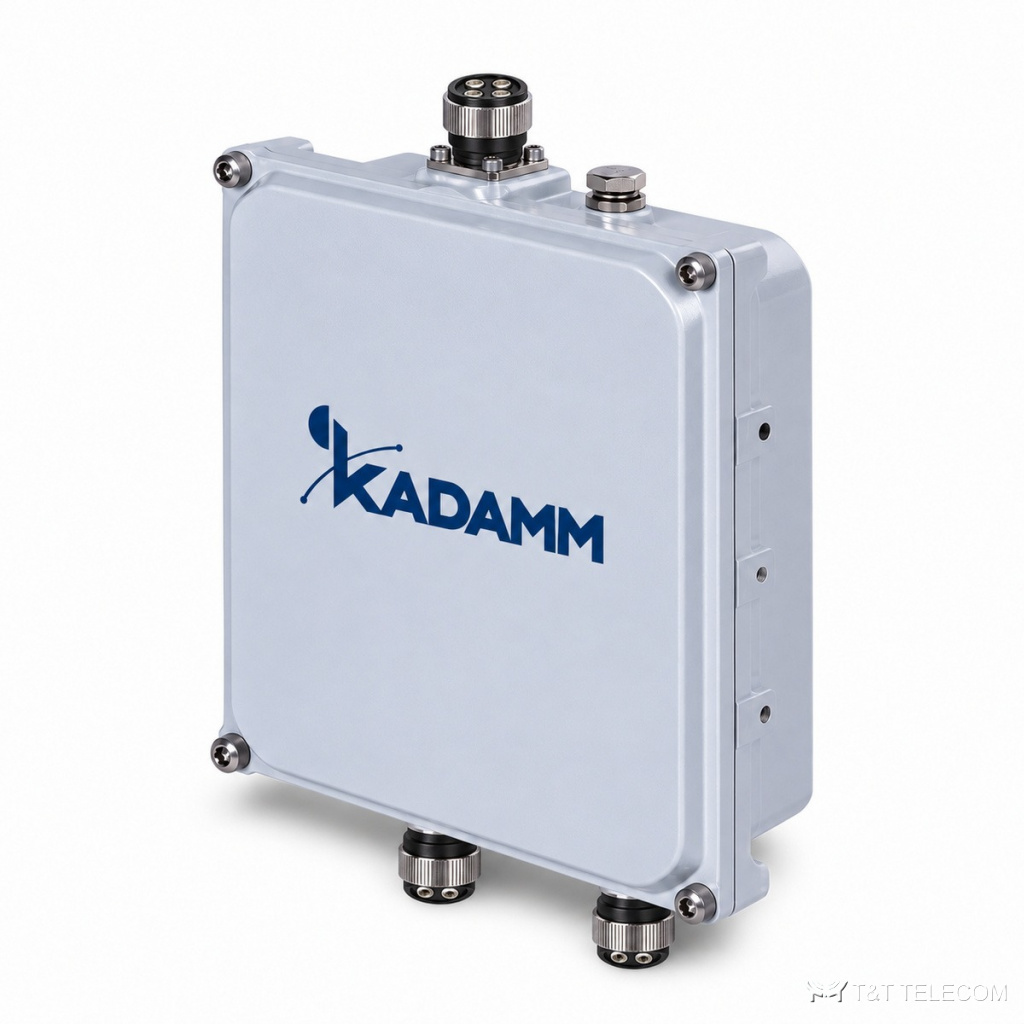

KADAMM КМ-2-29: фильтр-комбайнер, полосы 2300–2690 / 3500–3800 МГц. Задача КМ-2-29 — свести сигналы разных диапазонов в один кабель или одну антенну, не теряя мощность на деление, как у гибридного комбайнера. Параметры КМ-2-29 коротко: потери ≤0,5 дБ; развязка ≥50 дБ; PIM3 ≤−150 дБн при 2×43 дБм; мощность 100 Вт средняя; IP67, помещение и улица.
Где применяют
- Полосы КМ-2-29 охватывают LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Базовые станции: КМ-2-29 позволяет пустить несколько диапазонов через один фидер и одну антенну.
- Монтаж КМ-2-29 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 2300–2690 + 3500–3800 МГц |
| Вносимые потери | ≤0,5 дБ |
| Развязка между портами | ≥50 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−150 дБн при 2×43 дБм |
| Мощность | 100 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Проход DC / AISG | до 3 А |
| Грозозащита | 10 кА, импульс 10/350 мкс |
| Монтаж | на стену (4 винта) или на мачту (хомуты), кронштейн в комплекте |
| Разъёмы | розетка MQ4 (MQ5 по запросу) |
| Рабочая температура | −20 … +60 °C |
| Исполнение | IP67, помещение и улица |
| Габариты | 200×160×60 мм |
| Масса | 3,8 кг |
Исполнения и артикулы для заказа
| Артикул | Порты | Потери | Развязка | ИМ3 | Мощность |
|---|---|---|---|---|---|
| KADAMM КМ-2-29 | 2300–2690 + 3500–3800 МГц | ≤0,5 дБ | ≥50 дБ | ≤−150 дБн | 100 Вт |
Как подобрать
- Полосы КМ-2-29 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 2300–2690 / 3500–3800 МГц.
- Для совместной работы систем важна развязка; у КМ-2-29 она ≥50 дБ.
- Допустимая мощность КМ-2-29 — 100 Вт средняя; для нескольких несущих считают сумму.
- Интермодуляция КМ-2-29: PIM3 ≤−150 дБн при 2×43 дБм.
- Питание мачтовых усилителей и RET через КМ-2-29: до 3 А.
- Температура эксплуатации КМ-2-29: −20 … +60 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM КМ-2-29 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Чем КМ-2-29 отличается от гибридного комбайнера?
Фильтровая схема КМ-2-29 вносит доли децибела потерь (≤0,5 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Пройдёт ли через КМ-2-29 питание мачтового усилителя?
Проход постоянного тока и AISG: до 3 А.
Можно ли через КМ-2-29 разделить диапазоны обратно?
Да, КМ-2-29 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
