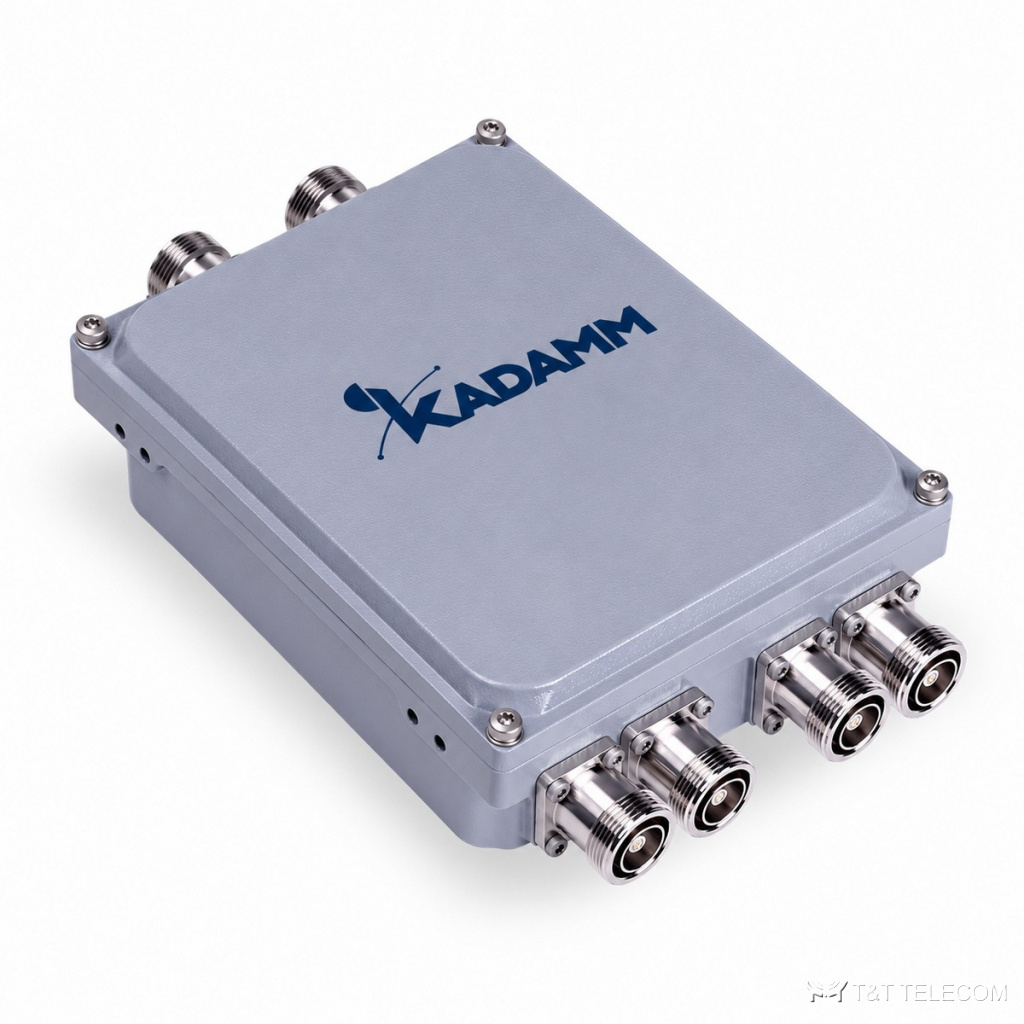

KADAMM КМ-2-28 — фильтр-комбайнер на 1427–2200 / 2300–2690 МГц. КМ-2-28 пропускает каждую полосу в свой порт и объединяет их в общий фидер с малыми потерями и высокой развязкой между портами. Ключевые данные КМ-2-28: потери ≤0,3 дБ; развязка ≥50 дБ; PIM3 ≤−155 дБн при 2×43 дБм; мощность 200 Вт средняя; разъёмы 4.3-10; IP65, помещение и улица.
Где применяют
- Полосы КМ-2-28 охватывают GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Базовые станции: КМ-2-28 позволяет пустить несколько диапазонов через один фидер и одну антенну.
- Монтаж КМ-2-28 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 1427–2200 + 2300–2690 МГц |
| Вносимые потери | ≤0,3 дБ |
| Неравномерность в полосе | ≤0,2 дБ |
| Развязка между портами | ≥50 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−155 дБн при 2×43 дБм |
| Мощность | 200 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Конфигурация | сдвоенный: два независимых диплексера в одном корпусе (4 входа, 2 выхода) |
| Проход DC / AISG | автоматический: схема определяет присутствие питания и AISG и сама выбирает путь |
| Пиковая мощность | 1000 Вт |
| Грозозащита | 10 кА, импульс 10/350 мкс |
| Разъёмы | розетка 4.3-10 |
| Рабочая температура | −20 … +60 °C |
| Исполнение | IP65, помещение и улица |
| Габариты | 140×120×90 мм |
| Масса | 2,5 кг |
Состав серии
| Артикул | Порты | Потери | Развязка | ИМ3 | Мощность |
|---|---|---|---|---|---|
| KADAMM КМ-2-28 | 1427–2200 + 2300–2690 МГц | ≤0,3 дБ | ≥50 дБ | ≤−155 дБн | 200 Вт |
На что смотреть при выборе
- Полосы КМ-2-28 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 1427–2200 / 2300–2690 МГц.
- Развязка между портами КМ-2-28 — ≥50 дБ: передатчики разных диапазонов не мешают друг другу.
- Мощность на входах КМ-2-28 — не выше 200 Вт средняя.
- В общих трактах операторов важен PIM3 — у КМ-2-28 он ≤−155 дБн при 2×43 дБм.
- Проход постоянного тока и AISG у КМ-2-28: автоматический: схема определяет присутствие питания и AISG и сама выбирает путь.
- Под разъёмы КМ-2-28 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации КМ-2-28: −20 … +60 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM КМ-2-28 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Пройдёт ли через КМ-2-28 питание мачтового усилителя?
Проход постоянного тока и AISG: автоматический: схема определяет присутствие питания и AISG и сама выбирает путь.
Какие разъёмы у КМ-2-28?
4.3-10; другие исполнения — уточняйте при заказе.
Можно ли через КМ-2-28 разделить диапазоны обратно?
Да, КМ-2-28 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
