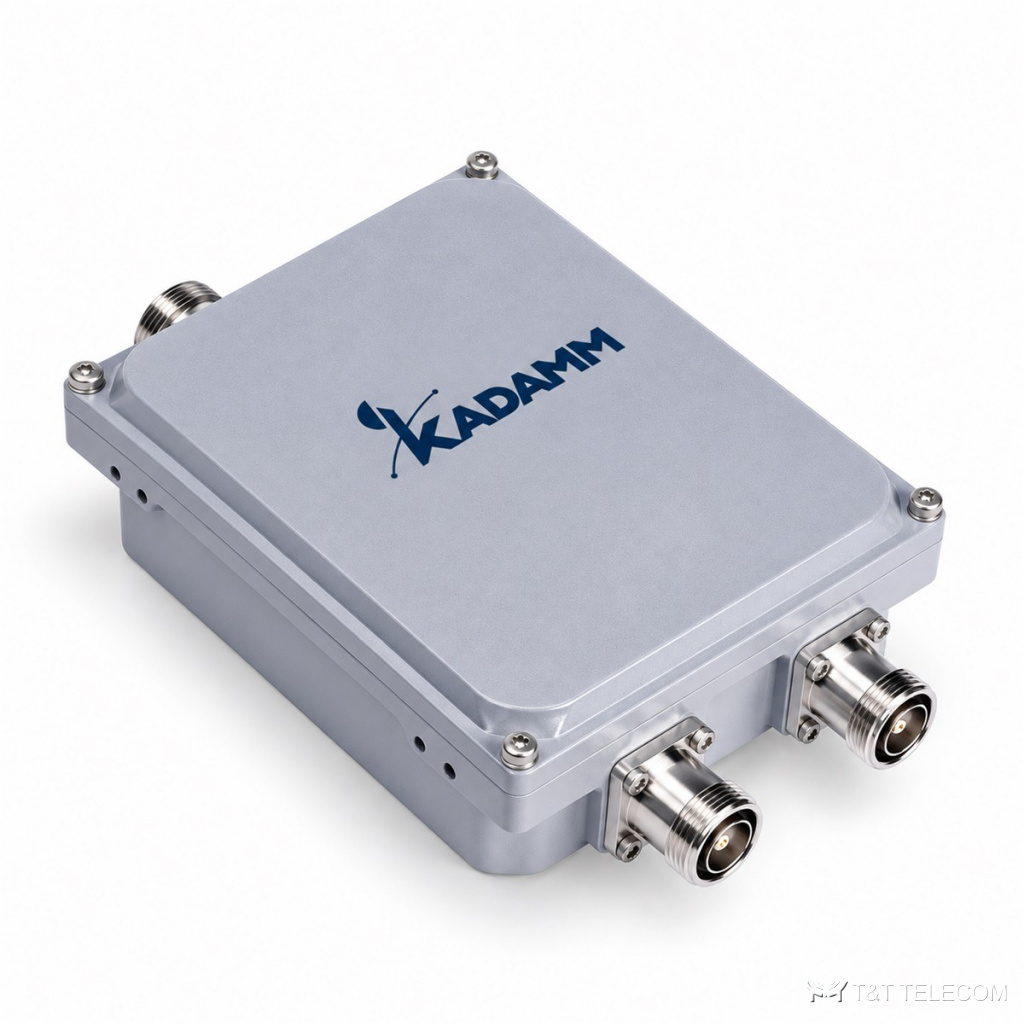

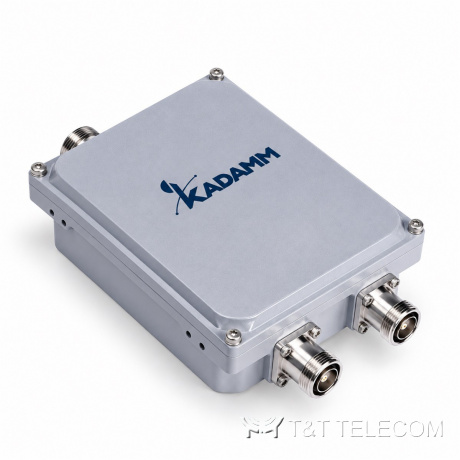

Фильтр-комбайнер двухдиапазонный KADAMM КМ-2-27 — 885–890 / 930–935 / 910–915 / 955–960 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-2-27 — фильтр-комбайнер на 885–890 / 930–935 / 910–915 / 955–960 МГц. КМ-2-27 пропускает каждую полосу в свой порт и объединяет их в общий фидер с малыми потерями и высокой развязкой между портами. Параметры КМ-2-27 коротко: потери ≤0,6 дБ; развязка ≥30 дБ; PIM3 ≤−160 дБн при 2×43 дБм; мощность 200 Вт средняя; разъёмы 4.3-10; IP67, помещение и улица.
Где применяют
- Системы DAS и ретрансляторы: КМ-2-27 сводит сигналы разных стандартов перед распределительной сетью.
- Монтаж КМ-2-27 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 885–890 и 930–935 + 910–915 и 955–960 МГц |
| Вносимые потери | ≤0,6 дБ |
| Развязка между портами | ≥30 дБ |
| КСВН | ≤1,22 |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 200 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Проход DC / AISG | по обоим портам, до 3 А |
| Грозозащита | 10 кА, импульс 10/350 мкс |
| Разъёмы | розетка 4.3-10 |
| Рабочая температура | −20 … +65 °C |
| Исполнение | IP67, помещение и улица |
| Габариты | 238×175×66 мм |
| Масса | 3 кг |
Состав серии
| Артикул | Порты | Потери | Развязка | ИМ3 | Мощность |
|---|---|---|---|---|---|
| KADAMM КМ-2-27 | 885–890 и 930–935 + 910–915 и 955–960 МГц | ≤0,6 дБ | ≥30 дБ | ≤−160 дБн | 200 Вт |
Как подобрать
- Сверьте частоты операторов с полосами КМ-2-27 (885–890 / 930–935 / 910–915 / 955–960 МГц): сигнал вне полосы будет подавлен фильтром.
- Для совместной работы систем важна развязка; у КМ-2-27 она ≥30 дБ.
- Мощность на входах КМ-2-27 — не выше 200 Вт средняя.
- Интермодуляция КМ-2-27: PIM3 ≤−160 дБн при 2×43 дБм.
- Питание мачтовых усилителей и RET через КМ-2-27: по обоим портам, до 3 А.
- Разъёмы КМ-2-27 — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации КМ-2-27: −20 … +65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM КМ-2-27 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Чем КМ-2-27 отличается от гибридного комбайнера?
Фильтровая схема КМ-2-27 вносит доли децибела потерь (≤0,6 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Пройдёт ли через КМ-2-27 питание мачтового усилителя?
Проход постоянного тока и AISG: по обоим портам, до 3 А.
Какие разъёмы у КМ-2-27?
4.3-10; другие исполнения — уточняйте при заказе.
