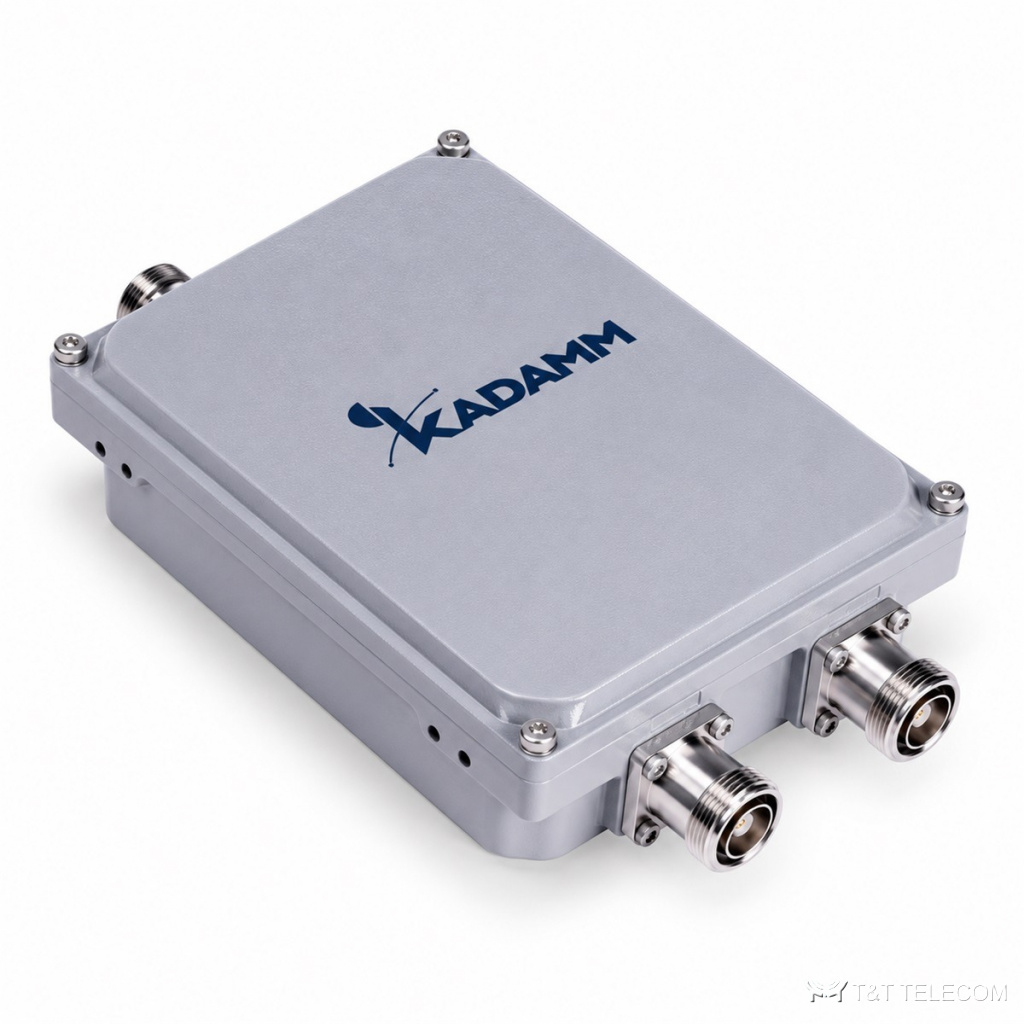

KADAMM КМ-2-26: фильтр-комбайнер, полосы 698–2700 / 3550–5925 МГц. КМ-2-26 пропускает каждую полосу в свой порт и объединяет их в общий фидер с малыми потерями и высокой развязкой между портами. Параметры КМ-2-26 коротко: потери ≤0,5 дБ; развязка ≥50 дБ; PIM3 ≤−160 дБн при 2×43 дБм; мощность 100 Вт средняя; разъёмы 4.3-10; IP67, помещение и улица.
Где применяют
- Диапазоны КМ-2-26 подходят для: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,8–4,2 ГГц, Wi-Fi 5 ГГц.
- Сокращение числа фидеров на мачте: КМ-2-26 объединяет диапазоны у подножия и разделяет их у антенны.
- Наружная установка: исполнение КМ-2-26 — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 698–2700 + 3550–5925 МГц |
| Вносимые потери | ≤0,5 дБ |
| Развязка между портами | ≥50 дБ |
| КСВН | ≤1,30 |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 100 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка 4.3-10 |
| Рабочая температура | −20 … +65 °C |
| Исполнение | IP67, помещение и улица |
| Габариты | 119×86×37 мм |
| Масса | 3 кг |
Состав серии
| Артикул | Порты | Потери | Развязка | ИМ3 | Мощность |
|---|---|---|---|---|---|
| KADAMM КМ-2-26 | 698–2700 + 3550–5925 МГц | ≤0,5 дБ | ≥50 дБ | ≤−160 дБн | 100 Вт |
На что смотреть при выборе
- Полосы КМ-2-26 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 698–2700 / 3550–5925 МГц.
- Для совместной работы систем важна развязка; у КМ-2-26 она ≥50 дБ.
- Мощность на входах КМ-2-26 — не выше 100 Вт средняя.
- Интермодуляция КМ-2-26: PIM3 ≤−160 дБн при 2×43 дБм.
- Под разъёмы КМ-2-26 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации КМ-2-26: −20 … +65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM КМ-2-26 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Чем КМ-2-26 отличается от гибридного комбайнера?
Фильтровая схема КМ-2-26 вносит доли децибела потерь (≤0,5 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Какие разъёмы у КМ-2-26?
4.3-10; другие исполнения — уточняйте при заказе.
Можно ли через КМ-2-26 разделить диапазоны обратно?
Да, КМ-2-26 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
