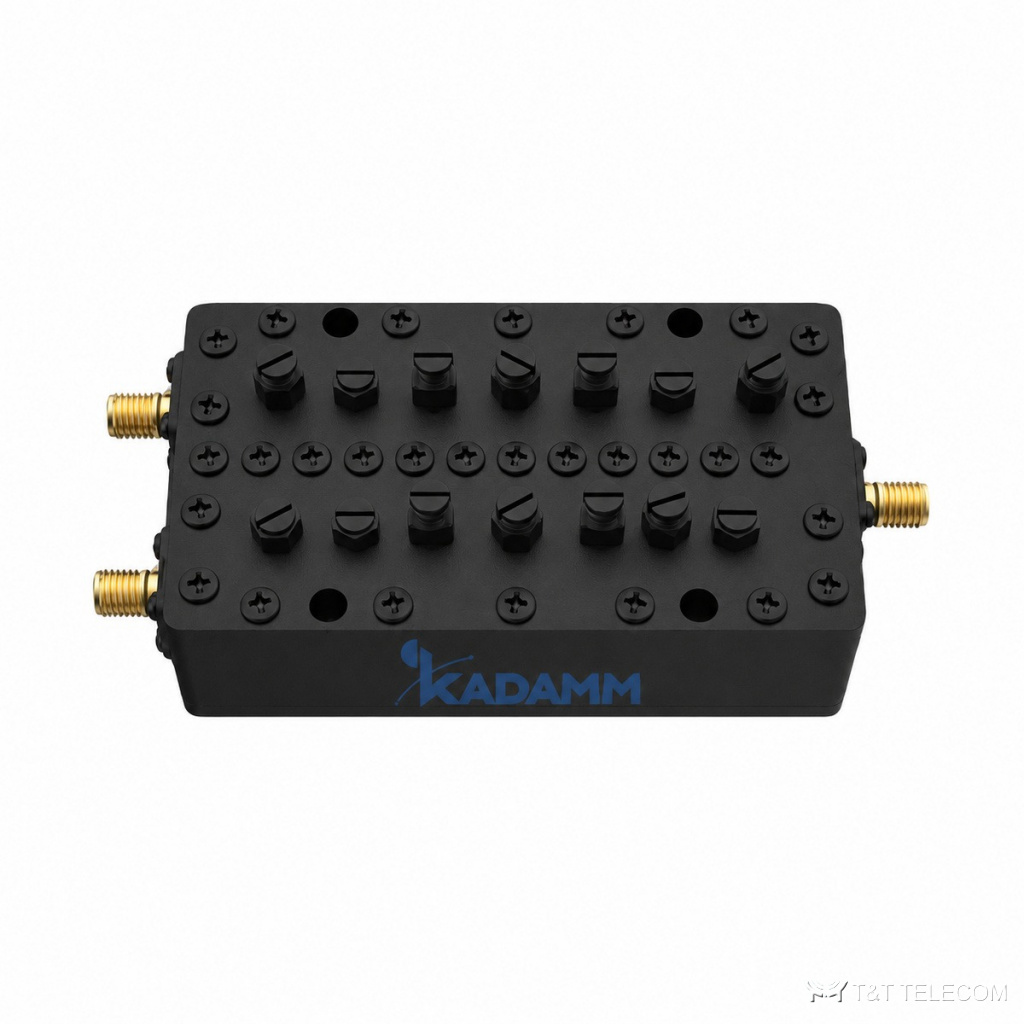

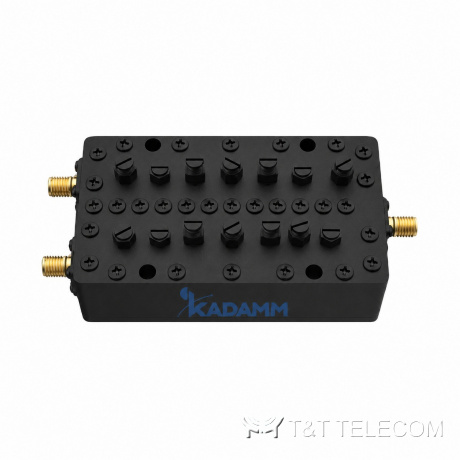

Фильтр-комбайнер двухдиапазонный KADAMM КМ-2-25 — 2390–2500 / 5150–5880 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-2-25 — фильтр-комбайнер на 2390–2500 / 5150–5880 МГц. КМ-2-25 пропускает каждую полосу в свой порт и объединяет их в общий фидер с малыми потерями и высокой развязкой между портами. Ключевые данные КМ-2-25: потери ≤1,0 дБ; развязка ≥60 дБ на полосе соседнего порта; мощность 50 Вт средняя; разъёмы SMA; IP60, для помещений.
Для каких систем подходит
- Диапазоны КМ-2-25 подходят для: Wi-Fi 2,4 ГГц, Wi-Fi 5 ГГц.
- Базовые станции: КМ-2-25 позволяет пустить несколько диапазонов через один фидер и одну антенну.
- Наружная установка: исполнение КМ-2-25 — IP60.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 2390–2500 + 5150–5880 МГц |
| Вносимые потери | ≤1,0 дБ |
| Подавление / изоляция | ≥60 дБ на полосе соседнего порта |
| Возвратные потери | ≥18 дБ |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка SMA |
| Рабочая температура | −40 … +85 °C |
| Исполнение | IP60, для помещений |
| Габариты | 105×58×26 мм |
| Масса | 0,2 кг |
Артикулы серии
| Артикул | Порты | Потери | Мощность |
|---|---|---|---|
| KADAMM КМ-2-25 | 2390–2500 + 5150–5880 МГц | ≤1,0 дБ | 50 Вт |
На что смотреть при выборе
- Полосы КМ-2-25 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 2390–2500 / 5150–5880 МГц.
- Развязка между портами КМ-2-25 — ≥60 дБ на полосе соседнего порта: передатчики разных диапазонов не мешают друг другу.
- Допустимая мощность КМ-2-25 — 50 Вт средняя; для нескольких несущих считают сумму.
- Под разъёмы КМ-2-25 (SMA) готовят джамперы того же типа.
- Температура эксплуатации КМ-2-25: −40 … +85 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Степень защиты оболочки | IP60 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM КМ-2-25 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли через КМ-2-25 разделить диапазоны обратно?
Да, КМ-2-25 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-2-25 отличается от гибридного комбайнера?
Фильтровая схема КМ-2-25 вносит доли децибела потерь (≤1,0 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Какие разъёмы у КМ-2-25?
Sma; другие исполнения — уточняйте при заказе.
