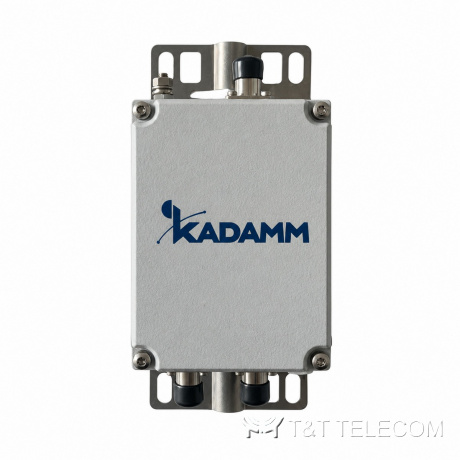

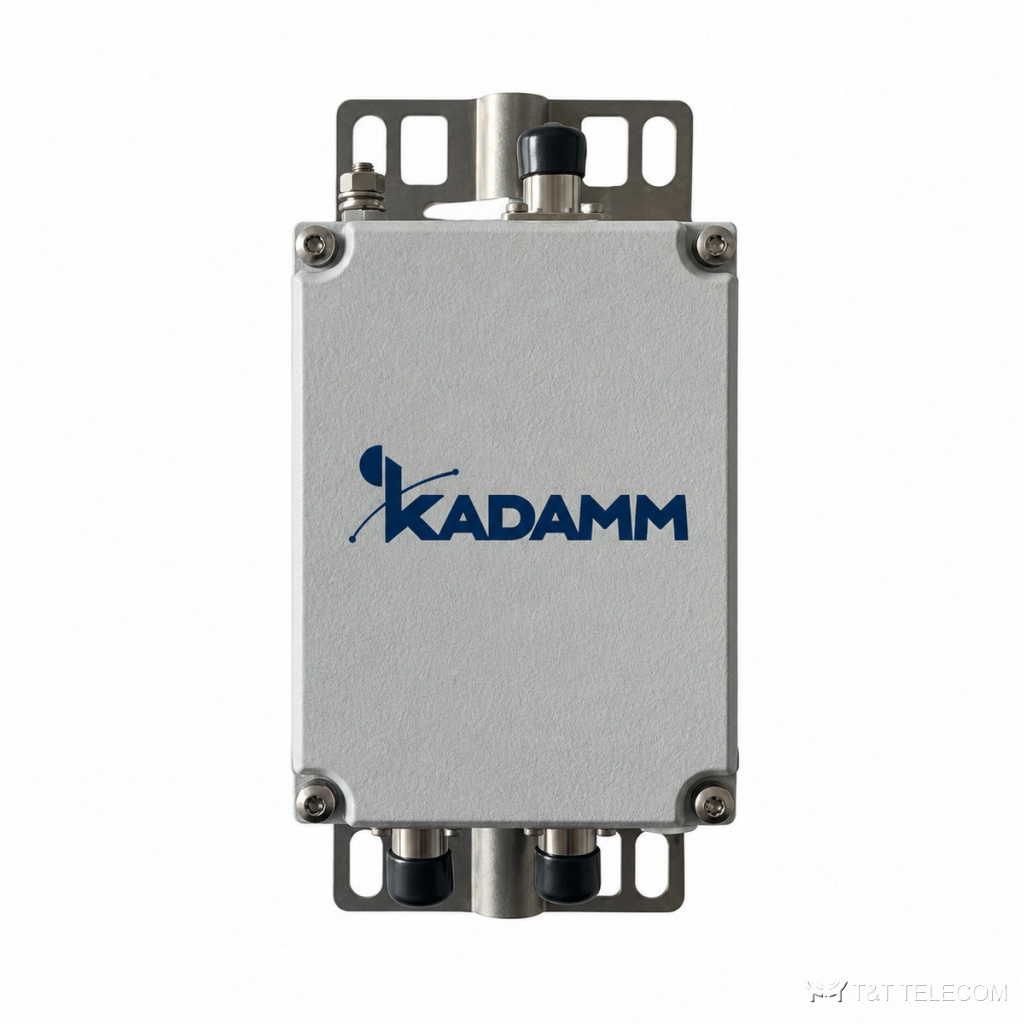

KADAMM КМ-2-24 — фильтр-комбайнер для полос 68–490 / 698–3800 МГц. Внутри КМ-2-24 — полосовые фильтры на каждый диапазон и общая согласующая цепь: так несколько систем работают через одну антенну. Ключевые данные КМ-2-24: потери ≤0,5 дБ; развязка ≥30 дБ; PIM3 ≤−153 дБн при 2×43 дБм; мощность 200 Вт средняя на порт; разъёмы 4.3-10.
Область применения
- Полосы КМ-2-24 охватывают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, УКВ ЧМ-вещание 88–108 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Базовые станции: КМ-2-24 позволяет пустить несколько диапазонов через один фидер и одну антенну.
- Профессиональная радиосвязь от 68 МГц и сотовые диапазоны через одну антенну.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 68–490 + 698–3800 МГц |
| Вносимые потери | ≤0,5 дБ |
| Развязка между портами | ≥30 дБ |
| Возвратные потери | ≥18 дБ |
| PIM3 | ≤−153 дБн при 2×43 дБм |
| Мощность | 200 Вт средняя на порт |
| Волновое сопротивление | 50 Ом |
| DC и AISG | порт 68–490 МГц — проход до 2500 мА, порт 698–3800 МГц — нет |
| Грозозащита | 10 кА, 8/20 мкс |
| Разъёмы | розетка 4.3-10 |
| Рабочая температура | −40 … +85 °C |
| Масса | 2,5 кг |
Состав серии
| Артикул | Порты | Потери | Развязка | ИМ3 | Мощность |
|---|---|---|---|---|---|
| KADAMM КМ-2-24 | 68–490 + 698–3800 МГц | ≤0,5 дБ | ≥30 дБ | ≤−153 дБн | 200 Вт |
Как подобрать
- Полосы КМ-2-24 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 68–490 / 698–3800 МГц.
- Развязка между портами КМ-2-24 — ≥30 дБ: передатчики разных диапазонов не мешают друг другу.
- Мощность на входах КМ-2-24 — не выше 200 Вт средняя на порт.
- В общих трактах операторов важен PIM3 — у КМ-2-24 он ≤−153 дБн при 2×43 дБм.
- Питание мачтовых усилителей и RET через КМ-2-24: порт 68–490 МГц — проход до 2500 мА, порт 698–3800 МГц — нет.
- Разъёмы КМ-2-24 — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации КМ-2-24: −40 … +85 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM КМ-2-24 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие разъёмы у КМ-2-24?
4.3-10; другие исполнения — уточняйте при заказе.
Можно ли через КМ-2-24 разделить диапазоны обратно?
Да, КМ-2-24 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-2-24 отличается от гибридного комбайнера?
Фильтровая схема КМ-2-24 вносит доли децибела потерь (≤0,5 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
