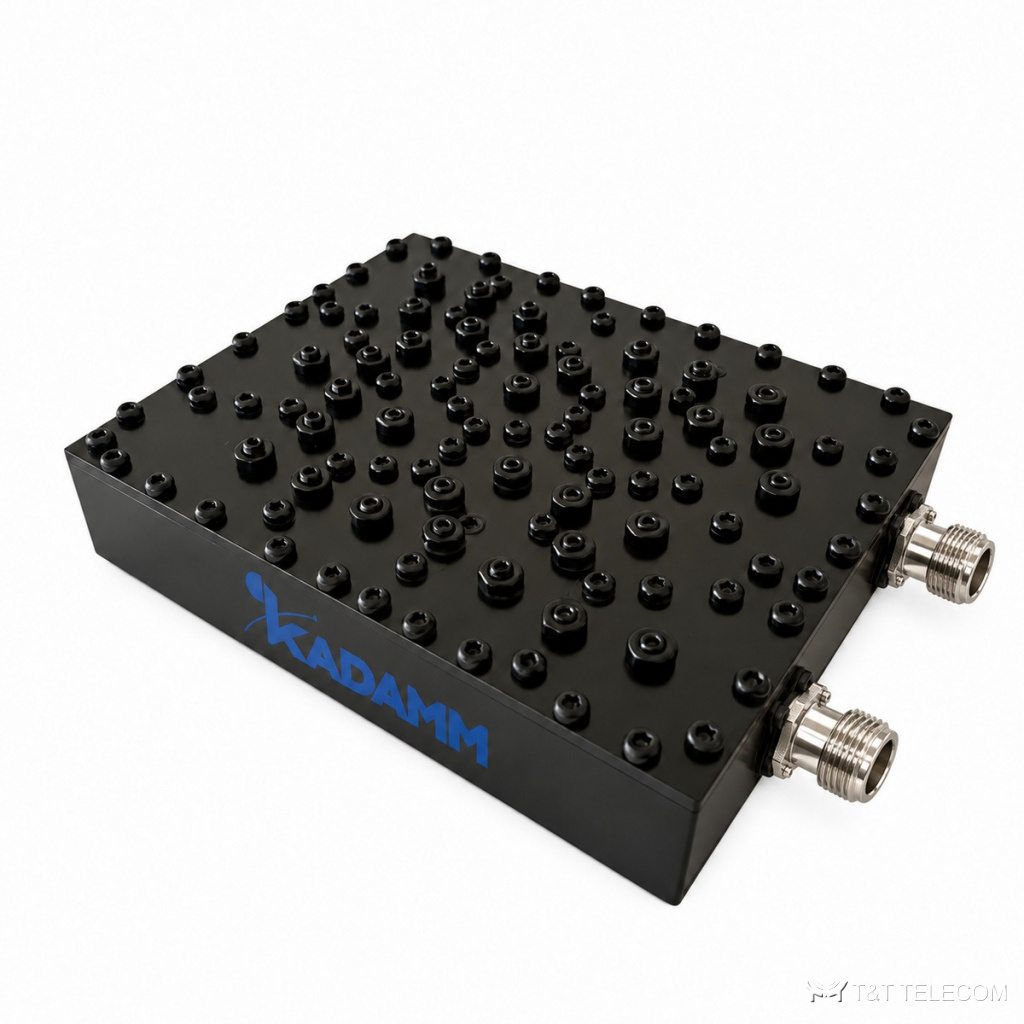

KADAMM КМ-2-23 — фильтр-комбайнер на 151–162 / 450–468 МГц. КМ-2-23 пропускает каждую полосу в свой порт и объединяет их в общий фидер с малыми потерями и высокой развязкой между портами. Ключевые данные КМ-2-23: потери ≤2,0 дБ; развязка порт 151–162 МГц: ≥60 дБ на DC–80 МГц, ≥40 дБ на 88–108 МГц, ≥20 дБ на 136 МГц, ≥30 дБ на 174–240 МГц, ≥60 дБ на 380–512 МГц, ≥40 дБ на 698–960 МГц; порт 450–468 МГц: ≥60 дБ на DC–240 МГц, ≥30 дБ на 380–440 МГц, ≥40 дБ на 480–512 МГц, ≥50 дБ на 698–960 МГц, ≥30 дБ на 1000–2000 МГц; мощность 30 Вт (непрерывная); разъёмы N.
Где применяют
- Диапазоны КМ-2-23 подходят для: LTE-450.
- Системы DAS и ретрансляторы: КМ-2-23 сводит сигналы разных стандартов перед распределительной сетью.
- Профессиональная радиосвязь от 151 МГц и сотовые диапазоны через одну антенну.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 151–162 + 450–468 МГц |
| Вносимые потери | ≤2,0 дБ |
| Подавление / изоляция | порт 151–162 МГц: ≥60 дБ на DC–80 МГц, ≥40 дБ на 88–108 МГц, ≥20 дБ на 136 МГц, ≥30 дБ на 174–240 МГц, ≥60 дБ на 380–512 МГц, ≥40 дБ на 698–960 МГц; порт 450–468 МГц: ≥60 дБ на DC–240 МГц, ≥30 дБ на 380–440 МГц, ≥40 дБ на 480–512 МГц, ≥50 дБ на 698–960 МГц, ≥30 дБ на 1000–2000 МГц |
| Возвратные потери | ≥20 дБ |
| Мощность | 30 Вт (непрерывная) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −30 … +60 °C |
Состав серии
| Артикул | Порты | Потери | Мощность |
|---|---|---|---|
| KADAMM КМ-2-23 | 151–162 + 450–468 МГц | ≤2,0 дБ | 30 Вт |
Подбор под проект
- Полосы КМ-2-23 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 151–162 / 450–468 МГц.
- Для совместной работы систем важна развязка; у КМ-2-23 она порт 151–162 МГц: ≥60 дБ на DC–80 МГц, ≥40 дБ на 88–108 МГц, ≥20 дБ на 136 МГц, ≥30 дБ на 174–240 МГц, ≥60 дБ на 380–512 МГц, ≥40 дБ на 698–960 МГц; порт 450–468 МГц: ≥60 дБ на DC–240 МГц, ≥30 дБ на 380–440 МГц, ≥40 дБ на 480–512 МГц, ≥50 дБ на 698–960 МГц, ≥30 дБ на 1000–2000 МГц.
- Мощность на входах КМ-2-23 — не выше 30 Вт (непрерывная).
- Под разъёмы КМ-2-23 (N) готовят джамперы того же типа.
- Температура эксплуатации КМ-2-23: −30 … +60 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM КМ-2-23 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Можно ли через КМ-2-23 разделить диапазоны обратно?
Да, КМ-2-23 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-2-23 отличается от гибридного комбайнера?
Фильтровая схема КМ-2-23 вносит доли децибела потерь (≤2,0 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Какие разъёмы у КМ-2-23?
N; другие исполнения — уточняйте при заказе.
