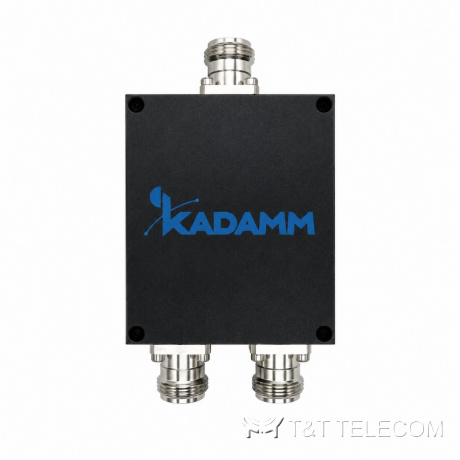

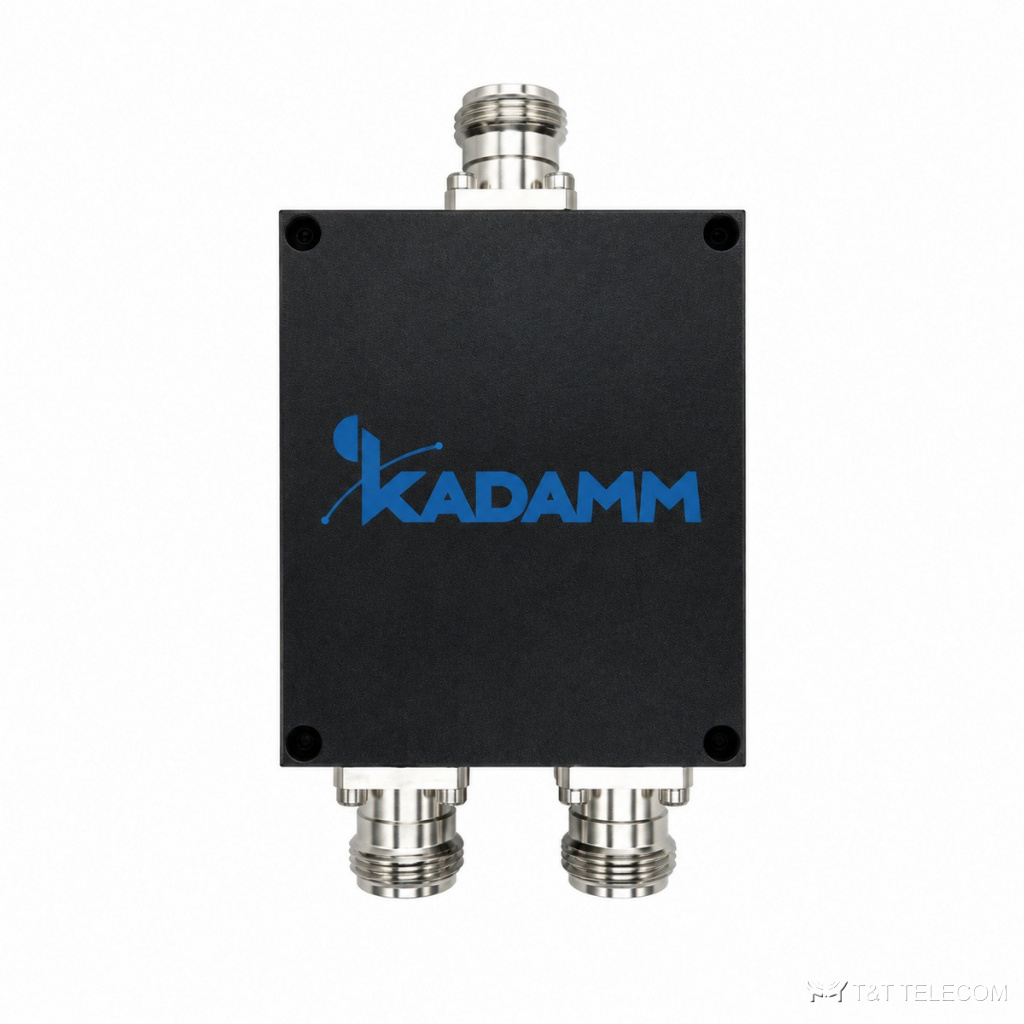

Фильтр-комбайнер двухдиапазонный KADAMM КМ-2-22 — 136–174 / 380–520 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-2-22: фильтр-комбайнер, полосы 136–174 / 380–520 МГц. Внутри КМ-2-22 — полосовые фильтры на каждый диапазон и общая согласующая цепь: так несколько систем работают через одну антенну. Параметры КМ-2-22 коротко: потери ≤0,7 дБ; развязка ≥50 дБ; мощность 50 Вт средняя на порт; разъёмы N.
Для каких систем подходит
- Полосы КМ-2-22 охватывают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
- Системы DAS и ретрансляторы: КМ-2-22 сводит сигналы разных стандартов перед распределительной сетью.
- Профессиональная радиосвязь от 136 МГц и сотовые диапазоны через одну антенну.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 136–174 + 380–520 МГц |
| Вносимые потери | ≤0,7 дБ |
| Развязка между портами | ≥50 дБ |
| КСВН | ≤1,30 |
| Мощность | 50 Вт средняя на порт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −20 … +60 °C |
| Масса | 0,38 кг |
Артикулы серии
| Артикул | Порты | Потери | Развязка | Мощность |
|---|---|---|---|---|
| KADAMM КМ-2-22 | 136–174 + 380–520 МГц | ≤0,7 дБ | ≥50 дБ | 50 Вт |
Как подобрать
- Полосы КМ-2-22 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 136–174 / 380–520 МГц.
- Для совместной работы систем важна развязка; у КМ-2-22 она ≥50 дБ.
- Мощность на входах КМ-2-22 — не выше 50 Вт средняя на порт.
- Под разъёмы КМ-2-22 (N) готовят джамперы того же типа.
- Температура эксплуатации КМ-2-22: −20 … +60 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM КМ-2-22 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Чем КМ-2-22 отличается от гибридного комбайнера?
Фильтровая схема КМ-2-22 вносит доли децибела потерь (≤0,7 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Какие разъёмы у КМ-2-22?
N; другие исполнения — уточняйте при заказе.
Можно ли через КМ-2-22 разделить диапазоны обратно?
Да, КМ-2-22 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
