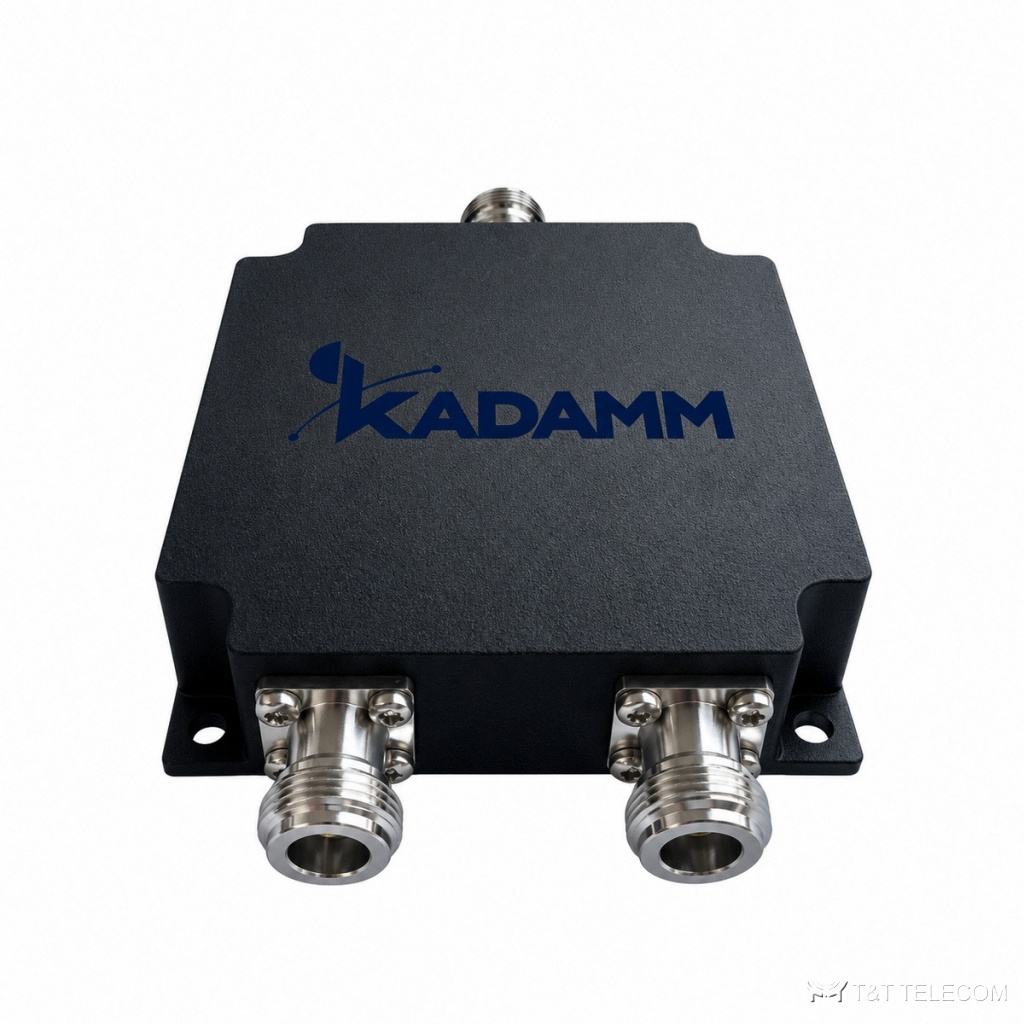

KADAMM КМ-2-21 — фильтр-комбайнер на DC–108 / 150–960 МГц. Внутри КМ-2-21 — полосовые фильтры на каждый диапазон и общая согласующая цепь: так несколько систем работают через одну антенну. Ключевые данные КМ-2-21: потери ≤1,0 дБ; развязка ≥50 дБ между полосами; мощность 100 Вт (порт DC–108 МГц), 25 Вт (порт 150–960 МГц); разъёмы N; IP60, для помещений.
Где применяют
- Диапазоны КМ-2-21 подходят для: УКВ ЧМ-вещание 88–108 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900.
- Системы DAS и ретрансляторы: КМ-2-21 сводит сигналы разных стандартов перед распределительной сетью.
- Профессиональная радиосвязь от 0 МГц и сотовые диапазоны через одну антенну.
- Наружная установка: исполнение КМ-2-21 — IP60.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | DC–108 + 150–960 МГц |
| Вносимые потери | ≤1,0 дБ |
| Подавление / изоляция | ≥50 дБ между полосами |
| Возвратные потери | ≥18 дБ |
| Мощность | 100 Вт (порт DC–108 МГц), 25 Вт (порт 150–960 МГц) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −40 … +85 °C |
| Исполнение | IP60, для помещений |
Состав серии
| Артикул | Порты | Потери | Мощность |
|---|---|---|---|
| KADAMM КМ-2-21 | DC–108 + 150–960 МГц | ≤1,0 дБ | 25 Вт |
Подбор под проект
- Полосы КМ-2-21 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: DC–108 / 150–960 МГц.
- Развязка между портами КМ-2-21 — ≥50 дБ между полосами: передатчики разных диапазонов не мешают друг другу.
- Мощность на входах КМ-2-21 — не выше 100 Вт (порт DC–108 МГц), 25 Вт (порт 150–960 МГц).
- Разъёмы КМ-2-21 — N; кабельные сборки подбирают под них заранее.
- Температура эксплуатации КМ-2-21: −40 … +85 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Степень защиты оболочки | IP60 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM КМ-2-21 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли через КМ-2-21 разделить диапазоны обратно?
Да, КМ-2-21 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-2-21 отличается от гибридного комбайнера?
Фильтровая схема КМ-2-21 вносит доли децибела потерь (≤1,0 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Какие разъёмы у КМ-2-21?
N; другие исполнения — уточняйте при заказе.
