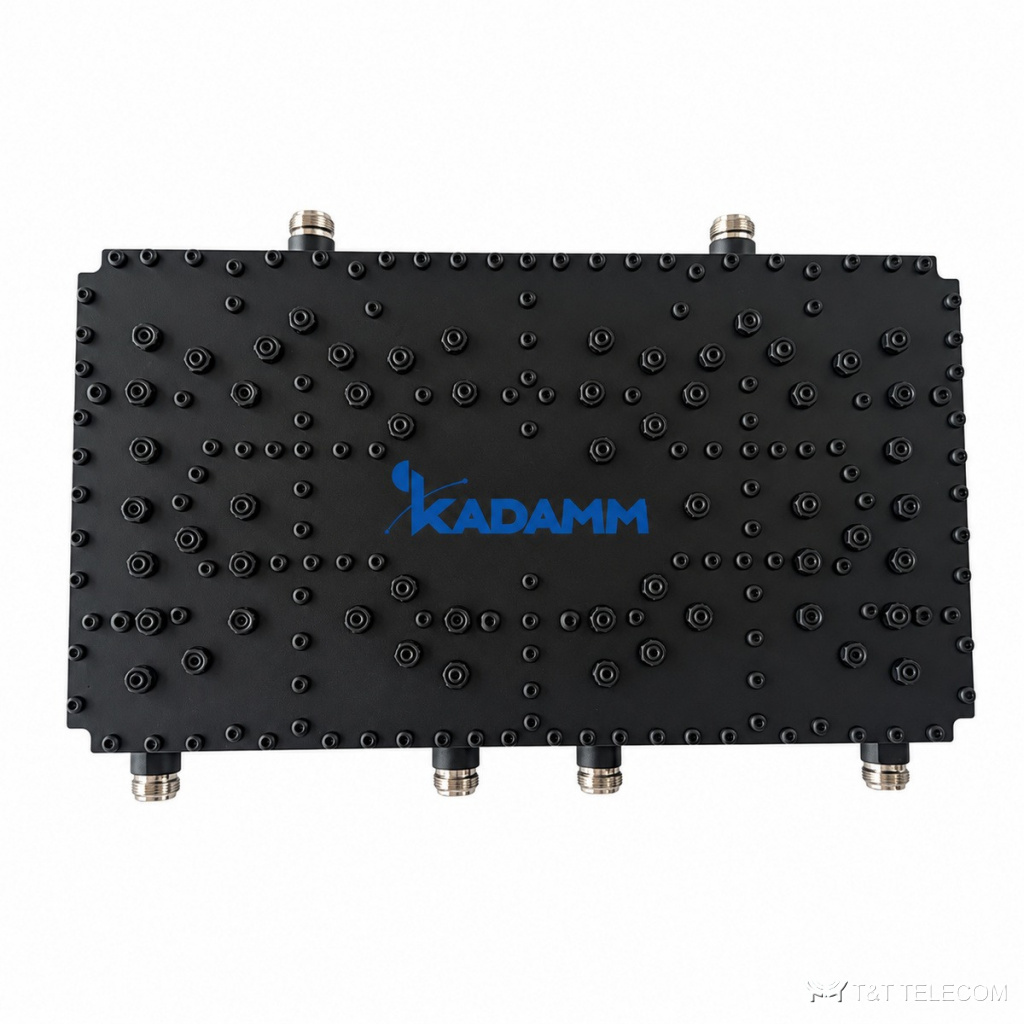

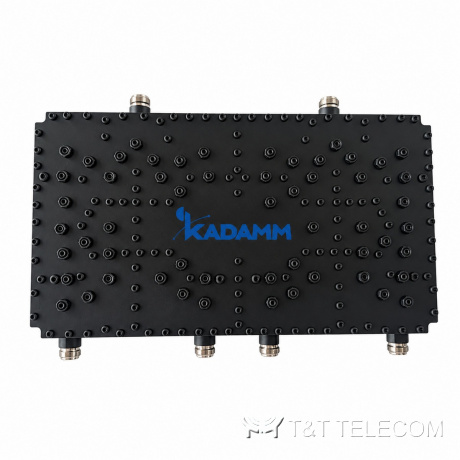

Фильтр-комбайнер двухдиапазонный KADAMM КМ-2-20 — 703–748 / 758–803 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-2-20 — фильтр-комбайнер для полос 703–748 / 758–803 МГц. Задача КМ-2-20 — свести сигналы разных диапазонов в один кабель или одну антенну, не теряя мощность на деление, как у гибридного комбайнера. Основное по КМ-2-20: потери ≤1,5 дБ; развязка ≥60 дБ; мощность 20 Вт средняя на порт (опционально до 50 Вт); разъёмы N; IP60, для помещений.
Где применяют
- Системы DAS и ретрансляторы: КМ-2-20 сводит сигналы разных стандартов перед распределительной сетью.
- Монтаж КМ-2-20 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 703–748 + 758–803 МГц |
| Вносимые потери | ≤1,5 дБ |
| Развязка между портами | ≥60 дБ |
| КСВН | ≤1,30 |
| Мощность | 20 Вт средняя на порт (опционально до 50 Вт) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −30 … +70 °C |
| Исполнение | IP60, для помещений |
Исполнения и артикулы для заказа
| Артикул | Порты | Потери | Развязка | Мощность |
|---|---|---|---|---|
| KADAMM КМ-2-20 | 703–748 + 758–803 МГц | ≤1,5 дБ | ≥60 дБ | 20 Вт |
Как подобрать
- Полосы КМ-2-20 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 703–748 / 758–803 МГц.
- Развязка между портами КМ-2-20 — ≥60 дБ: передатчики разных диапазонов не мешают друг другу.
- Мощность на входах КМ-2-20 — не выше 20 Вт средняя на порт (опционально до 50 Вт).
- Под разъёмы КМ-2-20 (N) готовят джамперы того же типа.
- Температура эксплуатации КМ-2-20: −30 … +70 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Степень защиты оболочки | IP60 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM КМ-2-20 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у КМ-2-20?
N; другие исполнения — уточняйте при заказе.
Можно ли через КМ-2-20 разделить диапазоны обратно?
Да, КМ-2-20 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-2-20 отличается от гибридного комбайнера?
Фильтровая схема КМ-2-20 вносит доли децибела потерь (≤1,5 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
