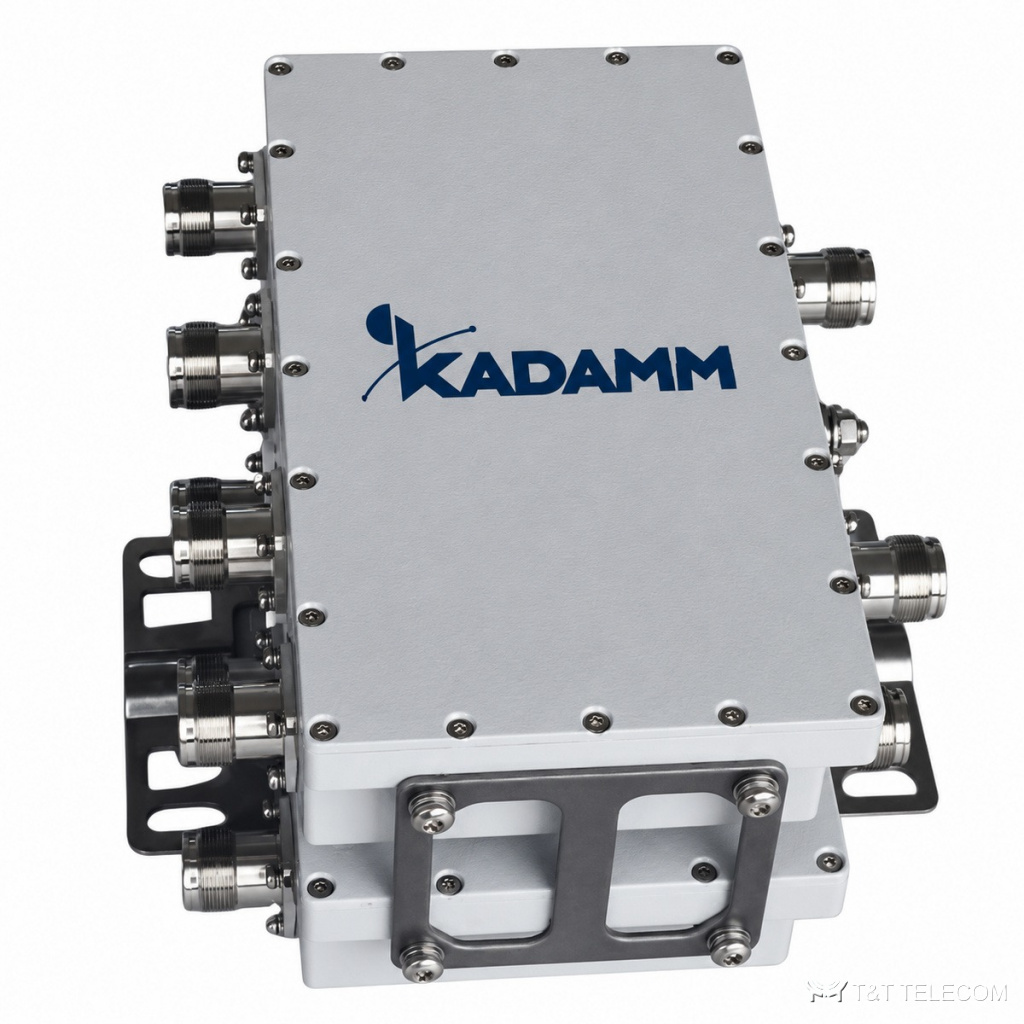

KADAMM КМ-2-19 — фильтр-комбайнер для полос 1695–1780 / 2110–2360 / 1850–1990 МГц. Внутри КМ-2-19 — полосовые фильтры на каждый диапазон и общая согласующая цепь: так несколько систем работают через одну антенну. Параметры КМ-2-19 коротко: потери ≤0,4 дБ; развязка ≥40 дБ в каждой полосе; PIM3 ≤−160 дБн при 2×43 дБм; мощность 100 Вт средняя на порт; разъёмы 4.3-10.
Где применяют
- Сокращение числа фидеров на мачте: КМ-2-19 объединяет диапазоны у подножия и разделяет их у антенны.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 1695–1780 и 2110–2360 + 1850–1990 МГц |
| Вносимые потери | ≤0,4 дБ |
| Развязка между портами | ≥40 дБ в каждой полосе |
| Возвратные потери | ≥20 дБ |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 100 Вт средняя на порт |
| Волновое сопротивление | 50 Ом |
| DC | проход по всем портам |
| Грозозащита | IEC 61000-4-5, уровень 4 (5 кА, 8/20 мкс) |
| Разъёмы | розетка 4.3-10 |
| Рабочая температура | −40 … +65 °C |
| Масса | 2,5 кг |
Исполнения и артикулы для заказа
| Артикул | Порты | Потери | Развязка | ИМ3 | Мощность |
|---|---|---|---|---|---|
| KADAMM КМ-2-19 | 1695–1780 и 2110–2360 + 1850–1990 МГц | ≤0,4 дБ | ≥40 дБ | ≤−160 дБн | 100 Вт |
На что смотреть при выборе
- Полосы КМ-2-19 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 1695–1780 / 2110–2360 / 1850–1990 МГц.
- Развязка между портами КМ-2-19 — ≥40 дБ в каждой полосе: передатчики разных диапазонов не мешают друг другу.
- Мощность на входах КМ-2-19 — не выше 100 Вт средняя на порт.
- В общих трактах операторов важен PIM3 — у КМ-2-19 он ≤−160 дБн при 2×43 дБм.
- Проход постоянного тока и AISG у КМ-2-19: проход по всем портам.
- Под разъёмы КМ-2-19 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации КМ-2-19: −40 … +65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM КМ-2-19 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли через КМ-2-19 разделить диапазоны обратно?
Да, КМ-2-19 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-2-19 отличается от гибридного комбайнера?
Фильтровая схема КМ-2-19 вносит доли децибела потерь (≤0,4 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Пройдёт ли через КМ-2-19 питание мачтового усилителя?
Проход постоянного тока и AISG: проход по всем портам.
