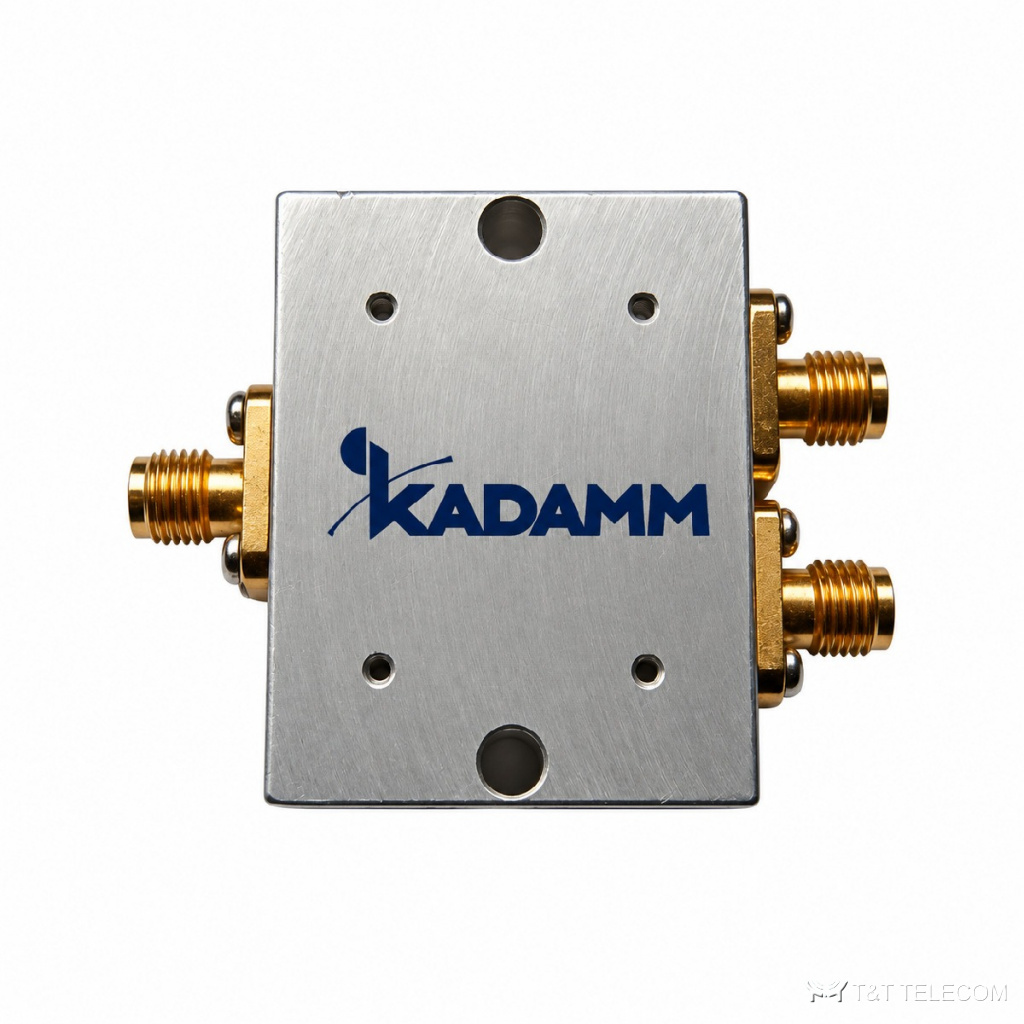

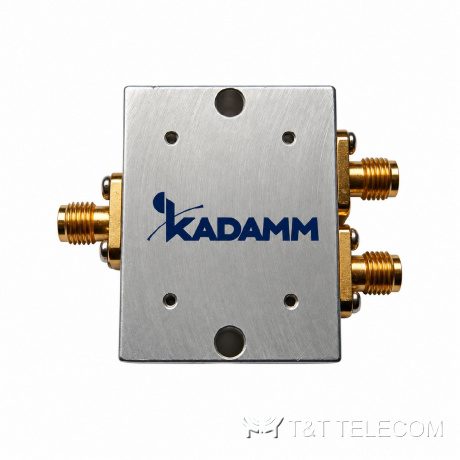

Фильтр-комбайнер двухдиапазонный KADAMM КМ-2-18 — 824–960 / 1700–2500 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-2-18 — фильтр-комбайнер на 824–960 / 1700–2500 МГц. КМ-2-18 пропускает каждую полосу в свой порт и объединяет их в общий фидер с малыми потерями и высокой развязкой между портами. Параметры КМ-2-18 коротко: потери ≤0,6 дБ; развязка ≥30 дБ; мощность 20 Вт; разъёмы SMA.
Область применения
- Диапазоны КМ-2-18 подходят для: GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
- Системы DAS и ретрансляторы: КМ-2-18 сводит сигналы разных стандартов перед распределительной сетью.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 824–960 + 1700–2500 МГц |
| Вносимые потери | ≤0,6 дБ |
| Развязка между портами | ≥30 дБ |
| КСВН | ≤1,2 |
| Мощность | 20 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка SMA |
| Габариты | 50×40×15 мм |
| Масса | 0,05 кг |
| Рабочая температура | −30 … +60 °C |
Подбор под проект
- Сверьте частоты операторов с полосами КМ-2-18 (824–960 / 1700–2500 МГц): сигнал вне полосы будет подавлен фильтром.
- Развязка между портами КМ-2-18 — ≥30 дБ: передатчики разных диапазонов не мешают друг другу.
- Допустимая мощность КМ-2-18 — 20 Вт; для нескольких несущих считают сумму.
- Разъёмы КМ-2-18 — SMA; кабельные сборки подбирают под них заранее.
- Температура эксплуатации КМ-2-18: −30 … +60 °C.
Поставка и документы
Поставляем KADAMM КМ-2-18 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли через КМ-2-18 разделить диапазоны обратно?
Да, КМ-2-18 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-2-18 отличается от гибридного комбайнера?
Фильтровая схема КМ-2-18 вносит доли децибела потерь (≤0,6 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Какие разъёмы у КМ-2-18?
Sma; другие исполнения — уточняйте при заказе.
