Фильтр-комбайнер двухдиапазонный KADAMM КМ-2-17 — 703–803 / 895–960 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

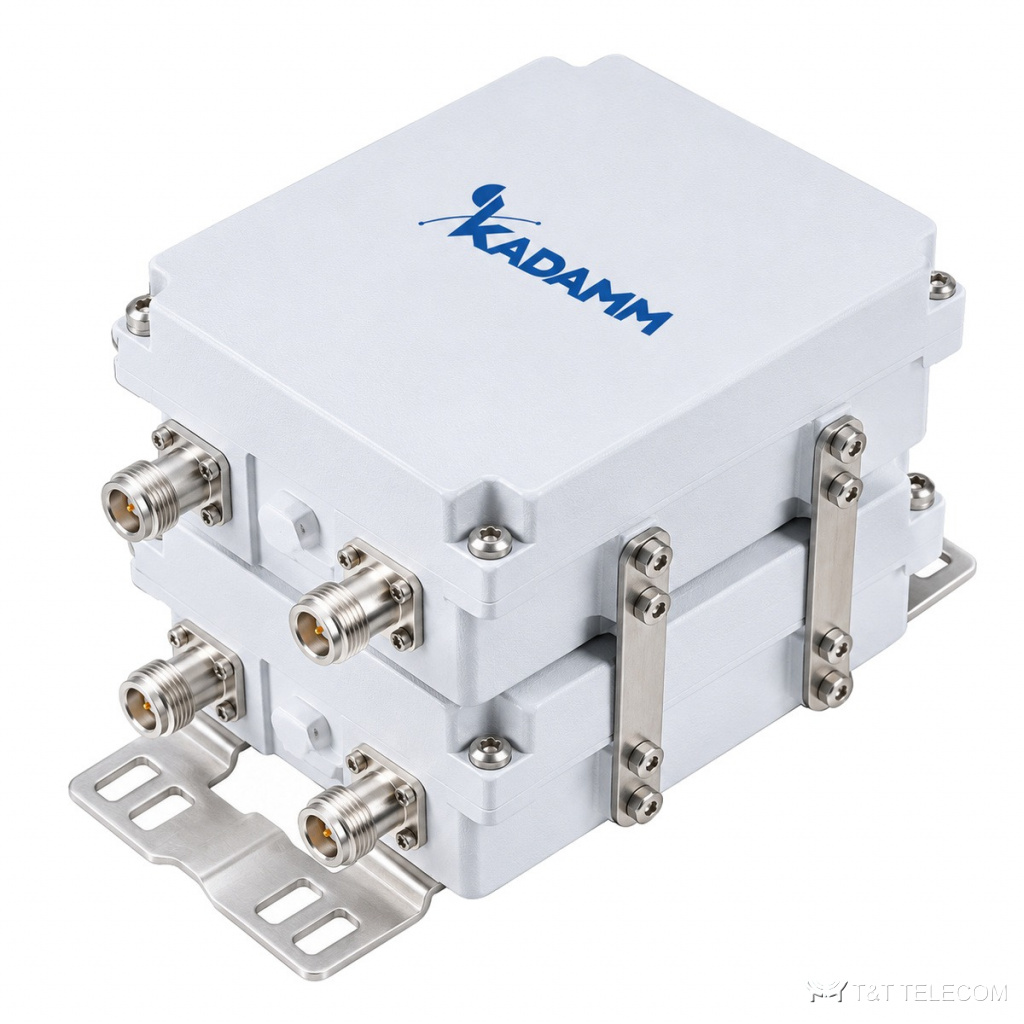

KADAMM КМ-2-17: фильтр-комбайнер, полосы 703–803 / 895–960 МГц. Задача КМ-2-17 — свести сигналы разных диапазонов в один кабель или одну антенну, не теряя мощность на деление, как у гибридного комбайнера. Основное по КМ-2-17: потери ≤0,3 дБ; развязка ≥50 дБ; PIM3 ≤−160 дБн; мощность ≤200 / — Вт; разъёмы 4.3-10; IP65.
Для каких систем подходит
- Системы DAS и ретрансляторы: КМ-2-17 сводит сигналы разных стандартов перед распределительной сетью.
- Монтаж КМ-2-17 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 703–803 + 895–960 МГц |
| Вносимые потери | ≤0,3 дБ |
| Развязка между портами | ≥50 дБ |
| Возвратные потери | ≥19 дБ (КСВН 1,25) |
| PIM3 | ≤−160 dBc |
| Средняя / пиковая мощность | ≤200 / — Вт |
| DC/AISG | проход |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Габариты (одиночный) | 129×103×110 мм |
| Вес (одиночный) | 2,5 кг |
| Сдвоенное исполнение | — |
| Грозозащита | 10 кА |
| Монтаж | настенный / внутрь шкафа |
| Температура эксплуатации | 0…+65 °C |
| Исполнение | IP65 |
На что смотреть при выборе
- Сверьте частоты операторов с полосами КМ-2-17 (703–803 / 895–960 МГц): сигнал вне полосы будет подавлен фильтром.
- Развязка между портами КМ-2-17 — ≥50 дБ: передатчики разных диапазонов не мешают друг другу.
- Мощность на входах КМ-2-17 — не выше ≤200 / — Вт.
- В общих трактах операторов важен PIM3 — у КМ-2-17 он ≤−160 дБн.
- Питание мачтовых усилителей и RET через КМ-2-17: проход.
- Разъёмы КМ-2-17 — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации КМ-2-17: 0…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 (мультиплексер на основе частотно-избирательных цепей) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM КМ-2-17 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли через КМ-2-17 разделить диапазоны обратно?
Да, КМ-2-17 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-2-17 отличается от гибридного комбайнера?
Фильтровая схема КМ-2-17 вносит доли децибела потерь (≤0,3 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Пройдёт ли через КМ-2-17 питание мачтового усилителя?
Проход постоянного тока и AISG: проход.
