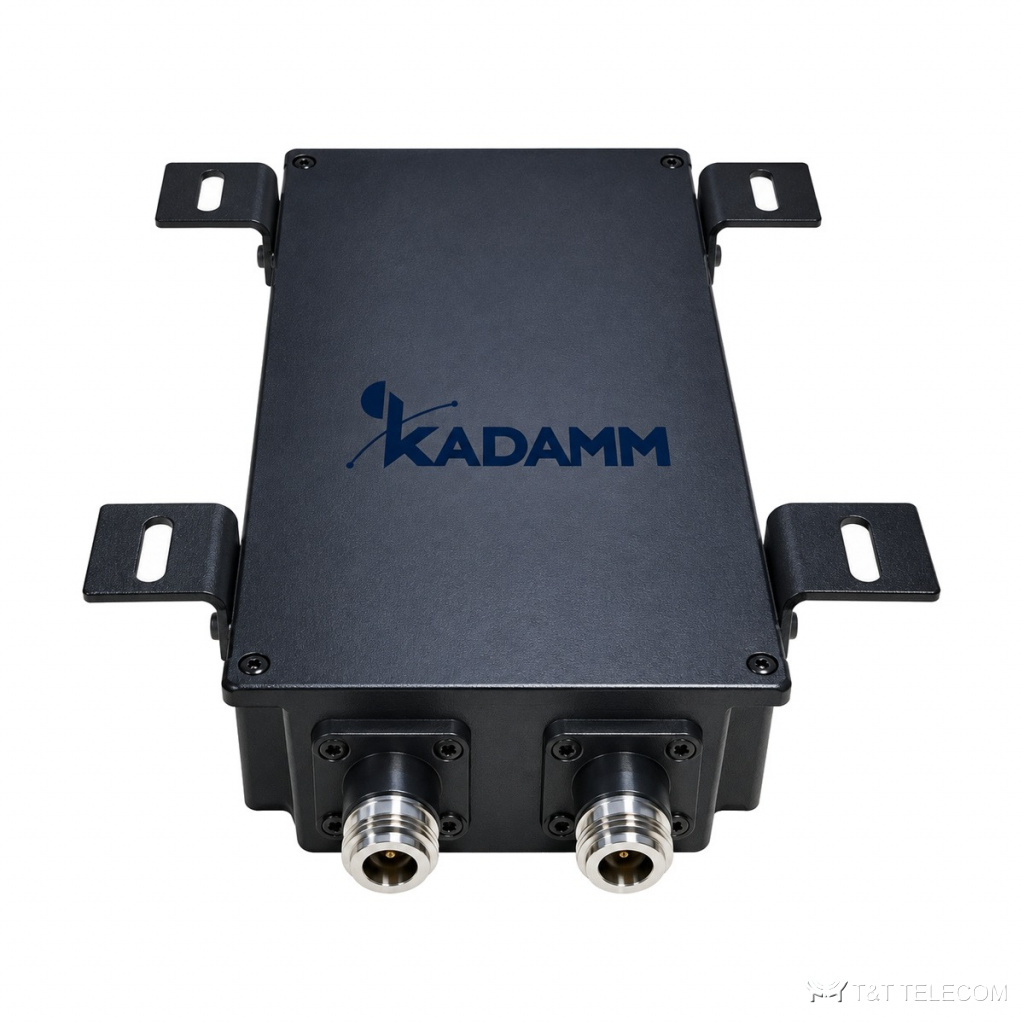

KADAMM MON-RF — система RFID-мониторинга пассивной DAS: блок мониторинга 840–845 МГц, комбайнер и RFID-метки, до 100 антенн

KADAMM MON-RF — система RFID-мониторинга пассивной DAS: блок мониторинга 840–845 МГц, комбайнер и RFID-метки, до 100 антенн
Репитеры сотовой связи и малые соты
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM MON-RF — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM MON-RF — система RFID-мониторинга пассивной DAS. Блок мониторинга передаёт сигнал опроса в полосе 840–845 МГц в ту же кабельную сеть, что и сигнал операторов; RFID-метка MON-RF-М на каждой антенне отвечает, и по ответам видно состояние антенн и линий. Комбайнер MON-RF-КМ вводит сигнал опроса в тракт: полосы операторов 800–835, 870–960, 1710–2700 и 3400–3700 МГц плюс порт мониторинга 844–846 МГц.

Устройство и принцип работы

MON-RF опрашивает метки на антеннах пассивной DAS по выделенной частоте через ту же кабельную сеть и показывает, какие ветви системы работают. Рабочая полоса MON-RF — 840–845 МГц.

Где применяют

  • Пассивные DAS торговых и офисных центров, где неисправную антенну или обрыв кабеля иначе ищут обходом объекта.
  • Контроль системы покрытия в реальном времени: неисправные антенны и линии видны в системе управления.
  • Учёт оборудования DAS по данным меток.
  • Контроль работоспособности пассивной DAS в зданиях и тоннелях — MON-RF.

Технические характеристики

ПараметрЗначение
Блок мониторинга MON-RF: рабочая полоса840–845 МГц
Блок мониторинга: максимальная выходная мощность2 × 33 дБм
Блок мониторинга: диапазон измерения36–38 дБ
Блок мониторинга: антенн на блокдо 100
Комбайнер MON-RF-КМ: полосы800–835 / 870–960 / 1710–2700 / 3400–3700 МГц; порт мониторинга 844–846 МГц
Комбайнер: вносимые потери≤1,0 дБ (800–835 МГц); ≤0,6 дБ (870–960, 1710–2700, 3400–3700 МГц); ≤1,3 дБ (844–846 МГц)
Комбайнер: КСВН, мощность, разъёмыуточняйте у менеджера
Метка MON-RF-М: рабочая полоса840–845 МГц
Метка: чувствительность приёма≥−15 дБм
Полоса опроса для сетей РФуточняйте у менеджера

Исполнения

АртикулИзделиеПримечание
KADAMM MON-RFблок мониторинга840–845 МГц, 2 × 33 дБм, до 100 антенн
KADAMM MON-RF-КМкомбайнер800–835 / 870–960 / 1710–2700 / 3400–3700 МГц + порт 844–846 МГц
KADAMM MON-RF-МRFID-метка840–845 МГц, 50 × 34 × 0,5 мм, без батареи

Механика и условия эксплуатации

ПараметрЗначение
Блок мониторингаобъём не более 10 л, масса не более 5 кг
Метка50 × 34 × 0,5 мм, без батареи и внешнего питания, на клеевой основе
Комбайнер: габариты, массауточняйте у менеджера
Питание блока мониторинга, температурауточняйте у менеджера

Как подобрать MON-RF

  • Один блок мониторинга опрашивает до 100 антенн — по числу антенн считают количество блоков.
  • Метка MON-RF-М — без батареи и внешнего питания, клеится на антенну; нужна по одной на каждую контролируемую антенну.
  • Комбайнер MON-RF-КМ ставят в тракт там, где сигнал опроса вводится в кабельную сеть; полосы операторов сверяют с его портами.

Поставка

Подберём исполнение KADAMM MON-RF под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
