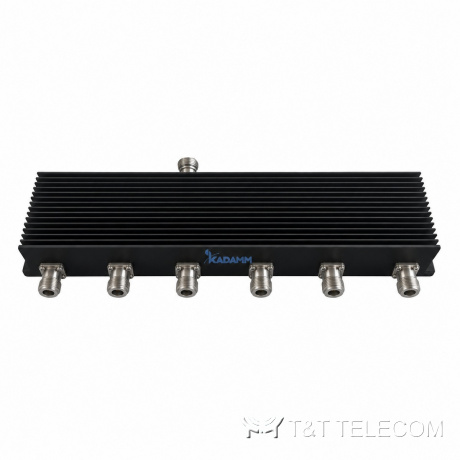

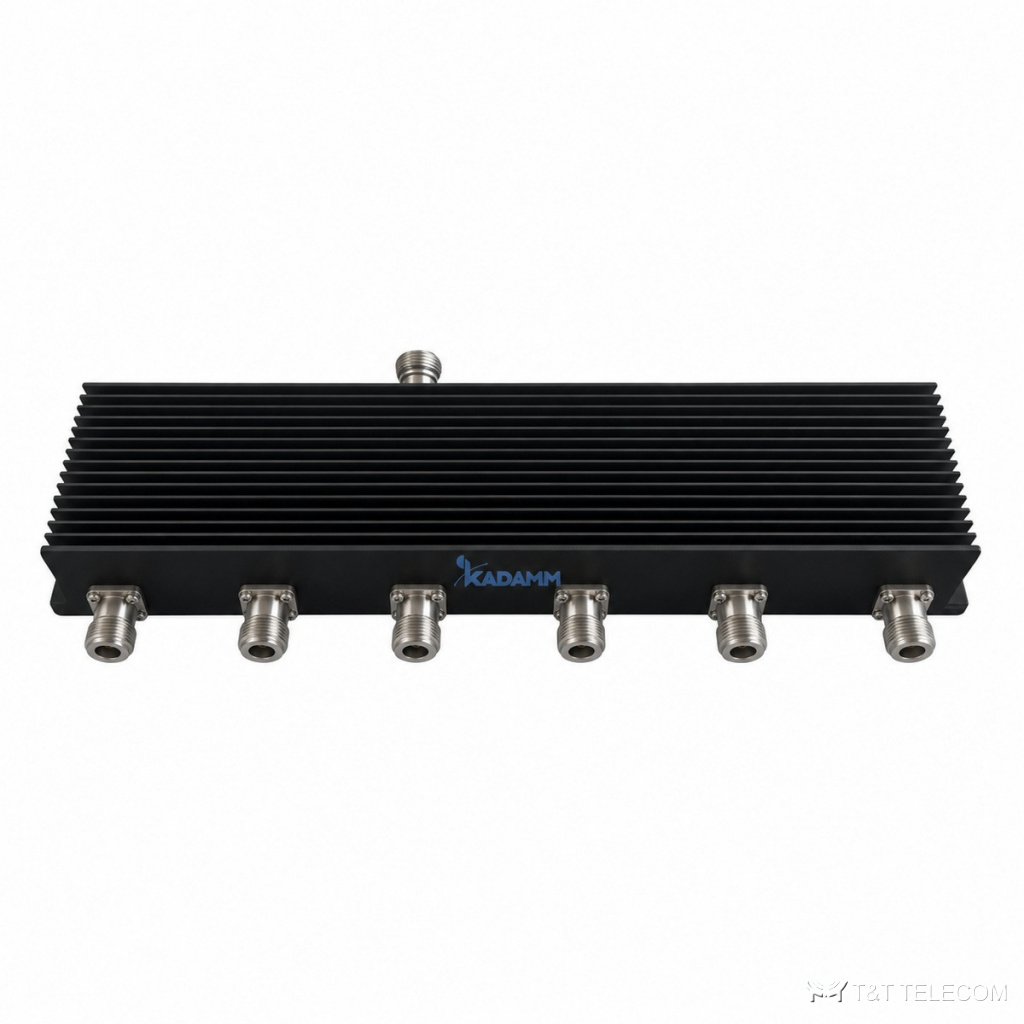

Гибридный комбайнер KADAMM ГМ-6х1-148/174-N — 6×1, 148–174 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ГМ-6х1-148/174-N: гибридный комбайнер конфигурации 6 входов × 1 выход, рабочая полоса 148–174 МГц. ГМ-6х1-148/174-N сводит несущие одного или разных диапазонов в общий фидер без частотной настройки: любые сигналы внутри полосы проходят с потерями около 3 дБ. Основное по ГМ-6х1-148/174-N: развязка ≥20 дБ; мощность 100 Вт средняя; разъёмы N.
Область применения
- Мультиоператорные системы в зданиях: ГМ-6х1-148/174-N сводит сигналы базовых станций перед распределительной сетью.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 148–174 МГц |
| Конфигурация | 6 входов × 1 выход |
| Деление мощности | 9,0 ± 1,5 дБ |
| Развязка портов | ≥20 дБ |
| КСВН | ≤1,30 |
| Мощность | 100 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −25 … +75 °C |
| Масса | 3 кг |
Артикулы серии
| Артикул | Конфигурация | Деление | Развязка | КСВН | Мощность | Масса |
|---|---|---|---|---|---|---|
| KADAMM ГМ-6х1-148/174-N | 6х1 | 9,0 ± 1,5 дБ | ≥20 дБ | ≤1,30 | 100 Вт | 3 кг |
На что смотреть при выборе
- Закладывайте в расчёт уровня около 3 дБ потерь ГМ-6х1-148/174-N на ступень — гибридная схема делит мощность поровну.
- Развязка входов ГМ-6х1-148/174-N — ≥20 дБ: соседний передатчик не нагружает выход другого.
- Мощность на входах ГМ-6х1-148/174-N — не выше 100 Вт средняя.
- Под разъёмы ГМ-6х1-148/174-N (N) готовят джамперы того же типа.
- Температура эксплуатации ГМ-6х1-148/174-N: −25 … +75 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Мост гибридный коаксиальный (сумматор) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ГМ-6х1-148/174-N под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что делать с неиспользуемым выходом ГМ-6х1-148/174-N?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (100 Вт средняя), с низким PIM для общих трактов.
Какие разъёмы у ГМ-6х1-148/174-N?
N; другие исполнения — уточняйте при заказе.
Чем ГМ-6х1-148/174-N отличается от фильтр-комбайнера?
ГМ-6х1-148/174-N объединяет любые частоты внутри 148–174 МГц, но с потерями около 3 дБ на ступень. Фильтр-комбайнер теряет доли децибела, зато требует, чтобы сигналы лежали в разных заранее заданных полосах.
