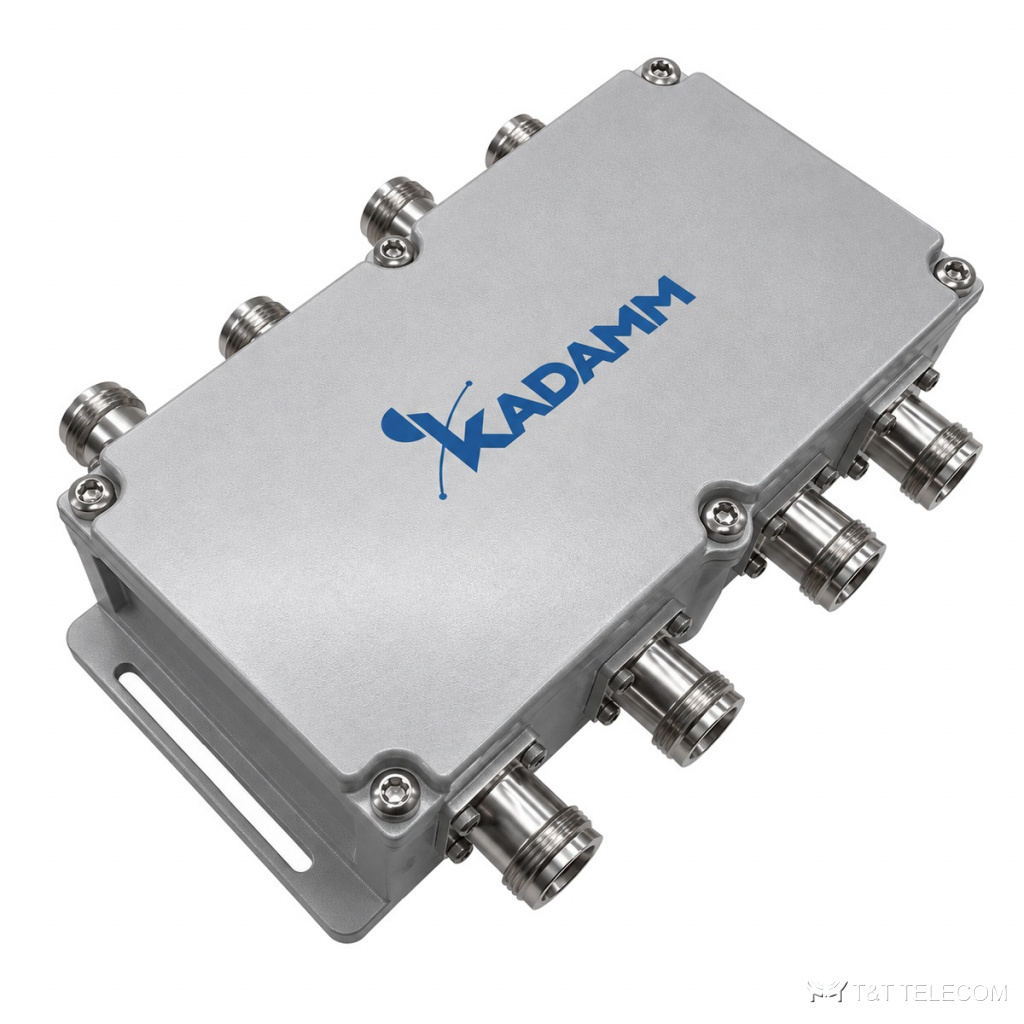

KADAMM ГМ-4х4-790/3800 — гибридный комбайнер (квадратурный мост 3 дБ) конфигурации 4 входа / 4 выхода для полосы 790–3800 МГц. ГМ-4х4-790/3800 сводит несущие одного или разных диапазонов в общий фидер без частотной настройки: любые сигналы внутри полосы проходят с потерями около 3 дБ. Основное по ГМ-4х4-790/3800: развязка ≥20 дБ; PIM3 ≤−160 дБн при 2×43 дБм; мощность 300 Вт; разъёмы 4.3-10; IP65, помещение и улица.
Для каких систем подходит
- Через ГМ-4х4-790/3800 проходят GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Объединение несущих нескольких операторов в общий тракт DAS: ГМ-4х4-790/3800 выравнивает уровни и даёт два равноценных выхода.
- Наружная установка: исполнение ГМ-4х4-790/3800 — IP65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 790–3800 МГц |
| Переходное ослабление | 6,1±1,4 (типовое 6±0,7 дБ) |
| Развязка портов | ≥20 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −40 … +65 °C |
| Исполнение | IP65, помещение и улица |
| Относительная влажность | 5–95% |
| Масса | 2,1 кг |
На что смотреть при выборе
- Закладывайте в расчёт уровня около 3 дБ потерь ГМ-4х4-790/3800 на ступень — гибридная схема делит мощность поровну.
- Развязка входов ГМ-4х4-790/3800 — ≥20 дБ: соседний передатчик не нагружает выход другого.
- Допустимая мощность ГМ-4х4-790/3800 — 300 Вт; для нескольких несущих считают сумму.
- Интермодуляция ГМ-4х4-790/3800: PIM3 ≤−160 дБн при 2×43 дБм.
- Разъёмы ГМ-4х4-790/3800 — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ГМ-4х4-790/3800: −40 … +65 °C.
Поставка и документы
Подберём KADAMM ГМ-4х4-790/3800 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Чем ГМ-4х4-790/3800 отличается от фильтр-комбайнера?
ГМ-4х4-790/3800 объединяет любые частоты внутри 790–3800 МГц, но с потерями около 3 дБ на ступень. Фильтр-комбайнер теряет доли децибела, зато требует, чтобы сигналы лежали в разных заранее заданных полосах.
Что делать с неиспользуемым выходом ГМ-4х4-790/3800?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (300 Вт), с низким PIM для общих трактов.
Какие разъёмы у ГМ-4х4-790/3800?
4.3-10; другие исполнения — уточняйте при заказе.
