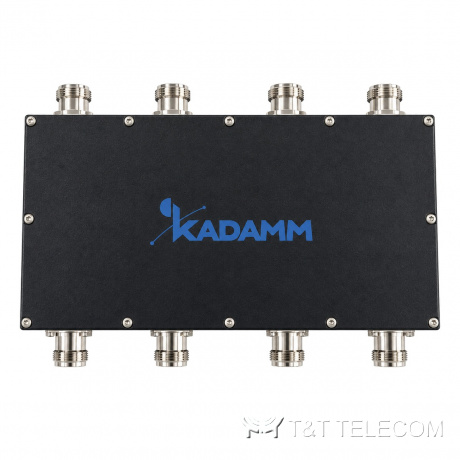

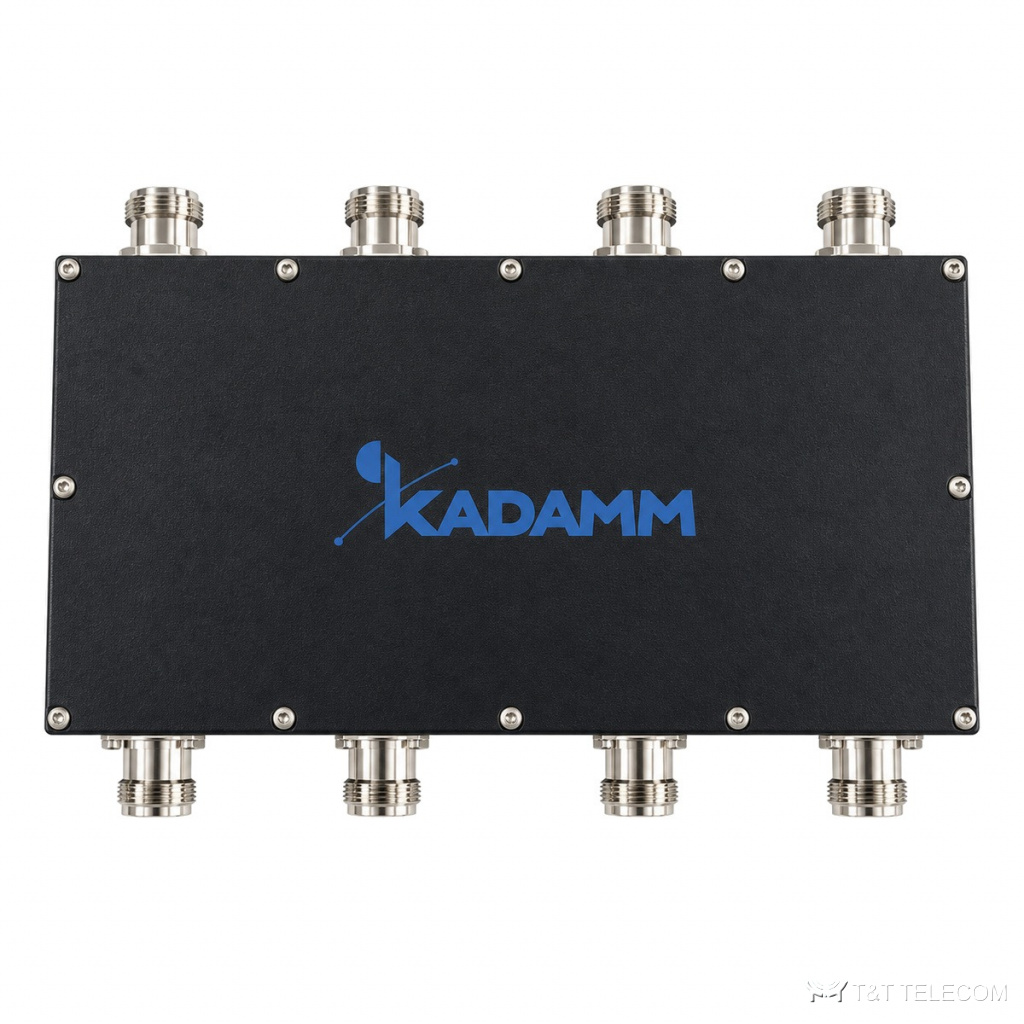

Гибридный комбайнер KADAMM ГМ-4х4-790/2700 — 4×4, 790–2700 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ГМ-4х4-790/2700 — гибридный комбайнер (квадратурный мост 3 дБ) конфигурации 4 входа / 4 выхода для полосы 790–2700 МГц. Через ГМ-4х4-790/2700 объединяют передатчики операторов или несущие одной базовой станции, когда их частоты близки или совпадают по диапазону. Параметры ГМ-4х4-790/2700 коротко: развязка ≥23 дБ; PIM3 ≤−160 дБн при 2×43 дБм; мощность 200 Вт; разъёмы 4.3-10; IP65, помещение и улица.
Для каких систем подходит
- Полосы ГМ-4х4-790/2700 охватывают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Объединение несущих нескольких операторов в общий тракт DAS: ГМ-4х4-790/2700 выравнивает уровни и даёт два равноценных выхода.
- Наружная установка: исполнение ГМ-4х4-790/2700 — IP65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 790–2700 МГц |
| Переходное ослабление | 6±0,9 (типовое 6±0,7 дБ) |
| Развязка портов | ≥23 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −30 … +65 °C |
| Исполнение | IP65, помещение и улица |
| Относительная влажность | 5–95% |
| Габариты | 250×115×51 мм |
| Масса | 2,10 кг |
На что смотреть при выборе
- Потери ГМ-4х4-790/2700 на каждом пути — около 3 дБ на ступень деления: это плата за объединение любых частот без фильтров.
- Развязка входов ГМ-4х4-790/2700 — ≥23 дБ: соседний передатчик не нагружает выход другого.
- Допустимая мощность ГМ-4х4-790/2700 — 200 Вт; для нескольких несущих считают сумму.
- Интермодуляция ГМ-4х4-790/2700: PIM3 ≤−160 дБн при 2×43 дБм.
- Разъёмы ГМ-4х4-790/2700 — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ГМ-4х4-790/2700: −30 … +65 °C.
Поставка и документы
KADAMM ГМ-4х4-790/2700 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Чем ГМ-4х4-790/2700 отличается от фильтр-комбайнера?
ГМ-4х4-790/2700 объединяет любые частоты внутри 790–2700 МГц, но с потерями около 3 дБ на ступень. Фильтр-комбайнер теряет доли децибела, зато требует, чтобы сигналы лежали в разных заранее заданных полосах.
Что делать с неиспользуемым выходом ГМ-4х4-790/2700?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (200 Вт), с низким PIM для общих трактов.
Какие разъёмы у ГМ-4х4-790/2700?
4.3-10; другие исполнения — уточняйте при заказе.
