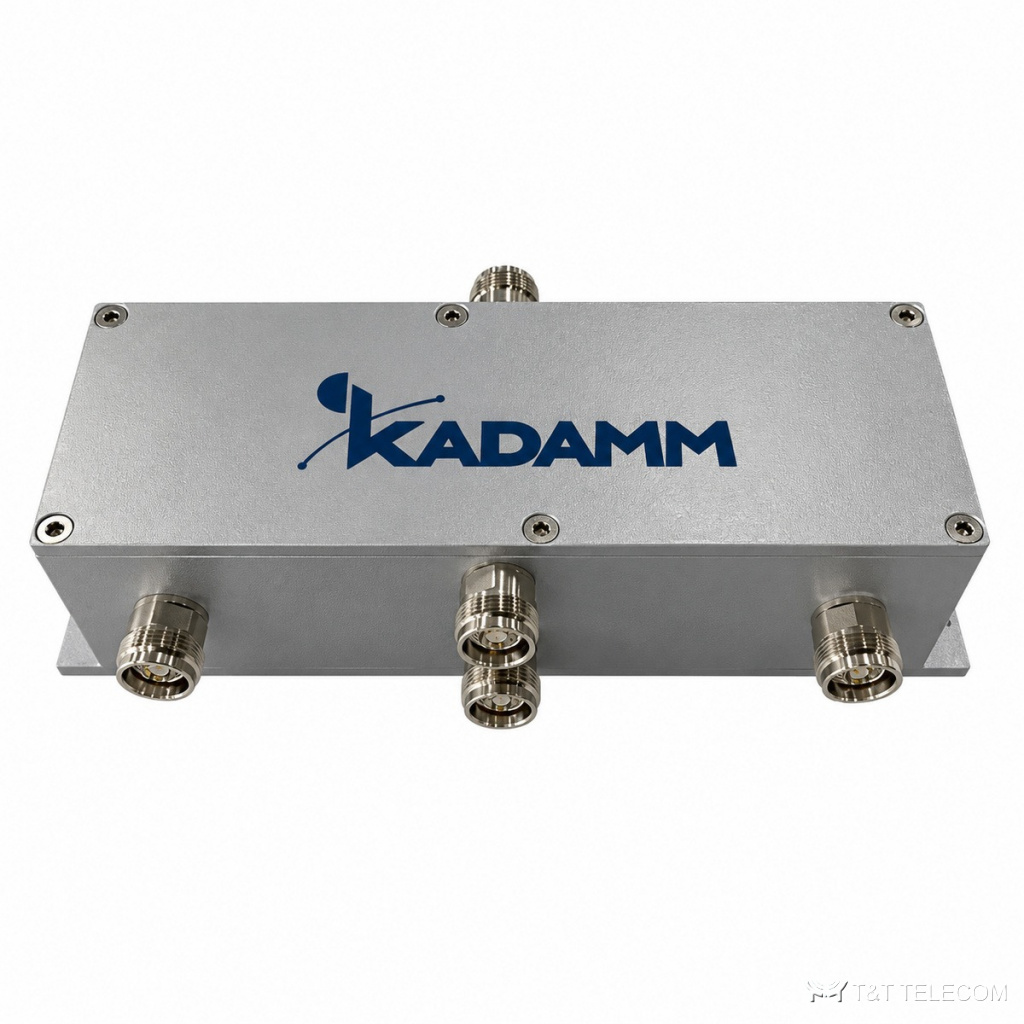

Гибридный комбайнер KADAMM ГМ-4х4-698/6000-43-500 — 4×4, 698–6000 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ГМ-4х4-698/6000-43-500: гибридный комбайнер конфигурации 4 входа × 4 выхода, рабочая полоса 698–6000 МГц. ГМ-4х4-698/6000-43-500 сводит несущие одного или разных диапазонов в общий фидер без частотной настройки: любые сигналы внутри полосы проходят с потерями около 3 дБ. Ключевые данные ГМ-4х4-698/6000-43-500: потери 6,2 ± 2,5 дБ; развязка ≥18 дБ; PIM3 ≤−160 дБн при 2×43 дБм в полосе 698–2700 МГц; мощность 500 Вт средняя на вход; разъёмы 4.3-10.
Для каких систем подходит
- Через ГМ-4х4-698/6000-43-500 проходят LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), 5G NR 3,8–4,2 ГГц, Wi-Fi 5 ГГц, LTE-3500 / 5G 3,3–3,8 ГГц.
- Мультиоператорные системы в зданиях: ГМ-4х4-698/6000-43-500 сводит сигналы базовых станций перед распределительной сетью.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–6000 МГц |
| Конфигурация | 4 входа × 4 выхода |
| Вносимые потери с учётом деления | 6,2 ± 2,5 дБ |
| Развязка портов | ≥18 дБ |
| КСВН | ≤1,50 |
| PIM3 | ≤−160 дБн при 2×43 дБм в полосе 698–2700 МГц |
| Мощность | 500 Вт средняя на вход |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка 4.3-10 |
| Рабочая температура | −40 … +75 °C |
Состав серии
| Артикул | Конфигурация | Деление | Развязка | КСВН | ИМ3 | Мощность |
|---|---|---|---|---|---|---|
| KADAMM ГМ-4х4-698/6000-43-500 | 4х4 | 6,2 ± 2,5 дБ с учётом деления | ≥18 дБ | ≤1,50 | ≤−160 дБн | 500 Вт |
На что смотреть при выборе
- Потери ГМ-4х4-698/6000-43-500 на каждом пути — около 3 дБ на ступень деления: это плата за объединение любых частот без фильтров.
- Развязка входов ГМ-4х4-698/6000-43-500 — ≥18 дБ: соседний передатчик не нагружает выход другого.
- Допустимая мощность ГМ-4х4-698/6000-43-500 — 500 Вт средняя на вход; для нескольких несущих считают сумму.
- Интермодуляция ГМ-4х4-698/6000-43-500: PIM3 ≤−160 дБн при 2×43 дБм в полосе 698–2700 МГц.
- Под разъёмы ГМ-4х4-698/6000-43-500 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации ГМ-4х4-698/6000-43-500: −40 … +75 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Мост гибридный коаксиальный (сумматор) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ГМ-4х4-698/6000-43-500 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что делать с неиспользуемым выходом ГМ-4х4-698/6000-43-500?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (500 Вт средняя на вход), с низким PIM для общих трактов.
Какие разъёмы у ГМ-4х4-698/6000-43-500?
4.3-10; другие исполнения — уточняйте при заказе.
Чем ГМ-4х4-698/6000-43-500 отличается от фильтр-комбайнера?
ГМ-4х4-698/6000-43-500 объединяет любые частоты внутри 698–6000 МГц, но с потерями около 3 дБ на ступень. Фильтр-комбайнер теряет доли децибела, зато требует, чтобы сигналы лежали в разных заранее заданных полосах.
