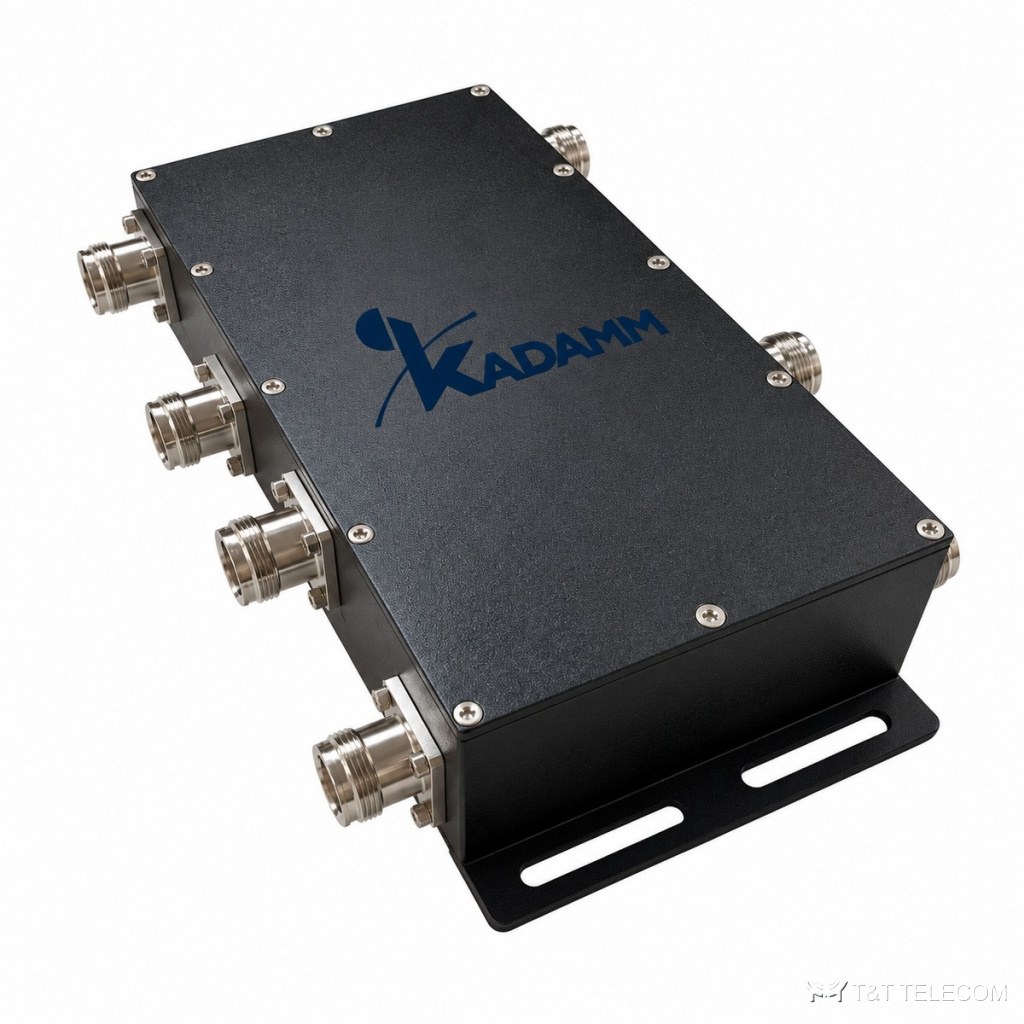

KADAMM ГМ-4х4-698/4000-43-500 — гибридный сумматор конфигурации 4 входа × 4 выхода на 698–4000 МГц. В отличие от фильтр-комбайнера, ГМ-4х4-698/4000-43-500 не требует, чтобы сигналы лежали в разных полосах: он объединяет любые несущие внутри 698–4000 МГц. Ключевые данные ГМ-4х4-698/4000-43-500: потери ≤7,5 дБ; развязка ≥20 дБ; PIM3 ≤−160 дБн при 2×43 дБм; мощность 500 Вт средняя на вход; разъёмы 4.3-10.
Для каких систем подходит
- Через ГМ-4х4-698/4000-43-500 проходят LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Мультиоператорные системы в зданиях: ГМ-4х4-698/4000-43-500 сводит сигналы базовых станций перед распределительной сетью.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–4000 МГц |
| Конфигурация | 4 входа × 4 выхода |
| Вносимые потери с учётом деления | ≤7,5 дБ |
| Развязка портов | ≥20 дБ |
| КСВН | ≤1,30 |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 500 Вт средняя на вход |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка 4.3-10 |
| Рабочая температура | −25 … +75 °C |
| Масса | 1,3 кг |
Артикулы серии
| Артикул | Конфигурация | Деление | Развязка | КСВН | ИМ3 | Мощность | Масса |
|---|---|---|---|---|---|---|---|
| KADAMM ГМ-4х4-698/4000-43-500 | 4х4 | ≤7,5 дБ с учётом деления | ≥20 дБ | ≤1,30 | ≤−160 дБн | 500 Вт | 1,3 кг |
На что смотреть при выборе
- Закладывайте в расчёт уровня около 3 дБ потерь ГМ-4х4-698/4000-43-500 на ступень — гибридная схема делит мощность поровну.
- Развязка входов ГМ-4х4-698/4000-43-500 — ≥20 дБ: соседний передатчик не нагружает выход другого.
- Мощность на входах ГМ-4х4-698/4000-43-500 — не выше 500 Вт средняя на вход.
- Интермодуляция ГМ-4х4-698/4000-43-500: PIM3 ≤−160 дБн при 2×43 дБм.
- Разъёмы ГМ-4х4-698/4000-43-500 — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ГМ-4х4-698/4000-43-500: −25 … +75 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Мост гибридный коаксиальный (сумматор) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ГМ-4х4-698/4000-43-500 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у ГМ-4х4-698/4000-43-500?
4.3-10; другие исполнения — уточняйте при заказе.
Чем ГМ-4х4-698/4000-43-500 отличается от фильтр-комбайнера?
ГМ-4х4-698/4000-43-500 объединяет любые частоты внутри 698–4000 МГц, но с потерями около 3 дБ на ступень. Фильтр-комбайнер теряет доли децибела, зато требует, чтобы сигналы лежали в разных заранее заданных полосах.
Что делать с неиспользуемым выходом ГМ-4х4-698/4000-43-500?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (500 Вт средняя на вход), с низким PIM для общих трактов.
