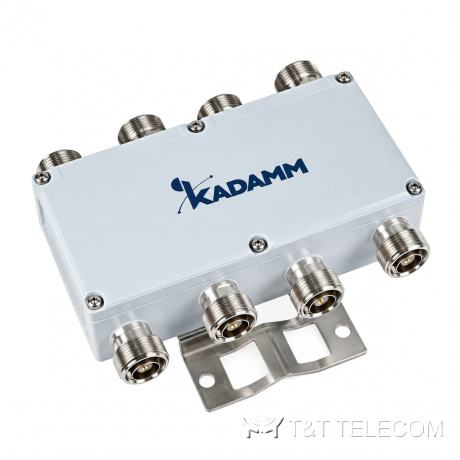

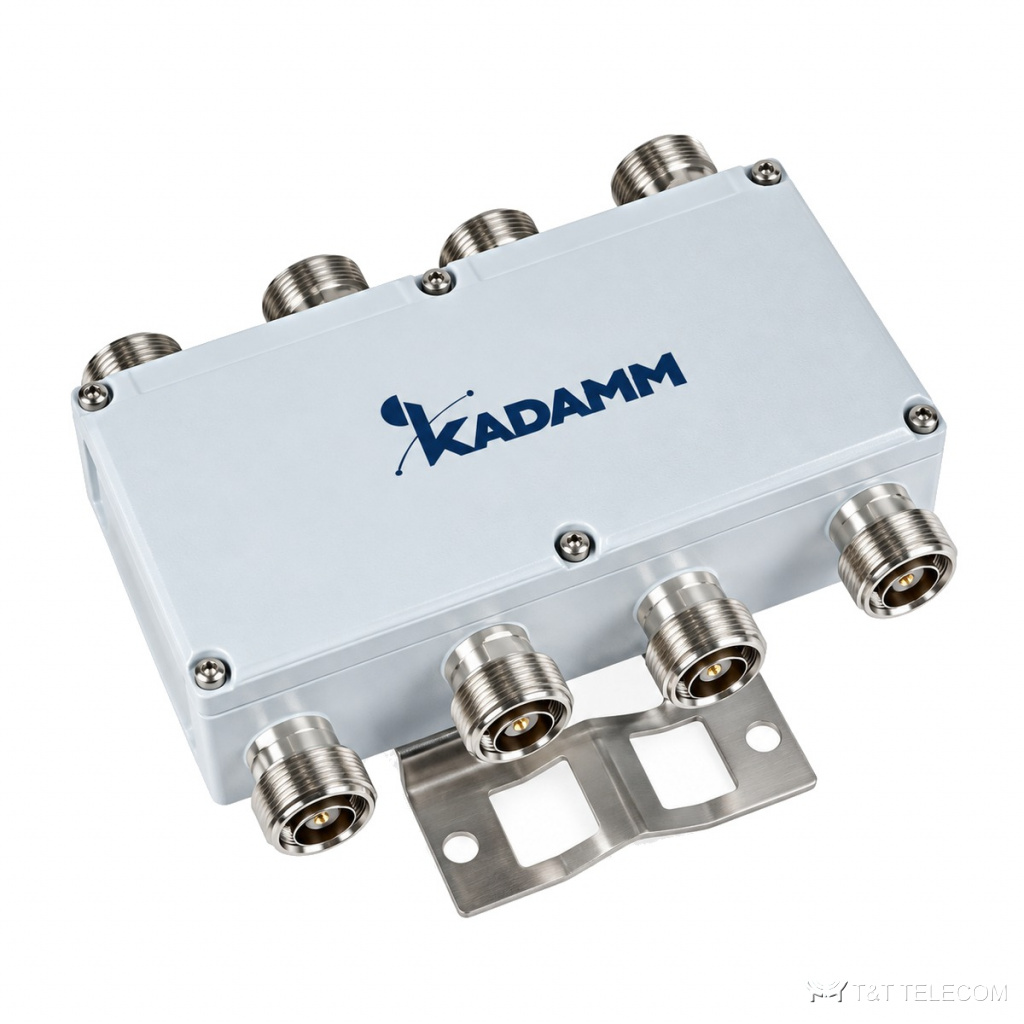

Гибридный комбайнер KADAMM ГМ-4х4-698/3800 — 4×4, 698–3800 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ГМ-4х4-698/3800 — гибридный сумматор конфигурации 4 входа / 4 выхода на 698–3800 МГц. Через ГМ-4х4-698/3800 объединяют передатчики операторов или несущие одной базовой станции, когда их частоты близки или совпадают по диапазону. Основное по ГМ-4х4-698/3800: развязка более 25 дБ; PIM3 ≤−160 дБн при 2×43 дБм; мощность 300 Вт (импульсная до 1500 Вт); разъёмы 4.3-10; IP65, помещение и улица.
Для каких систем подходит
- Через ГМ-4х4-698/3800 проходят LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Объединение несущих нескольких операторов в общий тракт DAS: ГМ-4х4-698/3800 выравнивает уровни и даёт два равноценных выхода.
- Монтаж ГМ-4х4-698/3800 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–3800 МГц |
| Конфигурация | 4 входа / 4 выхода |
| Переходное ослабление | 6±0,9 дБ (698–2700 МГц), 6±1,0 дБ (2700–3800 МГц) |
| Развязка портов | более 25 дБ |
| КСВН | менее 1,25 |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 300 Вт (импульсная до 1500 Вт) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Габариты | 229,8 × 97,8 × 66 мм (без разъёмов и кронштейна) |
| Размеры упаковки | 290 × 200 × 125 мм |
| Масса | 2,2 кг (с разъёмами и кронштейном) |
| Монтаж | На стену |
| Рабочая температура | −40 … +65 °C |
| Относительная влажность | ≤95% |
| Исполнение | IP65, помещение и улица |
На что смотреть при выборе
- Закладывайте в расчёт уровня около 3 дБ потерь ГМ-4х4-698/3800 на ступень — гибридная схема делит мощность поровну.
- Развязка входов ГМ-4х4-698/3800 — более 25 дБ: соседний передатчик не нагружает выход другого.
- Мощность на входах ГМ-4х4-698/3800 — не выше 300 Вт (импульсная до 1500 Вт).
- В общих трактах операторов важен PIM3 — у ГМ-4х4-698/3800 он ≤−160 дБн при 2×43 дБм.
- Разъёмы ГМ-4х4-698/3800 — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ГМ-4х4-698/3800: −40 … +65 °C.
Поставка и документы
Подберём KADAMM ГМ-4х4-698/3800 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у ГМ-4х4-698/3800?
4.3-10; другие исполнения — уточняйте при заказе.
Чем ГМ-4х4-698/3800 отличается от фильтр-комбайнера?
ГМ-4х4-698/3800 объединяет любые частоты внутри 698–3800 МГц, но с потерями около 3 дБ на ступень. Фильтр-комбайнер теряет доли децибела, зато требует, чтобы сигналы лежали в разных заранее заданных полосах.
Что делать с неиспользуемым выходом ГМ-4х4-698/3800?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (300 Вт (импульсная до 1500 Вт)), с низким PIM для общих трактов.
