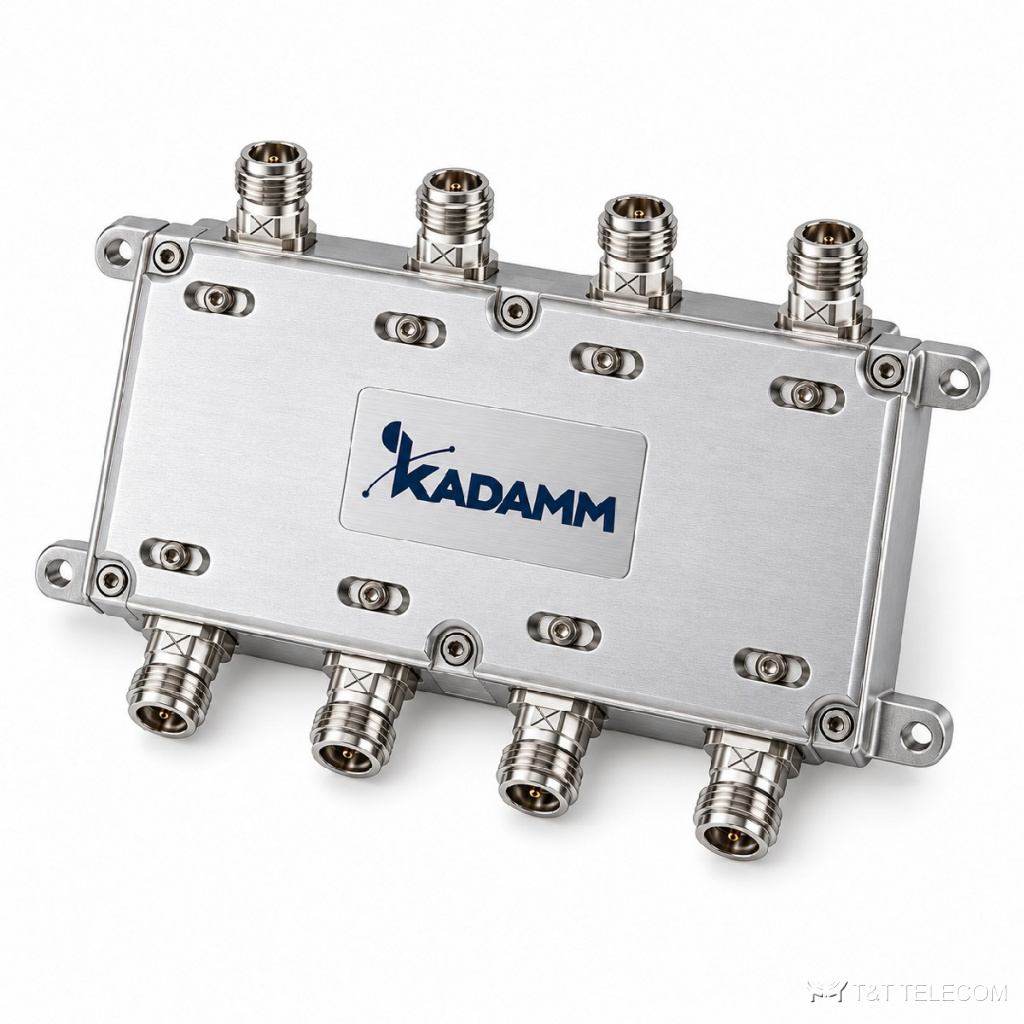

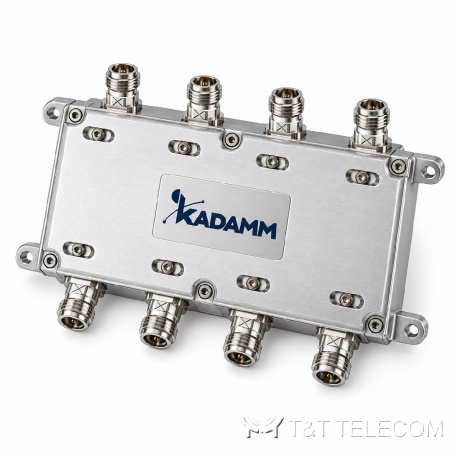

Гибридный комбайнер KADAMM ГМ-4х4-690/3800-43-500 — 4×4, 690–3800 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ГМ-4х4-690/3800-43-500 — гибридный комбайнер (квадратурный мост 3 дБ) конфигурации 4 входа / 4 выхода для полосы 690–3800 МГц. Через ГМ-4х4-690/3800-43-500 объединяют передатчики операторов или несущие одной базовой станции, когда их частоты близки или совпадают по диапазону. Ключевые данные ГМ-4х4-690/3800-43-500: потери ≤7 дБ; развязка ≥25 дБ; PIM3 ≤−155 дБн при 2×43 дБм; мощность 500 Вт; разъёмы 4.3-10; IP65, помещение и улица.
Область применения
- Полосы ГМ-4х4-690/3800-43-500 охватывают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Объединение несущих нескольких операторов в общий тракт DAS: ГМ-4х4-690/3800-43-500 выравнивает уровни и даёт два равноценных выхода.
- Монтаж ГМ-4х4-690/3800-43-500 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 690–3800 МГц |
| Конфигурация | 4 входа / 4 выхода |
| Вносимые потери | ≤7 дБ |
| Развязка портов | ≥25 дБ |
| КСВН | ≤1,25 (690–2700 МГц), ≤1,3 (2700–3800 МГц) |
| PIM3 | ≤−155 дБн при 2×43 дБм |
| Мощность | 500 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 8 × розетка 4.3-10 |
| Габариты | 197,8×97,8×66 мм |
| Масса | 2,2 кг |
| Рабочая температура | −25 … +60 °C |
| Исполнение | IP65, помещение и улица |
Подбор под проект
- Потери ГМ-4х4-690/3800-43-500 на каждом пути — около 3 дБ на ступень деления: это плата за объединение любых частот без фильтров.
- Развязка входов ГМ-4х4-690/3800-43-500 — ≥25 дБ: соседний передатчик не нагружает выход другого.
- Мощность на входах ГМ-4х4-690/3800-43-500 — не выше 500 Вт.
- Интермодуляция ГМ-4х4-690/3800-43-500: PIM3 ≤−155 дБн при 2×43 дБм.
- Под разъёмы ГМ-4х4-690/3800-43-500 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации ГМ-4х4-690/3800-43-500: −25 … +60 °C.
Поставка и документы
KADAMM ГМ-4х4-690/3800-43-500 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Чем ГМ-4х4-690/3800-43-500 отличается от фильтр-комбайнера?
ГМ-4х4-690/3800-43-500 объединяет любые частоты внутри 690–3800 МГц, но с потерями около 3 дБ на ступень. Фильтр-комбайнер теряет доли децибела, зато требует, чтобы сигналы лежали в разных заранее заданных полосах.
Что делать с неиспользуемым выходом ГМ-4х4-690/3800-43-500?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (500 Вт), с низким PIM для общих трактов.
Какие разъёмы у ГМ-4х4-690/3800-43-500?
4.3-10; другие исполнения — уточняйте при заказе.
