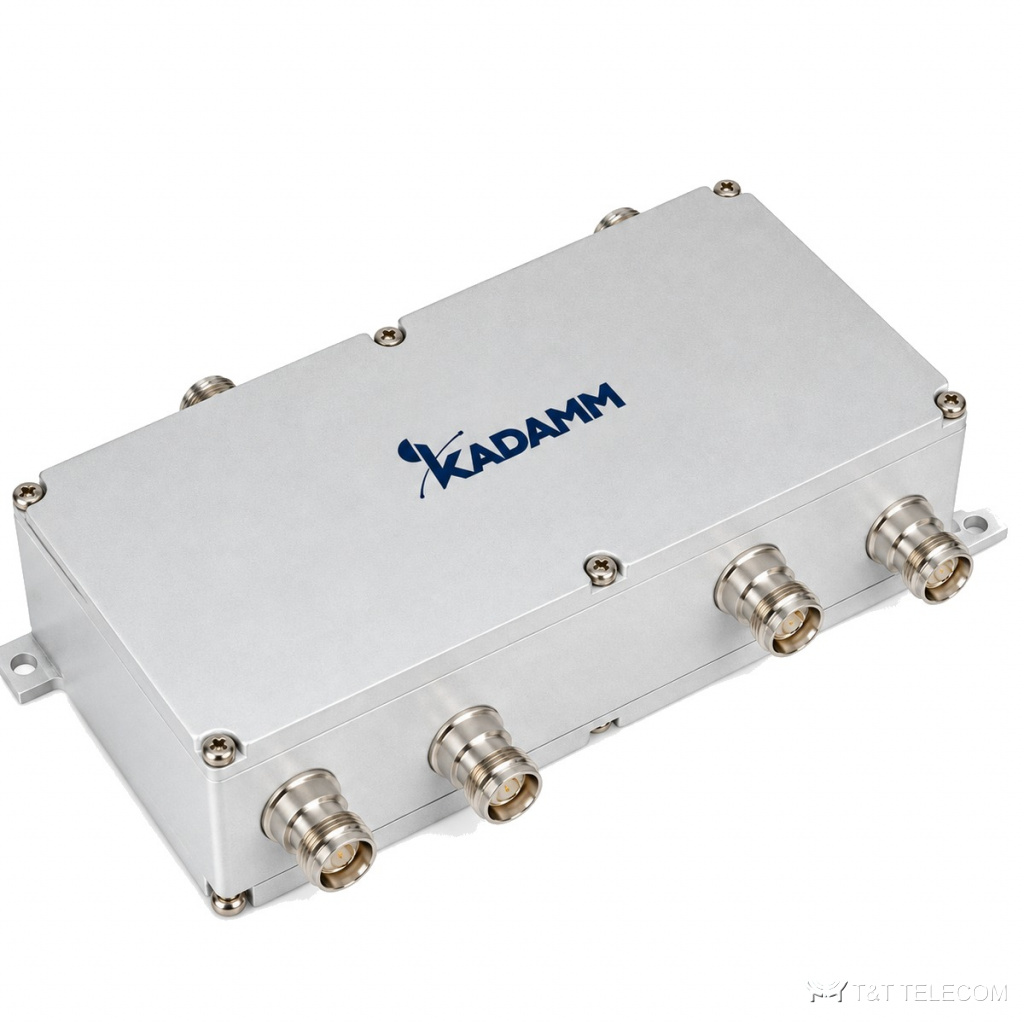

KADAMM ГМ-4х4-617/3800: гибридный комбайнер конфигурации 4 входа / 4 выхода, рабочая полоса 617–3800 МГц. ГМ-4х4-617/3800 сводит несущие одного или разных диапазонов в общий фидер без частотной настройки: любые сигналы внутри полосы проходят с потерями около 3 дБ. Ключевые данные ГМ-4х4-617/3800: потери 6,1±1,8 дБ; развязка >23 дБ; разъёмы 7-16 (DIN); IP65.
Область применения
- Диапазоны ГМ-4х4-617/3800 подходят для: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Мультиоператорные системы в зданиях: ГМ-4х4-617/3800 сводит сигналы базовых станций перед распределительной сетью.
- Монтаж ГМ-4х4-617/3800 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 617–3800 МГц |
| Конфигурация | 4 входа / 4 выхода |
| Деление мощности | 6 дБ |
| Вносимые потери | 6,1±1,8 дБ |
| Развязка входов | >23 дБ |
| КСВН | ≤1,25 |
| Волновое сопротивление | 50 Ом |
| Габариты | 229,8×97,8×66 мм |
| Монтаж | настенный, кронштейн |
| Температура эксплуатации | −25…+65 °C |
| Исполнение | IP65 |
Состав серии
| Артикул | Соединители | Мощность ср./пик | PIM3 | Вес |
|---|---|---|---|---|
| KADAMM ГМ-4х4-617/3800-716 | розетка 7-16 | 500 / 2000 Вт | −160 dBc | 2,3 кг |
На что смотреть при выборе
- Закладывайте в расчёт уровня около 3 дБ потерь ГМ-4х4-617/3800 на ступень — гибридная схема делит мощность поровну.
- Развязка входов ГМ-4х4-617/3800 — >23 дБ: соседний передатчик не нагружает выход другого.
- Разъёмы ГМ-4х4-617/3800 — 7-16 (DIN); кабельные сборки подбирают под них заранее.
- Температура эксплуатации ГМ-4х4-617/3800: −25…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Мост гибридный коаксиальный (сумматор) |
| Классификация | подгруппа Э, вид Э5 «Разветвители» по ГОСТ 15094-69 (мостовая схема с развязанными каналами) |
| Присоединительные размеры соединителей | 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ГМ-4х4-617/3800 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что делать с неиспользуемым выходом ГМ-4х4-617/3800?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей, с низким PIM для общих трактов.
Какие разъёмы у ГМ-4х4-617/3800?
7-16 (din); другие исполнения — уточняйте при заказе.
Чем ГМ-4х4-617/3800 отличается от фильтр-комбайнера?
ГМ-4х4-617/3800 объединяет любые частоты внутри 617–3800 МГц, но с потерями около 3 дБ на ступень. Фильтр-комбайнер теряет доли децибела, зато требует, чтобы сигналы лежали в разных заранее заданных полосах.
