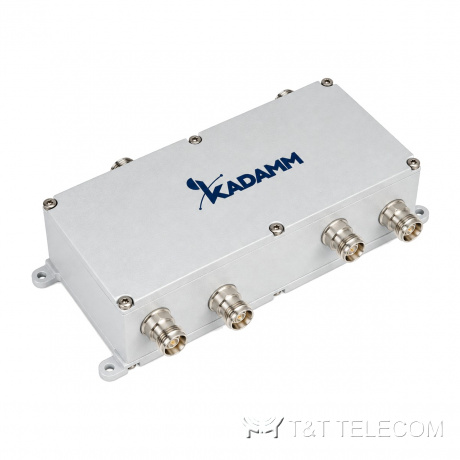

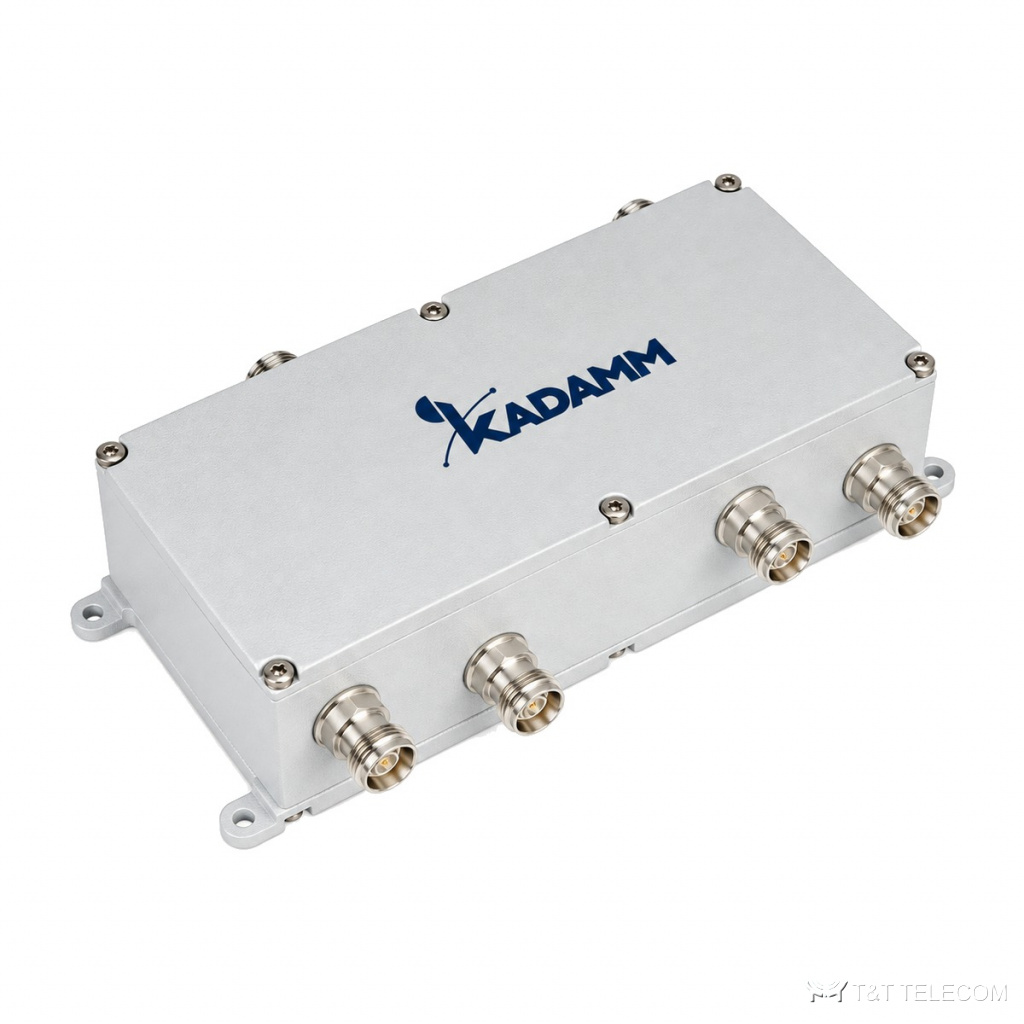

Гибридный комбайнер KADAMM ГМ-4х4-550/6000 — 4×4, 550–6000 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ГМ-4х4-550/6000 — гибридный сумматор конфигурации 4 входа / 4 выхода на 550–6000 МГц. ГМ-4х4-550/6000 сводит несущие одного или разных диапазонов в общий фидер без частотной настройки: любые сигналы внутри полосы проходят с потерями около 3 дБ. Ключевые данные ГМ-4х4-550/6000: развязка ≥23 дБ (550–3800 МГц), ≥20 дБ (3800–6000 МГц); PIM3 ≤−160 дБн при 2×43 дБм; мощность 300 Вт (импульсная до 1500 Вт); разъёмы 4.3-10; IP65, помещение и улица.
Область применения
- Полосы ГМ-4х4-550/6000 охватывают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), 5G NR 3,8–4,2 ГГц, Wi-Fi 5 ГГц, LTE-3500 / 5G 3,3–3,8 ГГц.
- Мультиоператорные системы в зданиях: ГМ-4х4-550/6000 сводит сигналы базовых станций перед распределительной сетью.
- Монтаж ГМ-4х4-550/6000 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 550–6000 МГц |
| Переходное ослабление | 6,1±2,0 дБ |
| Развязка портов | ≥23 дБ (550–3800 МГц), ≥20 дБ (3800–6000 МГц) |
| Обратные потери | ≤−18 дБ (550–3800 МГц), ≤−17 дБ (3800–6000 МГц) |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 300 Вт (импульсная до 1500 Вт) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Габариты | 272 × 110 × 66 мм |
| Масса | 2,4 кг |
| Монтаж | На стену |
| Рабочая температура | −40 … +65 °C |
| Относительная влажность | ≤95% |
| Исполнение | IP65, помещение и улица |
Подбор под проект
- Закладывайте в расчёт уровня около 3 дБ потерь ГМ-4х4-550/6000 на ступень — гибридная схема делит мощность поровну.
- Развязка входов ГМ-4х4-550/6000 — ≥23 дБ (550–3800 МГц), ≥20 дБ (3800–6000 МГц): соседний передатчик не нагружает выход другого.
- Допустимая мощность ГМ-4х4-550/6000 — 300 Вт (импульсная до 1500 Вт); для нескольких несущих считают сумму.
- В общих трактах операторов важен PIM3 — у ГМ-4х4-550/6000 он ≤−160 дБн при 2×43 дБм.
- Разъёмы ГМ-4х4-550/6000 — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ГМ-4х4-550/6000: −40 … +65 °C.
Поставка и документы
Подберём KADAMM ГМ-4х4-550/6000 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у ГМ-4х4-550/6000?
4.3-10; другие исполнения — уточняйте при заказе.
Чем ГМ-4х4-550/6000 отличается от фильтр-комбайнера?
ГМ-4х4-550/6000 объединяет любые частоты внутри 550–6000 МГц, но с потерями около 3 дБ на ступень. Фильтр-комбайнер теряет доли децибела, зато требует, чтобы сигналы лежали в разных заранее заданных полосах.
Что делать с неиспользуемым выходом ГМ-4х4-550/6000?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (300 Вт (импульсная до 1500 Вт)), с низким PIM для общих трактов.
