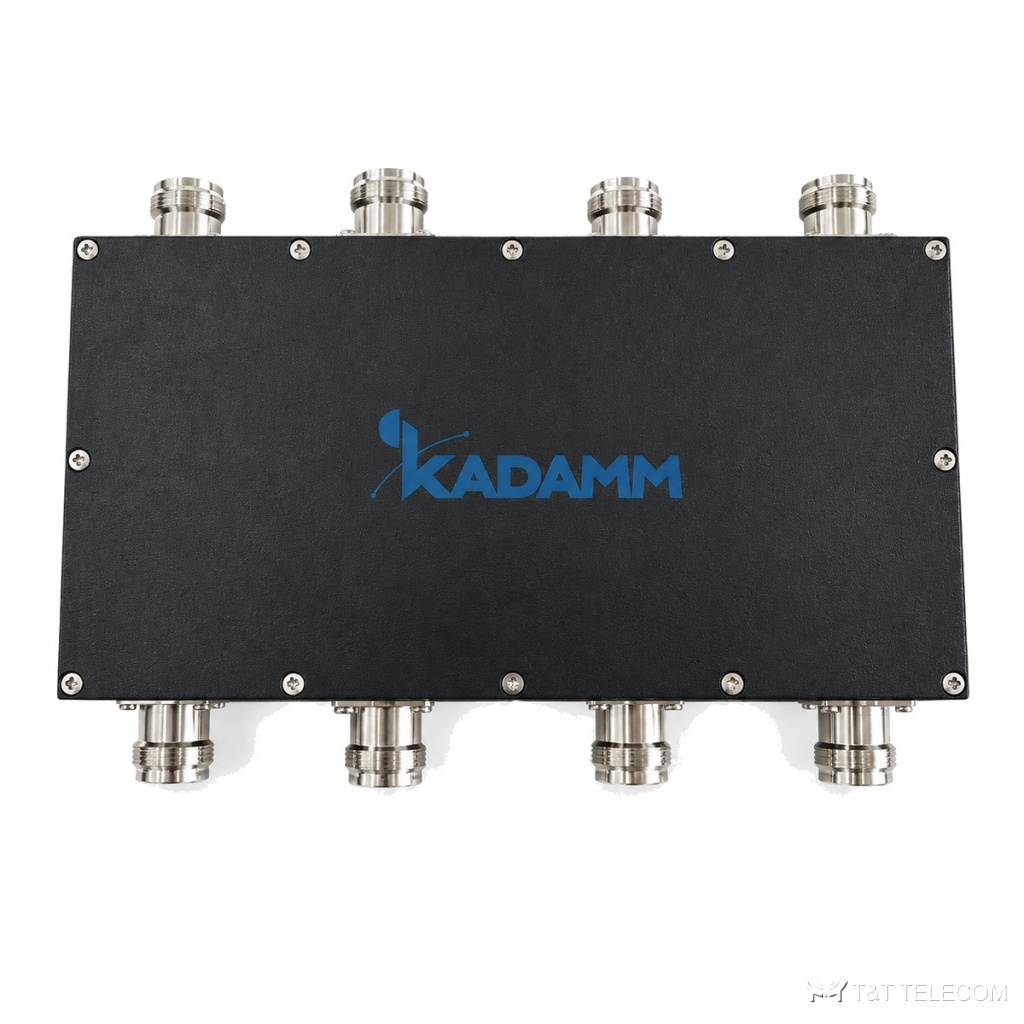

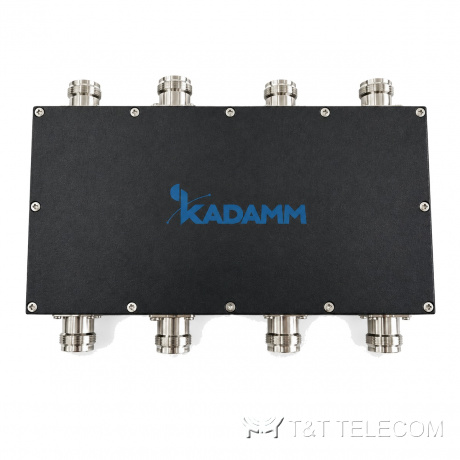

Гибридный комбайнер KADAMM ГМ-4х4-380/3800 — 4×4, 380–3800 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ГМ-4х4-380/3800: гибридный комбайнер конфигурации 4 входа / 4 выхода, рабочая полоса 380–3800 МГц. Через ГМ-4х4-380/3800 объединяют передатчики операторов или несущие одной базовой станции, когда их частоты близки или совпадают по диапазону. Ключевые данные ГМ-4х4-380/3800: развязка уточняйте у менеджера; PIM3 ≤−160 дБн при 2×43 дБм; мощность 300 Вт; разъёмы 4.3-10; IP65.
Область применения
- Через ГМ-4х4-380/3800 проходят TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Объединение несущих нескольких операторов в общий тракт DAS: ГМ-4х4-380/3800 выравнивает уровни и даёт два равноценных выхода.
- Монтаж ГМ-4х4-380/3800 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–3800 МГц |
| Конфигурация | 4 входа / 4 выхода |
| Переходное ослабление | уточняйте у менеджера |
| Развязка портов | уточняйте у менеджера |
| КСВН | уточняйте у менеджера |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 300 Вт |
| Разъёмы | 4.3-10 female |
| Исполнение | IP65 |
Как подобрать
- Закладывайте в расчёт уровня около 3 дБ потерь ГМ-4х4-380/3800 на ступень — гибридная схема делит мощность поровну.
- Развязка входов ГМ-4х4-380/3800 — уточняйте у менеджера: соседний передатчик не нагружает выход другого.
- Допустимая мощность ГМ-4х4-380/3800 — 300 Вт; для нескольких несущих считают сумму.
- Интермодуляция ГМ-4х4-380/3800: PIM3 ≤−160 дБн при 2×43 дБм.
- Под разъёмы ГМ-4х4-380/3800 (4.3-10) готовят джамперы того же типа.
Поставка и документы
KADAMM ГМ-4х4-380/3800 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что делать с неиспользуемым выходом ГМ-4х4-380/3800?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (300 Вт), с низким PIM для общих трактов.
Какие разъёмы у ГМ-4х4-380/3800?
4.3-10; другие исполнения — уточняйте при заказе.
Чем ГМ-4х4-380/3800 отличается от фильтр-комбайнера?
ГМ-4х4-380/3800 объединяет любые частоты внутри 380–3800 МГц, но с потерями около 3 дБ на ступень. Фильтр-комбайнер теряет доли децибела, зато требует, чтобы сигналы лежали в разных заранее заданных полосах.
