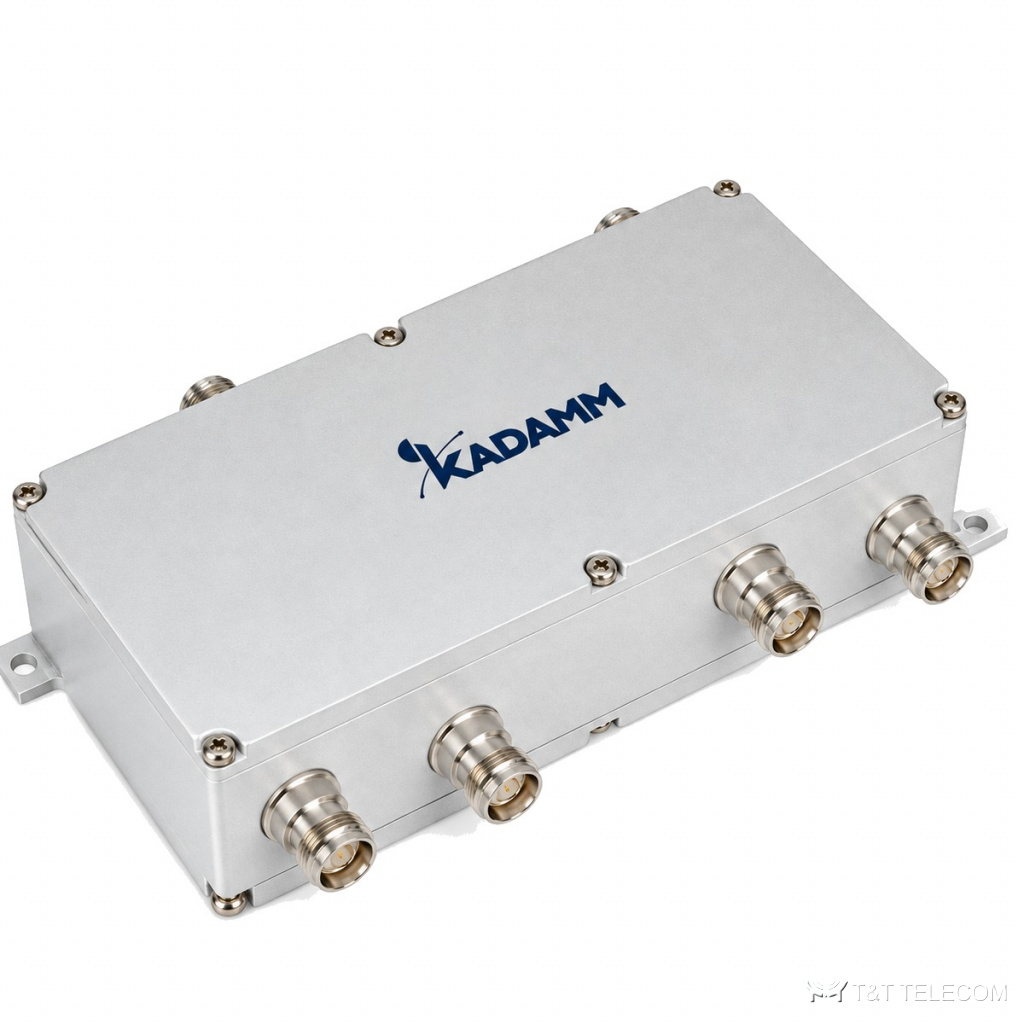

KADAMM ГМ-4х4-350/500: гибридный комбайнер конфигурации 4 входа / 4 выхода, рабочая полоса 350–500 МГц. Через ГМ-4х4-350/500 объединяют передатчики операторов или несущие одной базовой станции, когда их частоты близки или совпадают по диапазону. Параметры ГМ-4х4-350/500 коротко: потери ≤0,9 дБ (+6 дБ деление); развязка ≥20 дБ; мощность уточняйте у менеджера; разъёмы N; IP40.
Для каких систем подходит
- Через ГМ-4х4-350/500 проходят TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
- Объединение несущих нескольких операторов в общий тракт DAS: ГМ-4х4-350/500 выравнивает уровни и даёт два равноценных выхода.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 350–500 МГц |
| Конфигурация | 4 входа / 4 выхода |
| Деление мощности | 6 дБ |
| Вносимые потери | ≤0,9 дБ (+6 дБ деление) |
| Развязка входов | ≥20 дБ |
| КСВН | ≤1,25 |
| Волновое сопротивление | 50 Ом |
| Мощность | уточняйте у менеджера |
| Габариты | 332×104,4×51 мм |
| Монтаж | настенный, кронштейн |
| Температура эксплуатации | −35…+75 °C |
| Исполнение | IP40 |
Артикулы серии
| Артикул | Соединители | Мощность ср./пик | PIM3 | Вес |
|---|---|---|---|---|
| KADAMM ГМ-4х4-350/500-N | розетка N | 300 / — Вт | −160 dBc | 3,5 кг |
Как подобрать
- Закладывайте в расчёт уровня около 3 дБ потерь ГМ-4х4-350/500 на ступень — гибридная схема делит мощность поровну.
- Развязка входов ГМ-4х4-350/500 — ≥20 дБ: соседний передатчик не нагружает выход другого.
- Допустимая мощность ГМ-4х4-350/500 — уточняйте у менеджера; для нескольких несущих считают сумму.
- Разъёмы ГМ-4х4-350/500 — N; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ГМ-4х4-350/500: −35…+75 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Мост гибридный коаксиальный (сумматор) |
| Классификация | подгруппа Э, вид Э5 «Разветвители» по ГОСТ 15094-69 (мостовая схема с развязанными каналами) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Климатическое исполнение | УХЛ4 по ГОСТ 15150-69 (закрытые отапливаемые и вентилируемые помещения) |
| Степень защиты оболочки | IP40 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ГМ-4х4-350/500 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что делать с неиспользуемым выходом ГМ-4х4-350/500?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (уточняйте у менеджера), с низким PIM для общих трактов.
Какие разъёмы у ГМ-4х4-350/500?
N; другие исполнения — уточняйте при заказе.
Чем ГМ-4х4-350/500 отличается от фильтр-комбайнера?
ГМ-4х4-350/500 объединяет любые частоты внутри 350–500 МГц, но с потерями около 3 дБ на ступень. Фильтр-комбайнер теряет доли децибела, зато требует, чтобы сигналы лежали в разных заранее заданных полосах.
