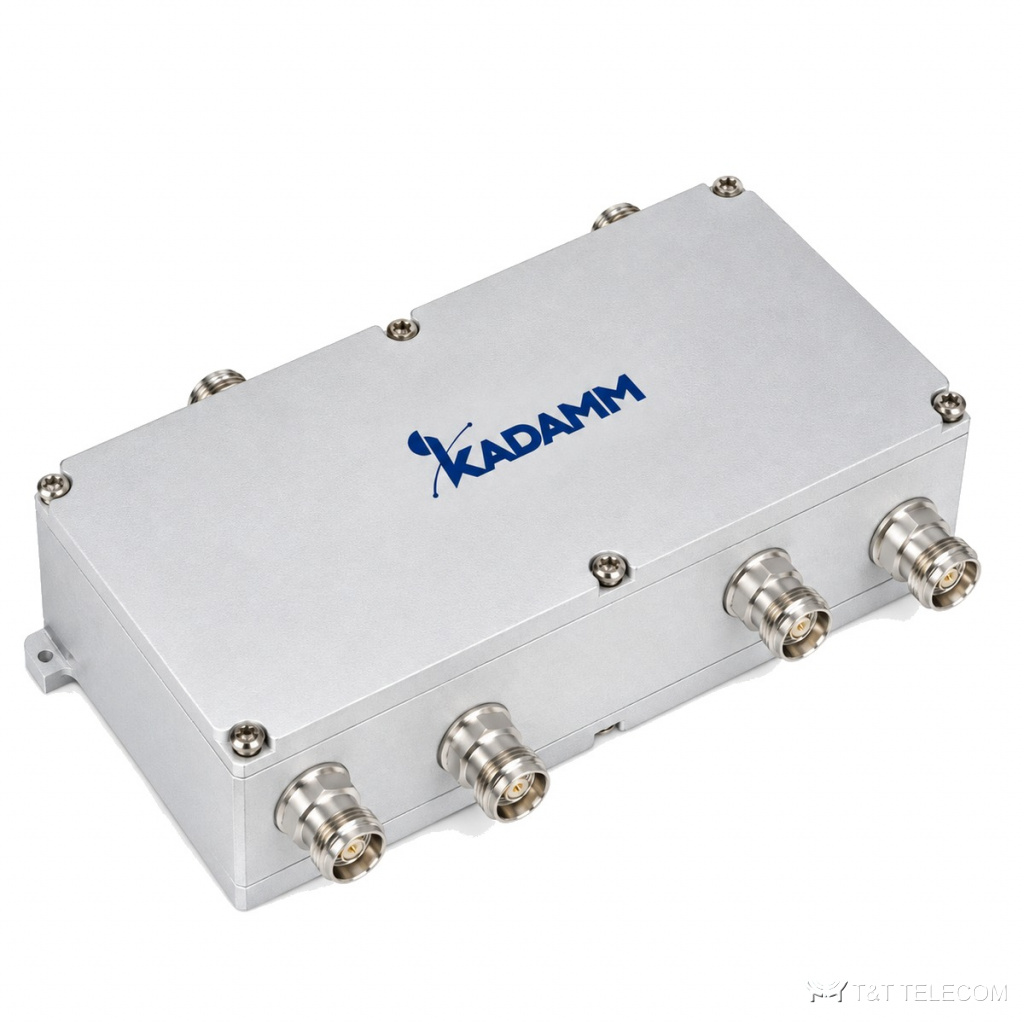

KADAMM ГМ-4х4-340/2700 — гибридный комбайнер (квадратурный мост 3 дБ) конфигурации 4 входа / 4 выхода для полосы 340–2700 МГц. Через ГМ-4х4-340/2700 объединяют передатчики операторов или несущие одной базовой станции, когда их частоты близки или совпадают по диапазону. Основное по ГМ-4х4-340/2700: развязка уточняйте у менеджера; PIM3 ≤−160 дБн при 2×43 дБм; мощность 300 Вт; разъёмы 4.3-10; IP65.
Область применения
- Полосы ГМ-4х4-340/2700 охватывают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Мультиоператорные системы в зданиях: ГМ-4х4-340/2700 сводит сигналы базовых станций перед распределительной сетью.
- Наружная установка: исполнение ГМ-4х4-340/2700 — IP65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 340–2700 МГц |
| Конфигурация | 4 входа / 4 выхода |
| Переходное ослабление | уточняйте у менеджера |
| Развязка портов | уточняйте у менеджера |
| КСВН | уточняйте у менеджера |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 300 Вт |
| Разъёмы | 4.3-10 female |
| Исполнение | IP65 |
На что смотреть при выборе
- Потери ГМ-4х4-340/2700 на каждом пути — около 3 дБ на ступень деления: это плата за объединение любых частот без фильтров.
- Развязка входов ГМ-4х4-340/2700 — уточняйте у менеджера: соседний передатчик не нагружает выход другого.
- Мощность на входах ГМ-4х4-340/2700 — не выше 300 Вт.
- В общих трактах операторов важен PIM3 — у ГМ-4х4-340/2700 он ≤−160 дБн при 2×43 дБм.
- Разъёмы ГМ-4х4-340/2700 — 4.3-10; кабельные сборки подбирают под них заранее.
Поставка и документы
Подберём KADAMM ГМ-4х4-340/2700 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Чем ГМ-4х4-340/2700 отличается от фильтр-комбайнера?
ГМ-4х4-340/2700 объединяет любые частоты внутри 340–2700 МГц, но с потерями около 3 дБ на ступень. Фильтр-комбайнер теряет доли децибела, зато требует, чтобы сигналы лежали в разных заранее заданных полосах.
Что делать с неиспользуемым выходом ГМ-4х4-340/2700?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (300 Вт), с низким PIM для общих трактов.
Какие разъёмы у ГМ-4х4-340/2700?
4.3-10; другие исполнения — уточняйте при заказе.
