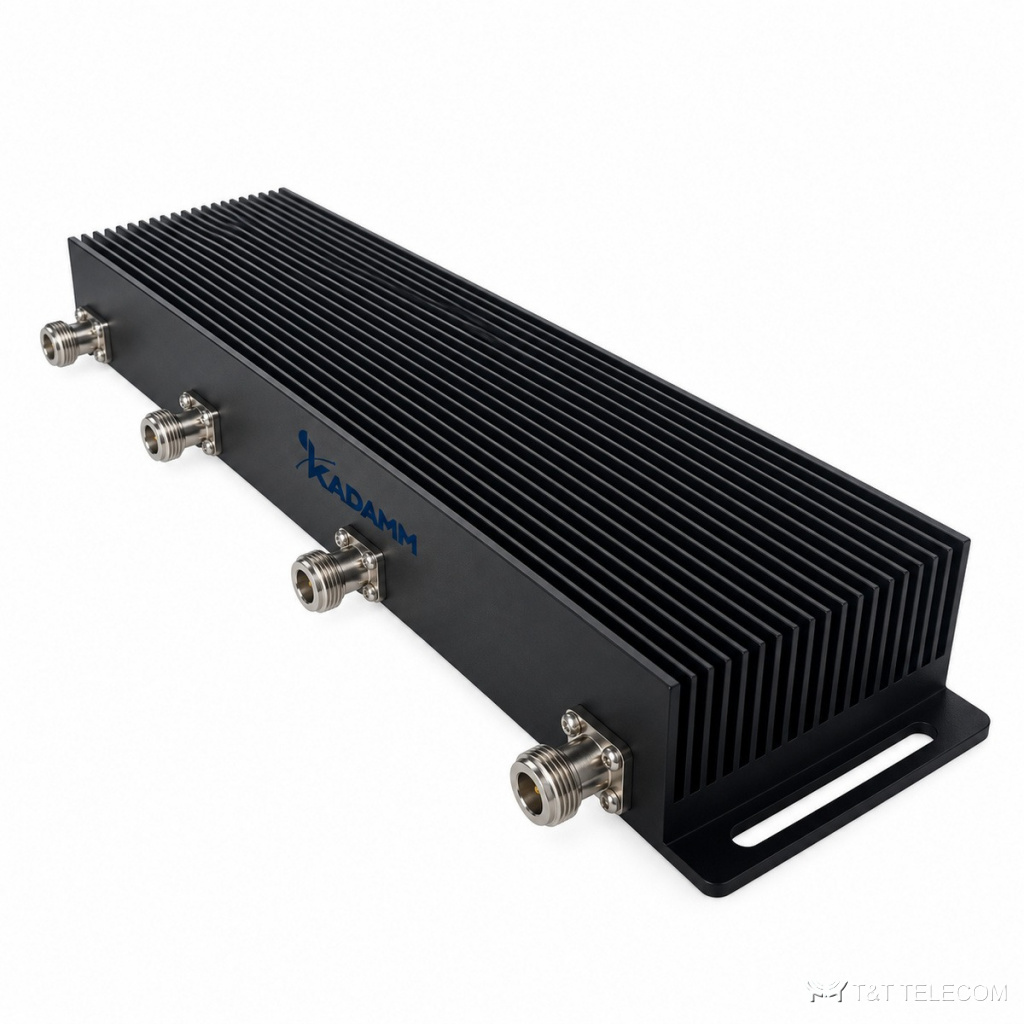

Гибридный комбайнер KADAMM ГМ-4х4-150/400-N — 4×4, 150–400 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ГМ-4х4-150/400-N: гибридный комбайнер конфигурации 4 входа × 4 выхода, рабочая полоса 150–400 МГц. ГМ-4х4-150/400-N сводит несущие одного или разных диапазонов в общий фидер без частотной настройки: любые сигналы внутри полосы проходят с потерями около 3 дБ. Ключевые данные ГМ-4х4-150/400-N: развязка ≥18 дБ; мощность 100 Вт средняя на вход; разъёмы N; IP65, помещение и улица.
Где применяют
- Объединение несущих нескольких операторов в общий тракт DAS: ГМ-4х4-150/400-N выравнивает уровни и даёт два равноценных выхода.
- Наружная установка: исполнение ГМ-4х4-150/400-N — IP65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 150–400 МГц |
| Конфигурация | 4 входа × 4 выхода |
| Деление мощности | 6,0 ± 2,5 дБ |
| Развязка портов | ≥18 дБ |
| КСВН | ≤1,30 |
| Мощность | 100 Вт средняя на вход |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −25 … +75 °C |
| Исполнение | IP65, помещение и улица |
| Масса | 1,1 кг |
Исполнения и артикулы для заказа
| Артикул | Конфигурация | Деление | Развязка | КСВН | Мощность | Масса |
|---|---|---|---|---|---|---|
| KADAMM ГМ-4х4-150/400-N | 4х4 | 6,0 ± 2,5 дБ | ≥18 дБ | ≤1,30 | 100 Вт | 1,1 кг |
На что смотреть при выборе
- Потери ГМ-4х4-150/400-N на каждом пути — около 3 дБ на ступень деления: это плата за объединение любых частот без фильтров.
- Развязка входов ГМ-4х4-150/400-N — ≥18 дБ: соседний передатчик не нагружает выход другого.
- Мощность на входах ГМ-4х4-150/400-N — не выше 100 Вт средняя на вход.
- Под разъёмы ГМ-4х4-150/400-N (N) готовят джамперы того же типа.
- Температура эксплуатации ГМ-4х4-150/400-N: −25 … +75 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Мост гибридный коаксиальный (сумматор) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ГМ-4х4-150/400-N поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что делать с неиспользуемым выходом ГМ-4х4-150/400-N?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (100 Вт средняя на вход), с низким PIM для общих трактов.
Какие разъёмы у ГМ-4х4-150/400-N?
N; другие исполнения — уточняйте при заказе.
Чем ГМ-4х4-150/400-N отличается от фильтр-комбайнера?
ГМ-4х4-150/400-N объединяет любые частоты внутри 150–400 МГц, но с потерями около 3 дБ на ступень. Фильтр-комбайнер теряет доли децибела, зато требует, чтобы сигналы лежали в разных заранее заданных полосах.
