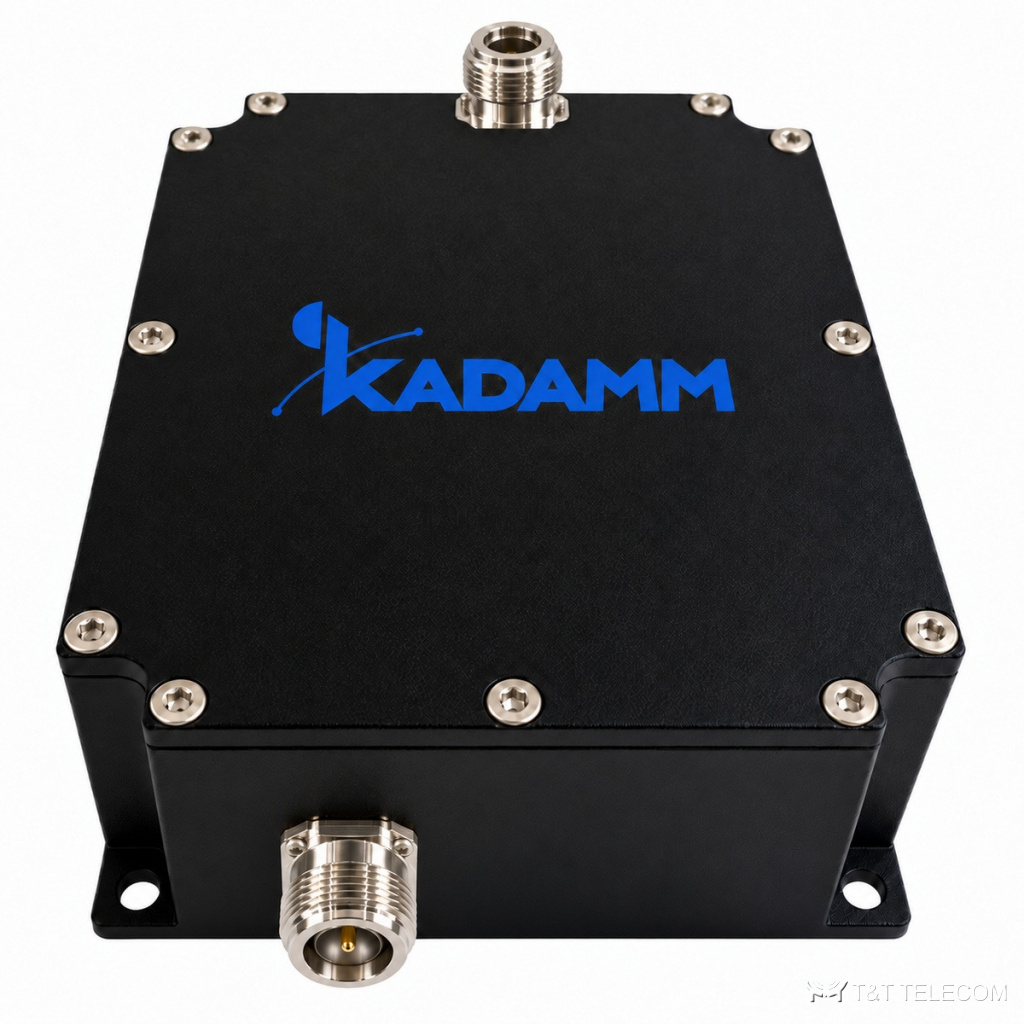

Фильтр верхних частот KADAMM ФВЧ-118-N — 118–136 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ФВЧ-118-N — фильтр верхних частот на 118–136 МГц. Через ФВЧ-118-N проходит рабочий диапазон, а мощные сигналы ниже него не попадают на вход приёмника. Ключевые данные ФВЧ-118-N: потери ≤2,0 дБ; разъёмы N.
Для каких систем подходит
- Защита приёмного тракта от мощной внеполосной помехи: ФВЧ-118-N включают перед приёмником.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | 118–136 МГц |
| Вносимые потери | ≤2,0 дБ |
| КСВН | ≤1,30 |
| Заграждение | ≥50 дБ на 88–108 МГц |
| Мощность | по запросу, уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| Разъёмы | N вилка – N розетка |
Исполнения и артикулы для заказа
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФВЧ-118-N | 118–136 МГц | ≤2,0 дБ | КСВН ≤1,30 | уточняйте |
Как подобрать
- Сверьте частоты вашей сети с полосами ФВЧ-118-N: 118–136 МГц.
- Избирательность ФВЧ-118-N: ≥50 дБ на 88–108 МГц.
- Вносимые потери ФВЧ-118-N в полосе — ≤2,0 дБ; их учитывают в расчёте уровня.
- Разъёмы ФВЧ-118-N — N; кабельные сборки подбирают под них заранее.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр верхних частот коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ФВЧ-118-N поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие разъёмы у ФВЧ-118-N?
N; другие исполнения — уточняйте при заказе.
Куда ставить ФВЧ-118-N — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФВЧ-118-N: 118–136 МГц.
Сколько теряет сигнал в ФВЧ-118-N?
Вносимые потери ФВЧ-118-N в полосе пропускания — ≤2,0 дБ.
