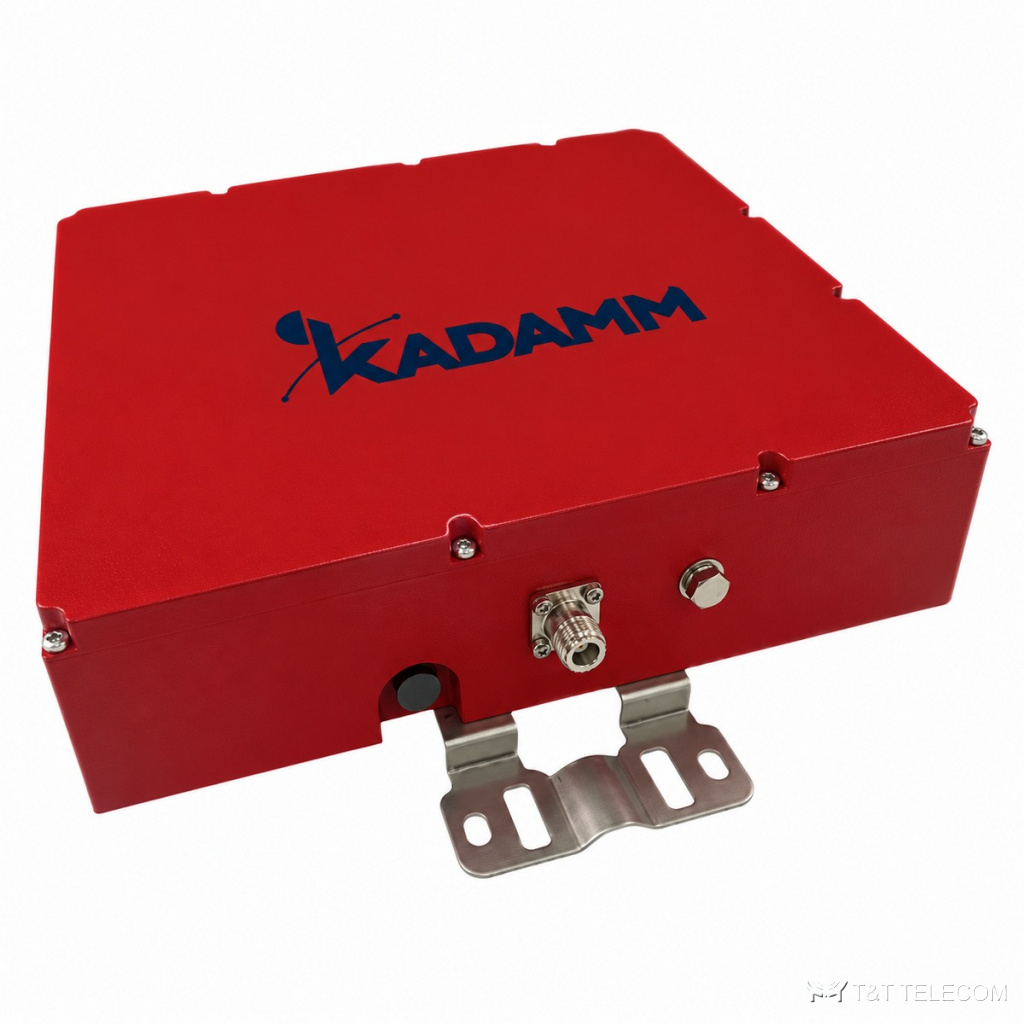

Фильтр нижних частот KADAMM ФНЧ-500-N — DC–500 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ФНЧ-500-N — фильтр нижних частот на DC–500 МГц. Через ФНЧ-500-N проходит рабочий диапазон, а побочные излучения на кратных частотах ослабляются. Ключевые данные ФНЧ-500-N: потери ≤0,5 дБ; разъёмы N.
Область применения
- Полосы ФНЧ-500-N охватывают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, УКВ ЧМ-вещание 88–108 МГц.
- Подавление гармоник и побочных излучений: ФНЧ-500-N ставят на выход передатчика.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | DC–500 МГц |
| Вносимые потери | ≤0,5 дБ |
| КСВН | ≤1,20 |
| Заграждение | ≥55 дБ |
| Мощность | по запросу, уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
Состав серии
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФНЧ-500-N | DC–500 МГц | ≤0,5 дБ | КСВН ≤1,20 | уточняйте |
На что смотреть при выборе
- Полосы ФНЧ-500-N (DC–500 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Избирательность ФНЧ-500-N: ≥55 дБ.
- Вносимые потери ФНЧ-500-N в полосе — ≤0,5 дБ; их учитывают в расчёте уровня.
- Разъёмы ФНЧ-500-N — N; кабельные сборки подбирают под них заранее.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр нижних частот коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ФНЧ-500-N под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у ФНЧ-500-N?
N; другие исполнения — уточняйте при заказе.
Куда ставить ФНЧ-500-N — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФНЧ-500-N: DC–500 МГц.
Сколько теряет сигнал в ФНЧ-500-N?
Вносимые потери ФНЧ-500-N в полосе пропускания — ≤0,5 дБ.
