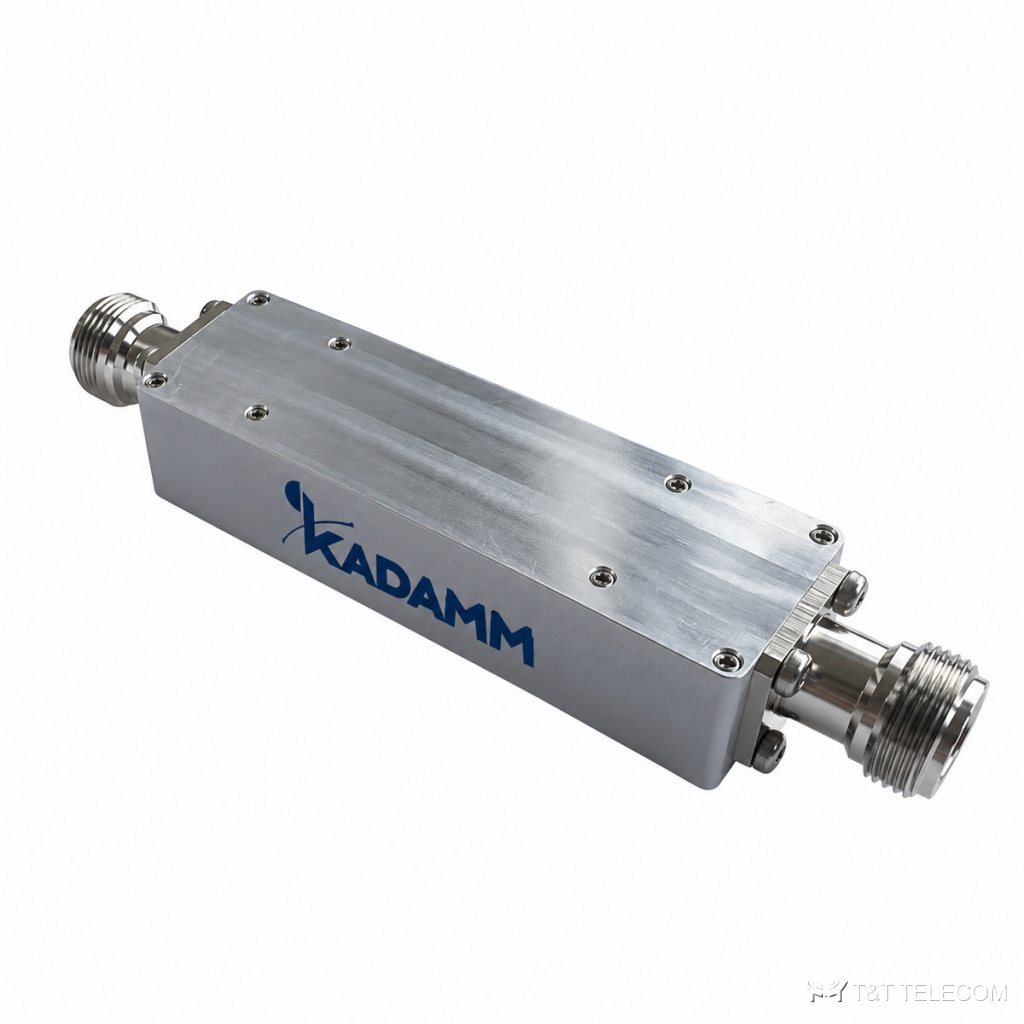

KADAMM ФНЧ-410-N — фильтр нижних частот на DC–410 МГц. ФНЧ-410-N пропускает частоты ниже среза и подавляет гармоники передатчика выше него. Ключевые данные ФНЧ-410-N: потери ≤0,41 дБ; мощность 300 Вт средняя; разъёмы N.
Область применения
- Полосы ФНЧ-410-N охватывают УКВ-радиосвязь 136–174 МГц, УКВ ЧМ-вещание 88–108 МГц.
- Подавление гармоник и побочных излучений: ФНЧ-410-N ставят на выход передатчика.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | DC–410 МГц |
| Вносимые потери | ≤0,41 дБ |
| Возвратные потери | ≥14 дБ |
| Заграждение | ≥40 дБ на 519 МГц, ≥60 дБ на 570–2500 МГц |
| Мощность | 300 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −20 … +50 °C |
| Габариты | 200×50×24 мм |
| Масса | 0,6 кг |
Состав серии
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФНЧ-410-N | DC–410 МГц | ≤0,41 дБ | возвратные потери ≥14 дБ | 300 Вт |
Как подобрать
- Полосы ФНЧ-410-N (DC–410 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Избирательность ФНЧ-410-N: ≥40 дБ на 519 МГц, ≥60 дБ на 570–2500 МГц.
- Вносимые потери ФНЧ-410-N в полосе — ≤0,41 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ФНЧ-410-N — 300 Вт средняя; для нескольких несущих считают сумму.
- Под разъёмы ФНЧ-410-N (N) готовят джамперы того же типа.
- Температура эксплуатации ФНЧ-410-N: −20 … +50 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр нижних частот коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ФНЧ-410-N по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у ФНЧ-410-N?
N; другие исполнения — уточняйте при заказе.
Куда ставить ФНЧ-410-N — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФНЧ-410-N: DC–410 МГц.
Сколько теряет сигнал в ФНЧ-410-N?
Вносимые потери ФНЧ-410-N в полосе пропускания — ≤0,41 дБ.
