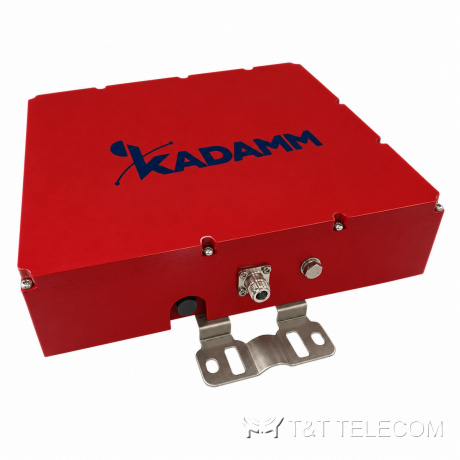

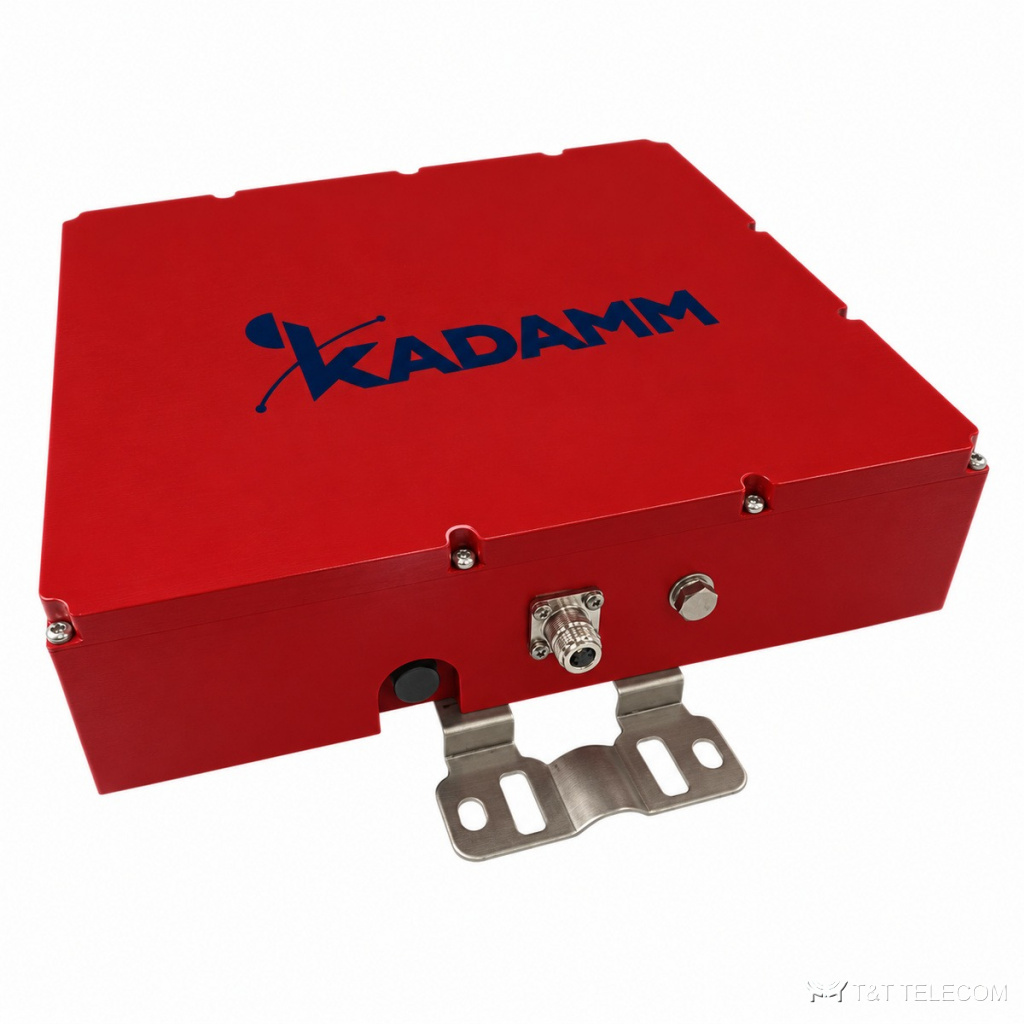

Фильтр нижних частот KADAMM ФНЧ-160-N — DC–160 МГц
ФНЧ, ФВЧ и режекторные фильтры
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ФНЧ-160-N: фильтр нижних частот для полос DC–160 МГц. ФНЧ-160-N пропускает частоты ниже среза и подавляет гармоники передатчика выше него. Ключевые данные ФНЧ-160-N: потери ≤0,3 дБ; разъёмы N.
Где применяют
- Полосы ФНЧ-160-N охватывают УКВ ЧМ-вещание 88–108 МГц.
- Подавление гармоник и побочных излучений: ФНЧ-160-N ставят на выход передатчика.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | DC–160 МГц |
| Вносимые потери | ≤0,3 дБ |
| КСВН | ≤1,30 |
| Заграждение | ≥55 дБ |
| Мощность | по запросу, уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
Артикулы серии
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФНЧ-160-N | DC–160 МГц | ≤0,3 дБ | КСВН ≤1,30 | уточняйте |
Подбор под проект
- Полосы ФНЧ-160-N (DC–160 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Подавление или развязка ФНЧ-160-N — ≥55 дБ: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ФНЧ-160-N в полосе — ≤0,3 дБ; их учитывают в расчёте уровня.
- Разъёмы ФНЧ-160-N — N; кабельные сборки подбирают под них заранее.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр нижних частот коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ФНЧ-160-N поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Сколько теряет сигнал в ФНЧ-160-N?
Вносимые потери ФНЧ-160-N в полосе пропускания — ≤0,3 дБ.
Какие разъёмы у ФНЧ-160-N?
N; другие исполнения — уточняйте при заказе.
Куда ставить ФНЧ-160-N — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФНЧ-160-N: DC–160 МГц.
