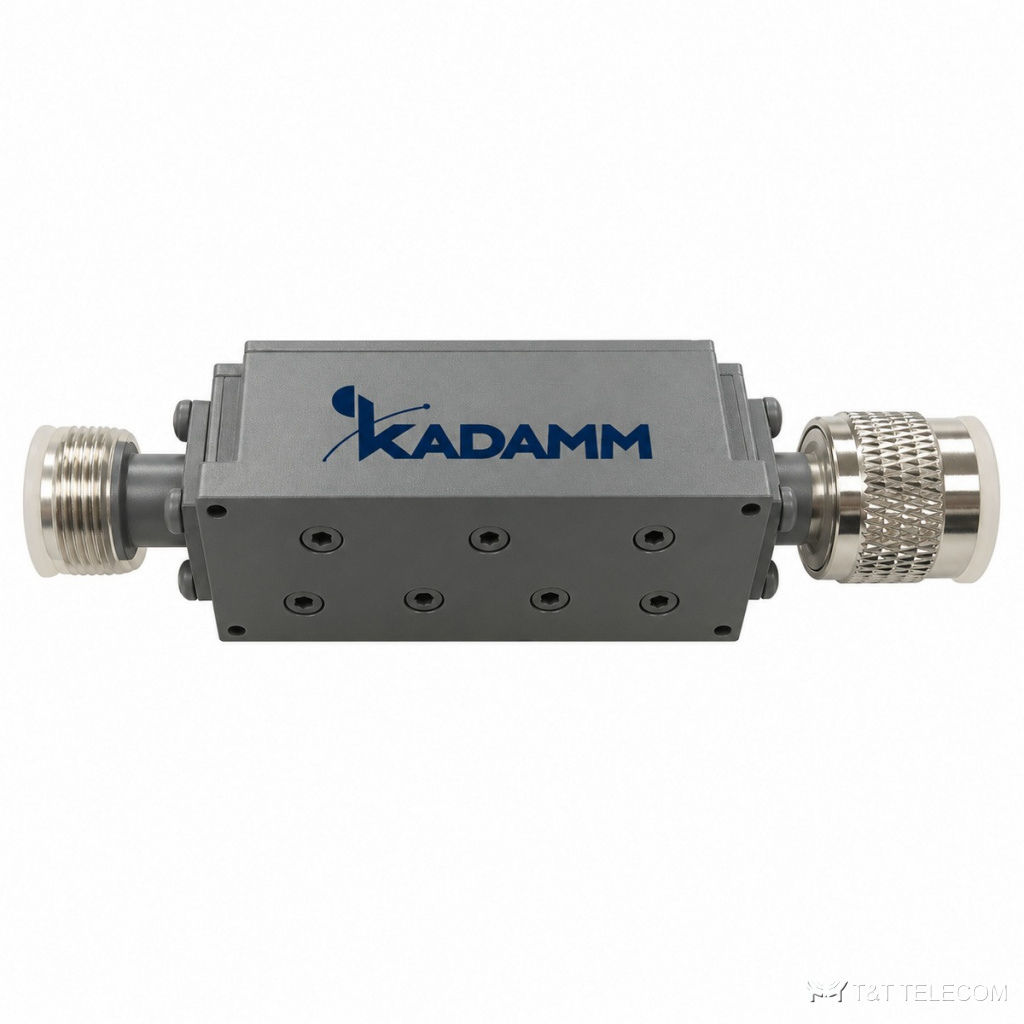

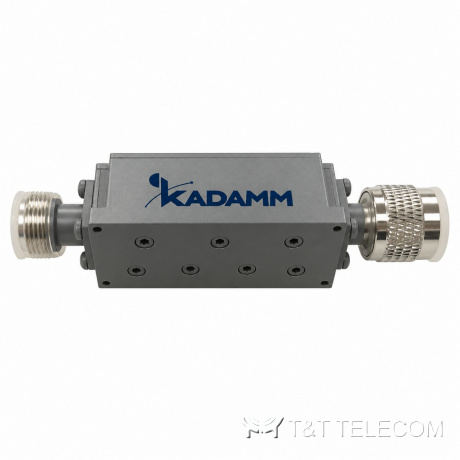

Фильтр нижних частот KADAMM ФНЧ-110-N — DC–110 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ФНЧ-110-N — фильтр нижних частот на DC–110 МГц. ФНЧ-110-N пропускает частоты ниже среза и подавляет гармоники передатчика выше него. Основное по ФНЧ-110-N: потери ≤1,5 дБ; мощность 50 Вт (непрерывная); разъёмы N.
Где применяют
- Полосы ФНЧ-110-N охватывают УКВ ЧМ-вещание 88–108 МГц.
- Защита приёмного тракта от мощной внеполосной помехи: ФНЧ-110-N включают перед приёмником.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | DC–110 МГц |
| Вносимые потери | ≤1,5 дБ |
| Возвратные потери | ≥16 дБ |
| Заграждение | ≥50 дБ на 150–2000 МГц |
| Мощность | 50 Вт (непрерывная) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −20 … +70 °C |
| Масса | 0,4 кг |
Состав серии
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФНЧ-110-N | DC–110 МГц | ≤1,5 дБ | возвратные потери ≥16 дБ | 50 Вт |
Подбор под проект
- Сверьте частоты вашей сети с полосами ФНЧ-110-N: DC–110 МГц.
- Подавление или развязка ФНЧ-110-N — ≥50 дБ на 150–2000 МГц: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ФНЧ-110-N в полосе — ≤1,5 дБ; их учитывают в расчёте уровня.
- Мощность на входах ФНЧ-110-N — не выше 50 Вт (непрерывная).
- Разъёмы ФНЧ-110-N — N; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ФНЧ-110-N: −20 … +70 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр нижних частот коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ФНЧ-110-N по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у ФНЧ-110-N?
N; другие исполнения — уточняйте при заказе.
Куда ставить ФНЧ-110-N — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФНЧ-110-N: DC–110 МГц.
Сколько теряет сигнал в ФНЧ-110-N?
Вносимые потери ФНЧ-110-N в полосе пропускания — ≤1,5 дБ.
