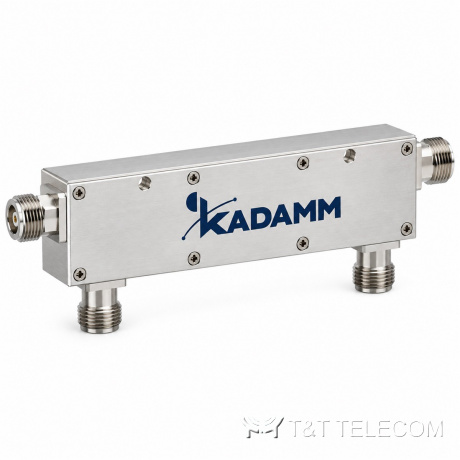

Двунаправленный ответвитель KADAMM ОНД-470/860-N — 6–30 дБ, 470–860 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

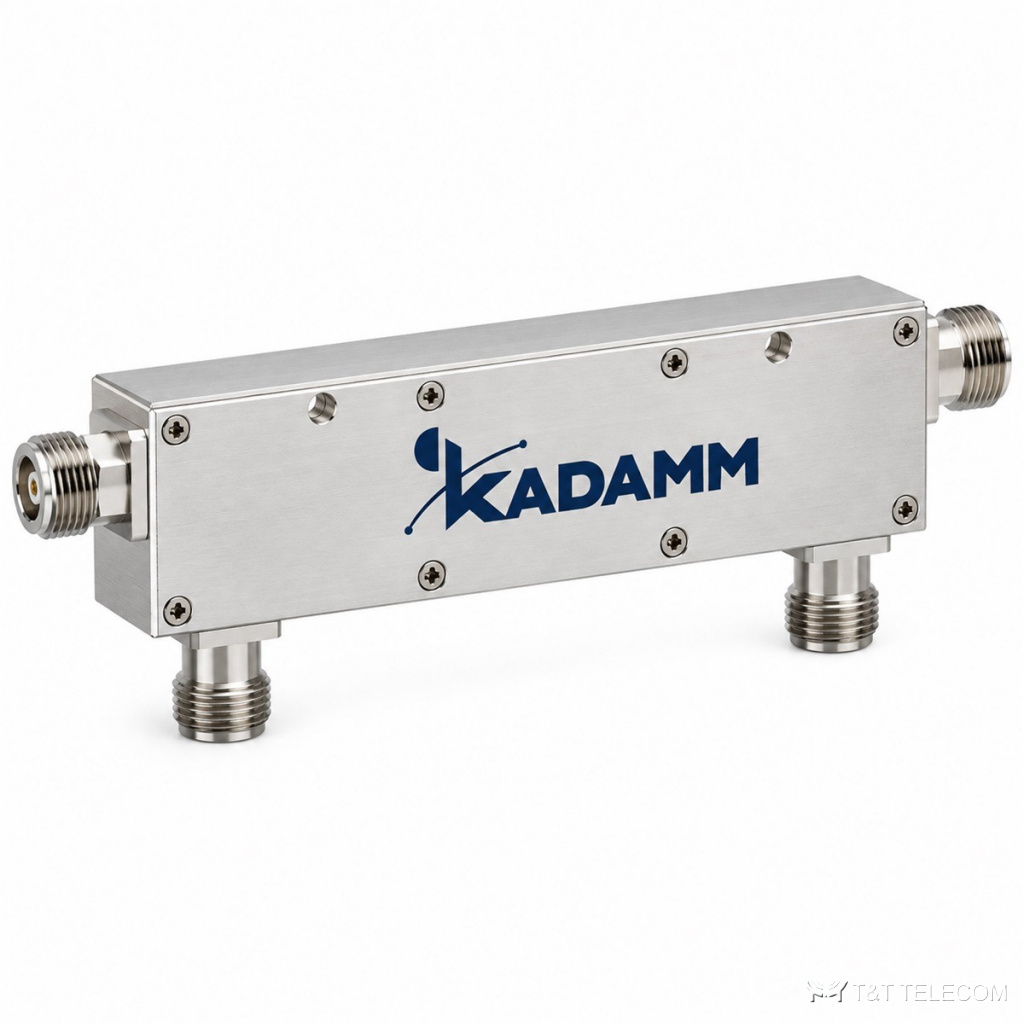

KADAMM ОНД-470/860-N — двунаправленный ответвитель для частот 470–860 МГц, ответвление 6–30 дБ (по исполнению). ОНД-470/860-N имеет два отвода — для падающей и отражённой волны, поэтому через него контролируют мощность передатчика и согласование антенны. Ключевые данные ОНД-470/860-N: потери не более 0,3–1,75 дБ (по исполнению); развязка не менее 21–43 дБ (по исполнению); мощность 200 Вт средняя; разъёмы N.
Область применения
- Через ОНД-470/860-N проходят LTE 700 / 800.
- DAS в зданиях и тоннелях: цепочка ответвителей ОНД-470/860-N и соседних номиналов выравнивает уровни на антеннах.
- Мониторинг и измерения: отвод ОНД-470/860-N подключают к анализатору или датчику мощности.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 470–860 МГц |
| Отводы | два: падающая и отражённая волна |
| Переходное ослабление | 6–30 дБ (по исполнению) |
| Допуск ответвления | ±1,5–2,5 дБ (по исполнению) |
| Вносимые потери | не более 0,3–1,75 дБ (по исполнению) |
| Развязка | не менее 21–43 дБ (по исполнению) |
| КСВН | ≤1,30 |
| Мощность | 200 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −25 … +75 °C |
Артикулы серии
| Артикул | Ослабление | Допуск | Потери | Развязка | КСВН | Мощность |
|---|---|---|---|---|---|---|
| KADAMM ОНД-6-470/860-N | 6 дБ | ±1,5 дБ | ≤1,75 дБ | ≥21 дБ | ≤1,30 | 200 Вт |
| KADAMM ОНД-8-470/860-N | 8 дБ | ±1,8 дБ | ≤1,35 дБ | ≥23 дБ | ≤1,30 | 200 Вт |
| KADAMM ОНД-10-470/860-N | 10 дБ | ±2,0 дБ | ≤0,9 дБ | ≥25 дБ | ≤1,30 | 200 Вт |
| KADAMM ОНД-15-470/860-N | 15 дБ | ±2,0 дБ | ≤0,7 дБ | ≥28 дБ | ≤1,30 | 200 Вт |
| KADAMM ОНД-20-470/860-N | 20 дБ | ±2,0 дБ | ≤0,5 дБ | ≥30 дБ | ≤1,30 | 200 Вт |
| KADAMM ОНД-30-470/860-N | 30 дБ | ±2,5 дБ | ≤0,3 дБ | ≥43 дБ | ≤1,30 | 200 Вт |
Как подобрать
- Номинал ответвления ОНД-470/860-N (6–30 дБ (по исполнению)) выбирают по расчёту уровней: чем ближе антенна к источнику, тем больше переходное ослабление.
- В магистраль ОНД-470/860-N вносит не более 0,3–1,75 дБ (по исполнению) — это закладывают в расчёт для дальних антенн.
- Мощность на входах ОНД-470/860-N — не выше 200 Вт средняя.
- Разъёмы ОНД-470/860-N — N; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ОНД-470/860-N: −25 … +75 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Ответвитель направленный коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ОНД-470/860-N под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Чем ОНД-470/860-N отличается от делителя мощности?
Делитель делит мощность поровну, а ОНД-470/860-N отдаёт в отвод заданную меньшую часть и пропускает основную мощность дальше по магистрали.
Как выбрать номинал ОНД-470/860-N?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
Можно ли включить ОНД-470/860-N в обратную сторону?
Порты ОНД-470/860-N не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
