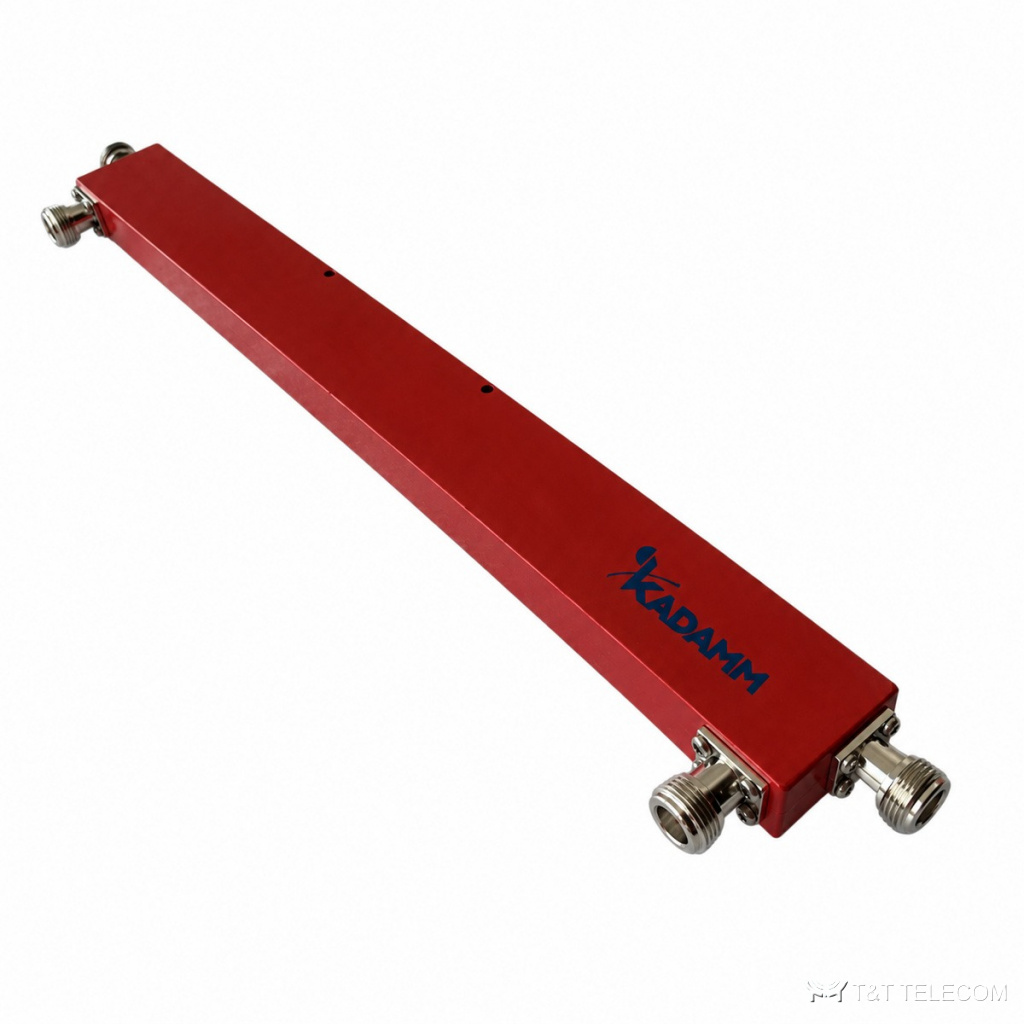

KADAMM ОНД-138/960-N — двунаправленный ответвитель на 138–960 МГц, ответвление 3–40 дБ (по исполнению). Двунаправленная схема ОНД-138/960-N позволяет одновременно измерять прямую и отражённую мощность в тракте. Параметры ОНД-138/960-N коротко: потери не более 0,3–3,65 дБ (по исполнению); развязка не менее 18–50 дБ (по исполнению); мощность 200 Вт средняя; разъёмы N.
Где применяют
- Диапазоны ОНД-138/960-N подходят для: УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900.
- Распределённые антенные системы: ОНД-138/960-N ставят на магистрали, чтобы подать на антенну нужную долю мощности.
- Контроль работы передатчика через отвод ОНД-138/960-N без разрыва тракта.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 138–960 МГц |
| Отводы | два: падающая и отражённая волна |
| Переходное ослабление | 3–40 дБ (по исполнению) |
| Допуск ответвления | ±1,3–3,0 дБ (по исполнению) |
| Вносимые потери | не более 0,3–3,65 дБ (по исполнению) |
| Развязка | не менее 18–50 дБ (по исполнению) |
| КСВН | ≤1,30 |
| Мощность | 200 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −25 … +75 °C |
Состав серии
| Артикул | Ослабление | Допуск | Потери | Развязка | КСВН | Мощность |
|---|---|---|---|---|---|---|
| KADAMM ОНД-3-138/960-N | 3 дБ | ±1,3 дБ | ≤3,65 дБ | ≥18 дБ | ≤1,30 | 200 Вт |
| KADAMM ОНД-4,8-138/960-N | 4,8 дБ | ±1,4 дБ | ≤2,2 дБ | ≥19 дБ | ≤1,30 | 200 Вт |
| KADAMM ОНД-6-138/960-N | 6 дБ | ±1,5 дБ | ≤1,75 дБ | ≥21 дБ | ≤1,30 | 200 Вт |
| KADAMM ОНД-7-138/960-N | 7 дБ | ±1,7 дБ | ≤1,45 дБ | ≥22 дБ | ≤1,30 | 200 Вт |
| KADAMM ОНД-8-138/960-N | 8 дБ | ±1,8 дБ | ≤1,35 дБ | ≥23 дБ | ≤1,30 | 200 Вт |
| KADAMM ОНД-10-138/960-N | 10 дБ | ±2,0 дБ | ≤0,9 дБ | ≥25 дБ | ≤1,30 | 200 Вт |
| KADAMM ОНД-15-138/960-N | 15 дБ | ±2,0 дБ | ≤0,7 дБ | ≥28 дБ | ≤1,30 | 200 Вт |
| KADAMM ОНД-20-138/960-N | 20 дБ | ±2,0 дБ | ≤0,5 дБ | ≥30 дБ | ≤1,30 | 200 Вт |
| KADAMM ОНД-30-138/960-N | 30 дБ | ±2,5 дБ | ≤0,3 дБ | ≥43 дБ | ≤1,30 | 200 Вт |
| KADAMM ОНД-40-138/960-N | 40 дБ | ±3,0 дБ | ≤0,3 дБ | ≥50 дБ | ≤1,30 | 200 Вт |
Как подобрать
- Номинал ответвления ОНД-138/960-N (3–40 дБ (по исполнению)) выбирают по расчёту уровней: чем ближе антенна к источнику, тем больше переходное ослабление.
- Потери в магистрали ОНД-138/960-N — не более 0,3–3,65 дБ (по исполнению); их учитывают для следующих антенн цепочки.
- Допустимая мощность ОНД-138/960-N — 200 Вт средняя; для нескольких несущих считают сумму.
- Под разъёмы ОНД-138/960-N (N) готовят джамперы того же типа.
- Температура эксплуатации ОНД-138/960-N: −25 … +75 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Ответвитель направленный коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ОНД-138/960-N под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать номинал ОНД-138/960-N?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
Можно ли включить ОНД-138/960-N в обратную сторону?
Порты ОНД-138/960-N не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
Какие разъёмы у ОНД-138/960-N?
N; другие исполнения — уточняйте при заказе.
