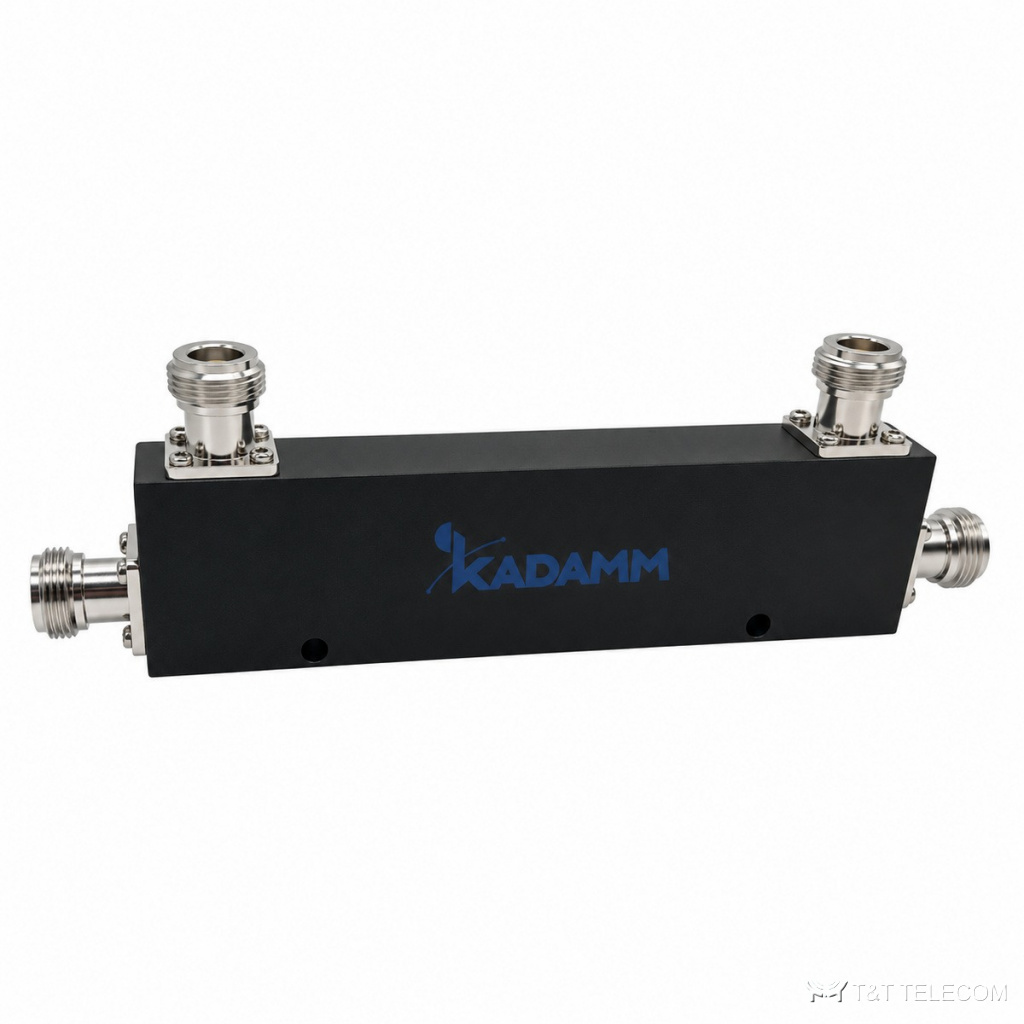

KADAMM ОНД-136/174-N — двунаправленный ответвитель на 136–174 МГц, ответвление 6–30 дБ (по исполнению). Двунаправленная схема ОНД-136/174-N позволяет одновременно измерять прямую и отражённую мощность в тракте. Параметры ОНД-136/174-N коротко: потери не более 0,4–1,75 дБ (по исполнению); развязка не менее 26–45 дБ (по исполнению); мощность 50 Вт средняя; разъёмы N.
Где применяют
- Полосы ОНД-136/174-N охватывают УКВ-радиосвязь 136–174 МГц.
- DAS в зданиях и тоннелях: цепочка ответвителей ОНД-136/174-N и соседних номиналов выравнивает уровни на антеннах.
- Контроль работы передатчика через отвод ОНД-136/174-N без разрыва тракта.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 136–174 МГц |
| Отводы | два: падающая и отражённая волна |
| Переходное ослабление | 6–30 дБ (по исполнению) |
| Допуск ответвления | ±1,0–1,7 дБ (по исполнению) |
| Вносимые потери | не более 0,4–1,75 дБ (по исполнению) |
| Развязка | не менее 26–45 дБ (по исполнению) |
| КСВН | ≤1,25 |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −25 … +75 °C |
Артикулы серии
| Артикул | Ослабление | Допуск | Потери | Развязка | КСВН | Мощность |
|---|---|---|---|---|---|---|
| KADAMM ОНД-6-136/174-N | 6 дБ | ±1,0 дБ | ≤1,75 дБ | ≥26 дБ | ≤1,25 | 50 Вт |
| KADAMM ОНД-8-136/174-N | 8 дБ | ±1,0 дБ | ≤1,3 дБ | ≥28 дБ | ≤1,25 | 50 Вт |
| KADAMM ОНД-10-136/174-N | 10 дБ | ±1,2 дБ | ≤0,8 дБ | ≥28 дБ | ≤1,25 | 50 Вт |
| KADAMM ОНД-15-136/174-N | 15 дБ | ±1,4 дБ | ≤0,5 дБ | ≥32 дБ | ≤1,25 | 50 Вт |
| KADAMM ОНД-20-136/174-N | 20 дБ | ±1,4 дБ | ≤0,4 дБ | ≥35 дБ | ≤1,25 | 50 Вт |
| KADAMM ОНД-30-136/174-N | 30 дБ | ±1,7 дБ | ≤0,4 дБ | ≥45 дБ | ≤1,25 | 50 Вт |
На что смотреть при выборе
- Номинал ответвления ОНД-136/174-N (6–30 дБ (по исполнению)) выбирают по расчёту уровней: чем ближе антенна к источнику, тем больше переходное ослабление.
- В магистраль ОНД-136/174-N вносит не более 0,4–1,75 дБ (по исполнению) — это закладывают в расчёт для дальних антенн.
- Допустимая мощность ОНД-136/174-N — 50 Вт средняя; для нескольких несущих считают сумму.
- Разъёмы ОНД-136/174-N — N; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ОНД-136/174-N: −25 … +75 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Ответвитель направленный коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ОНД-136/174-N поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие разъёмы у ОНД-136/174-N?
N; другие исполнения — уточняйте при заказе.
Чем ОНД-136/174-N отличается от делителя мощности?
Делитель делит мощность поровну, а ОНД-136/174-N отдаёт в отвод заданную меньшую часть и пропускает основную мощность дальше по магистрали.
Как выбрать номинал ОНД-136/174-N?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
